ELEKTRÁRNA STALOWA WOLA NOVÝ ZDROJ 450 MW / POLSKO: INSTALACE KONDENZÁTORU POD TURBO STOLICI / INSTALACE GENERÁTORU NA TURBO STOLICI / INSTALACE 4 KS OHŘÍVÁKŮ POD TURBO STOLICI

Elektrárna Stalowa Wola - nový zdroj 450 MW

Elektrárna Stalowa Wola - nový zdroj 450 MW

Elektrárna Stalowa Wola - nový zdroj 450 MW

Projekt

INSTALACE KONDENZÁTORU POD TURBO STOLICI

INSTALACE GENERÁTORU NA TURBO STOLICI

INSTALACE 4 KS OHŘÍVÁKŮ POD TURBO STOLICI

Místo realizace

ELEKTRÁRNA STALOWA WOLA NOVÝ ZDROJ 450 MW / POLSKO

Datum realizace

DRUHÝ KVARTÁL ROKU 2014

Objednavatel

ABENER

Investor projektu

TAURON

Vykonavatel projektu

KNAP INDUSTRIETECHNIK

Generátor

délka 9,6m šířka 4,3m výška 3,8m hmotnost 220t

Kondenzátor

délka 16,5m šířka 10,5m výška 9,5m hmotnost 280t

Ohříváky 4 ks

délka 15m průměr 1,7m hmotnost 39t

délka 14m průměr 2m hmotnost 37t

délka 13m průměr 1,7m hmotnost 25t

délka 13m průměr 1,7m hmotnost 24t

1

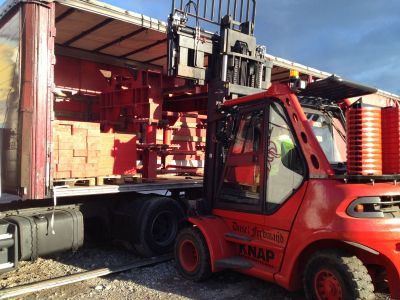

Fáze 1

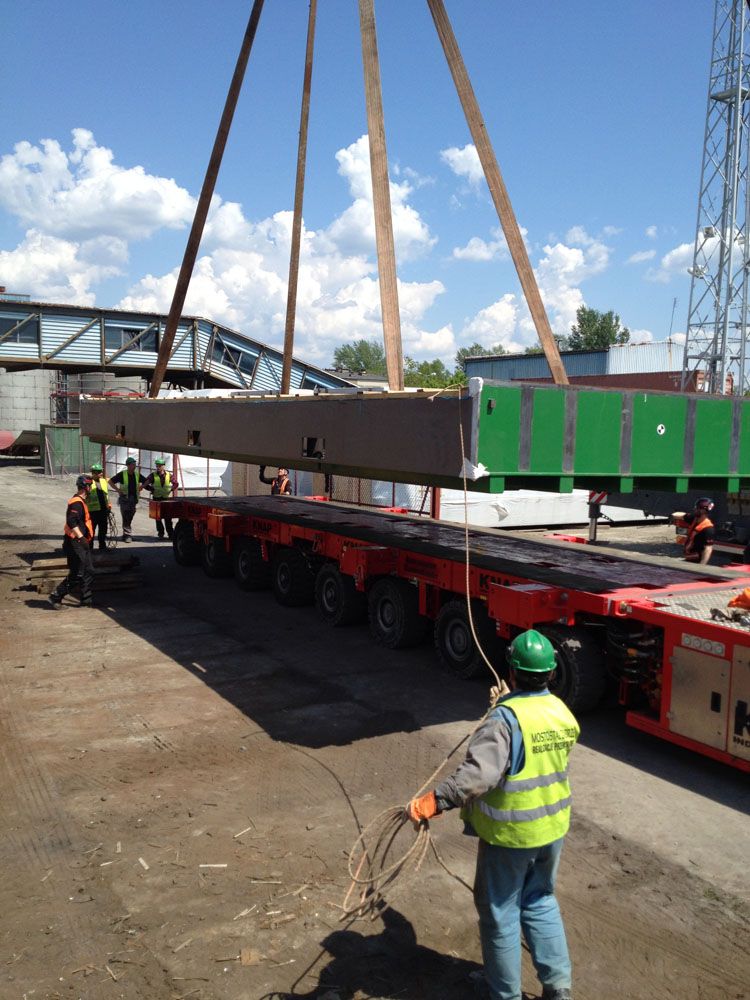

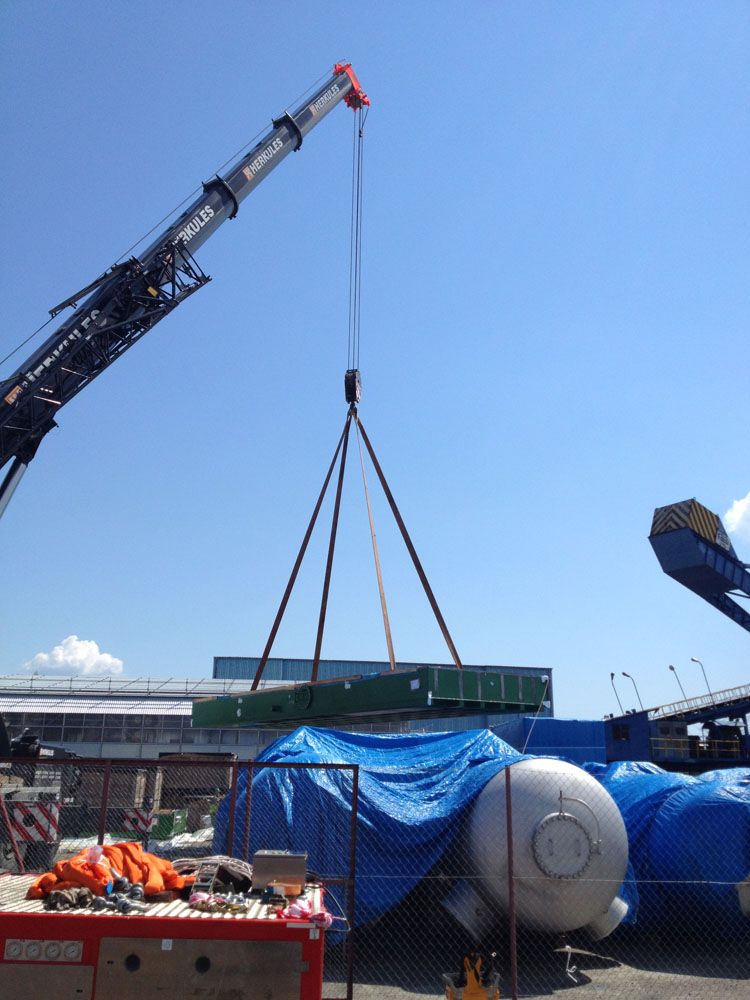

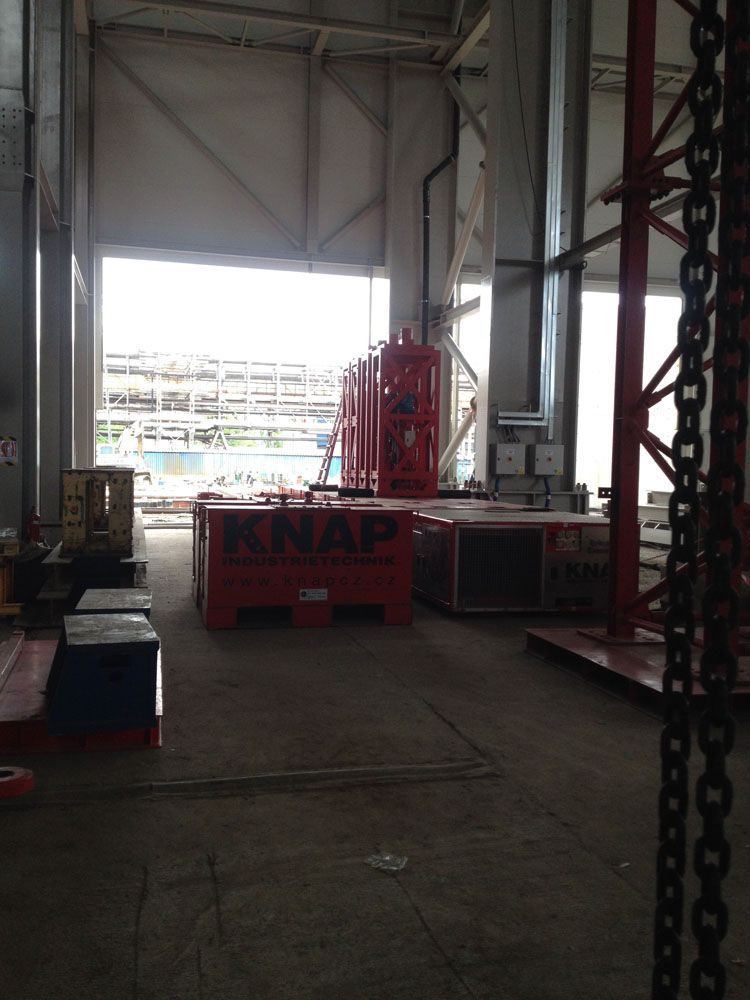

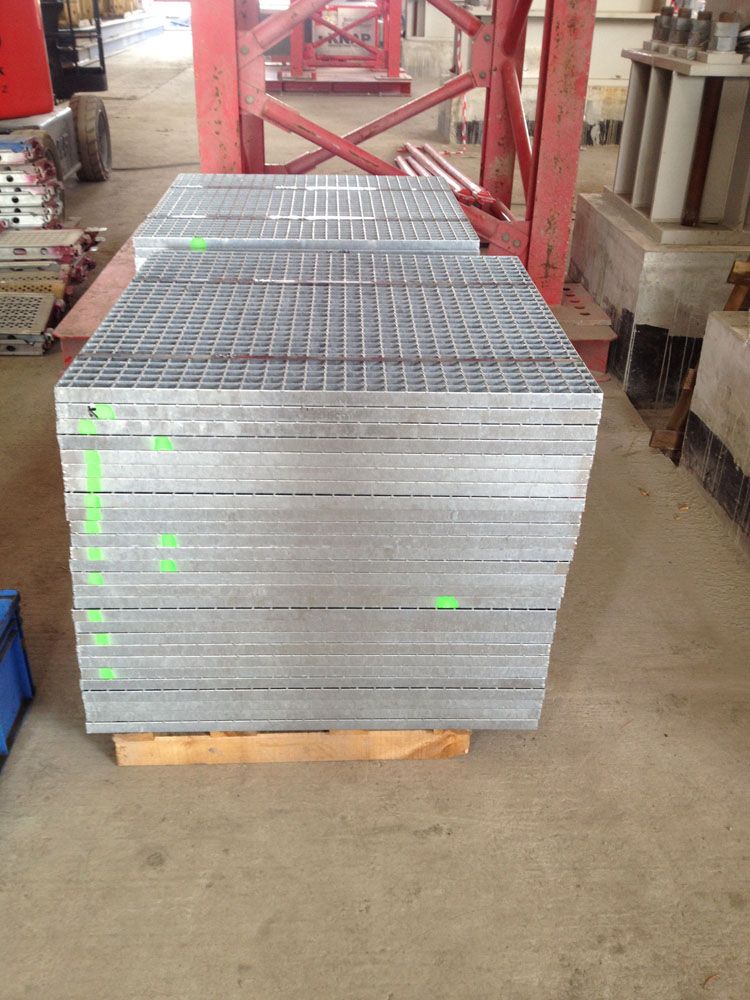

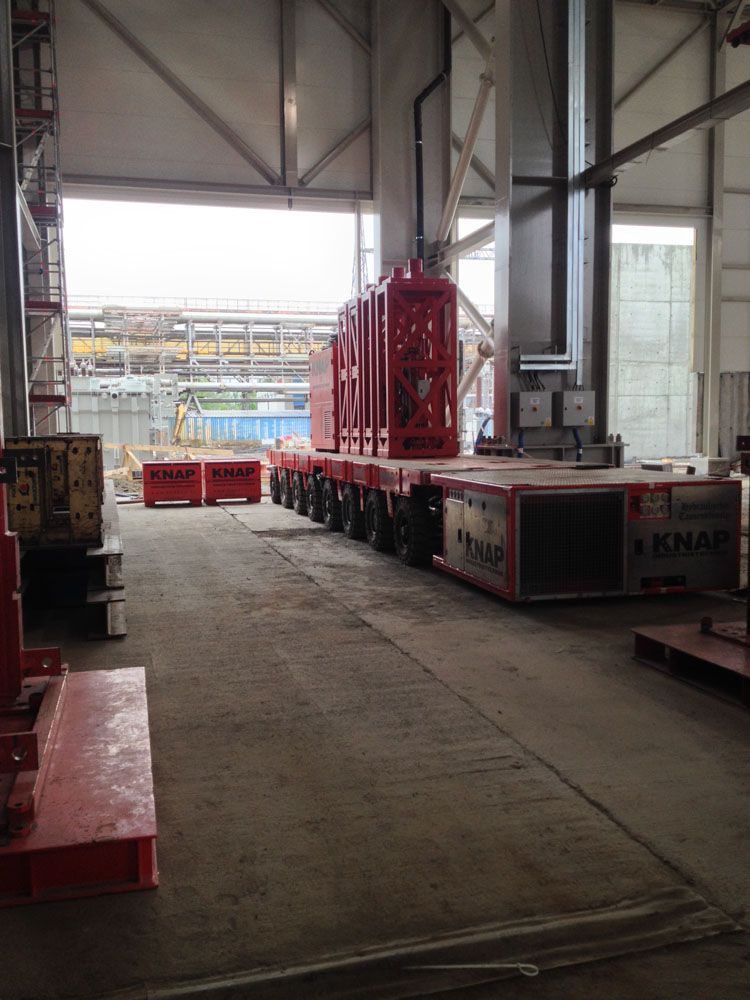

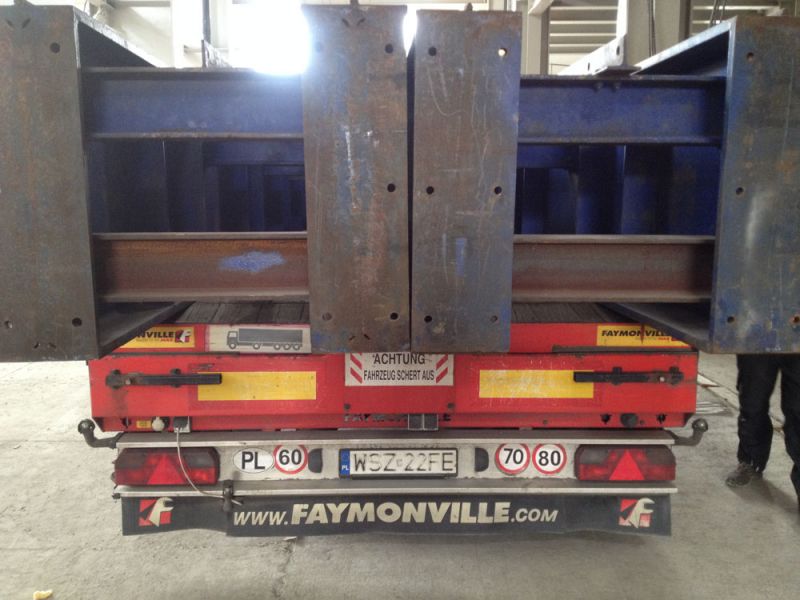

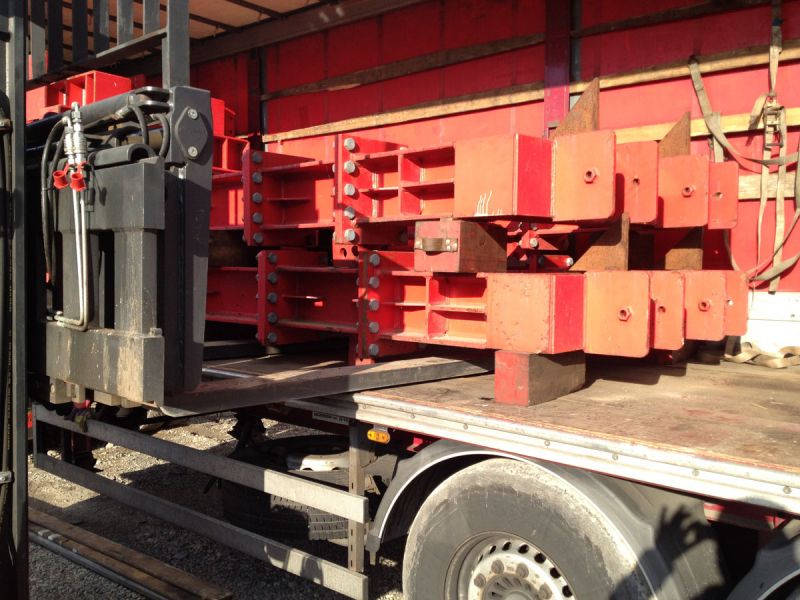

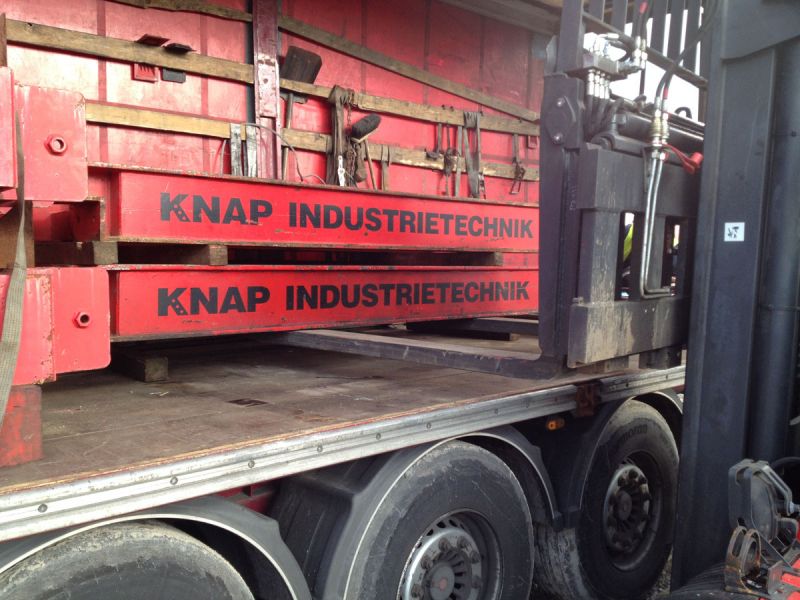

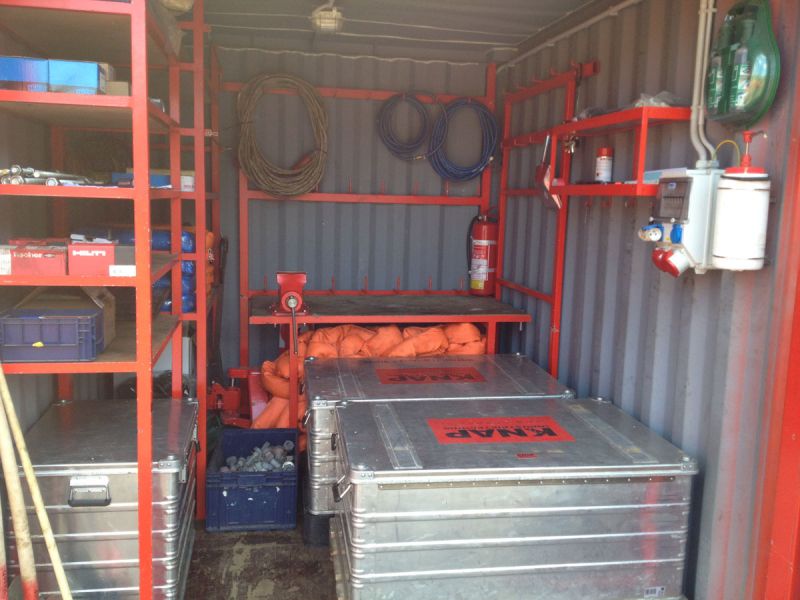

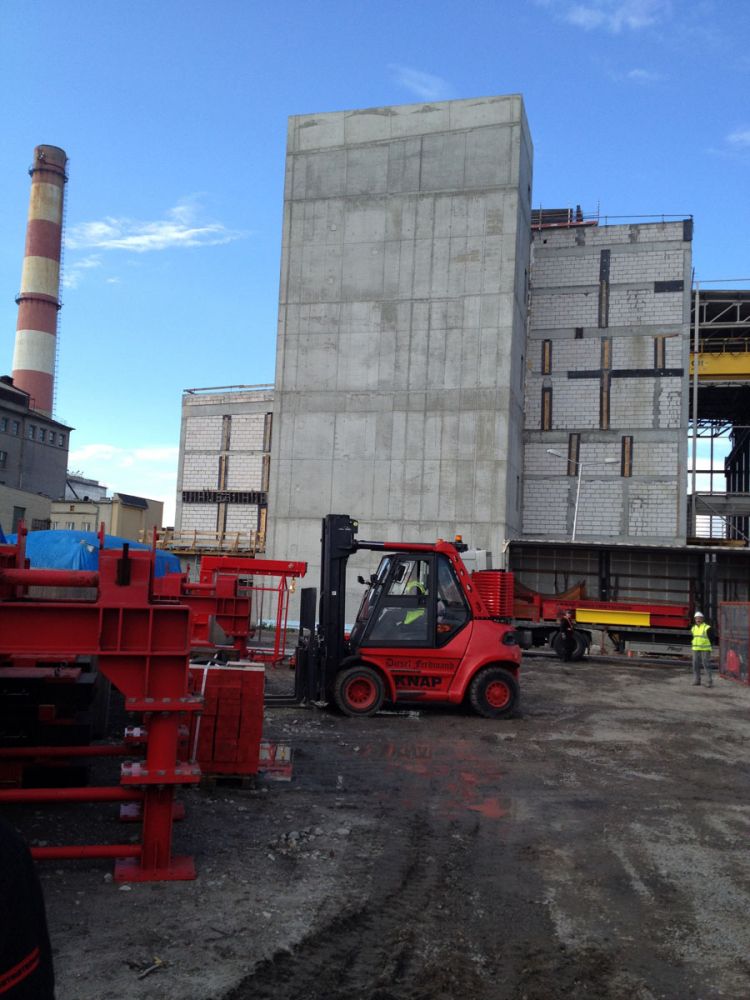

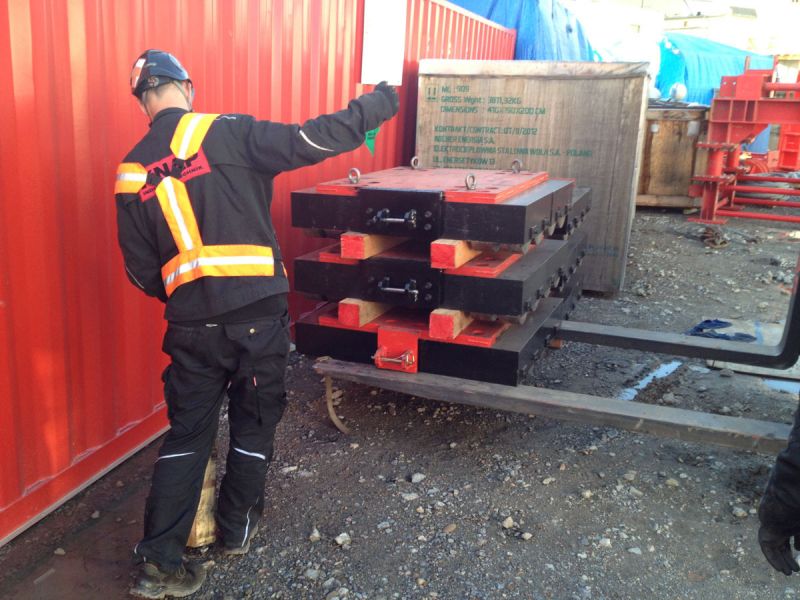

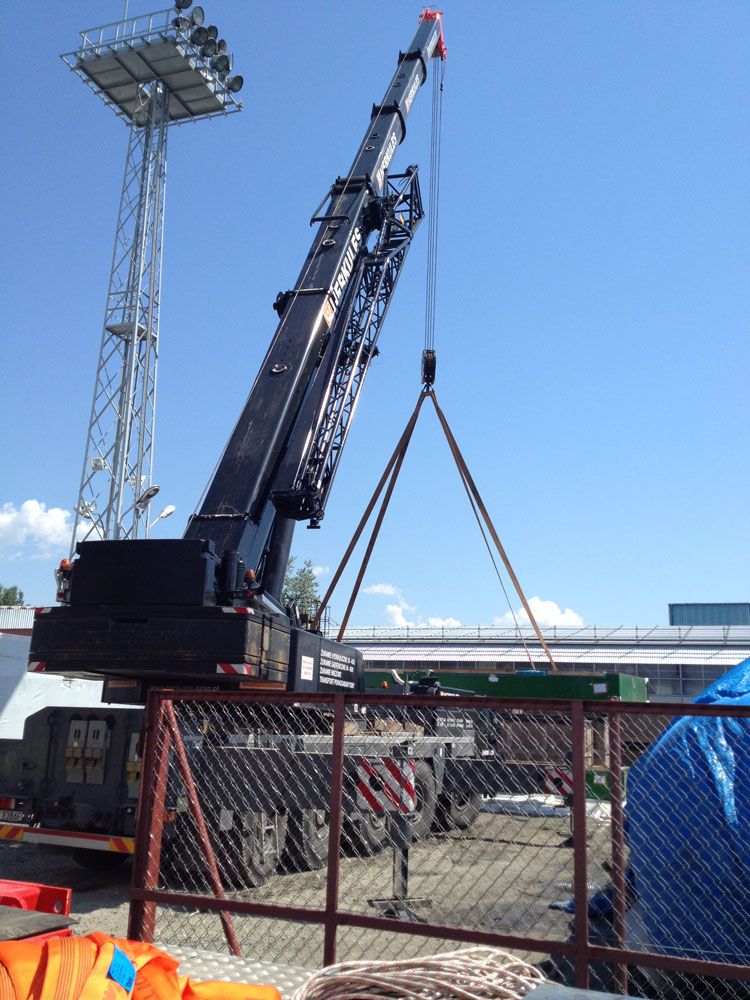

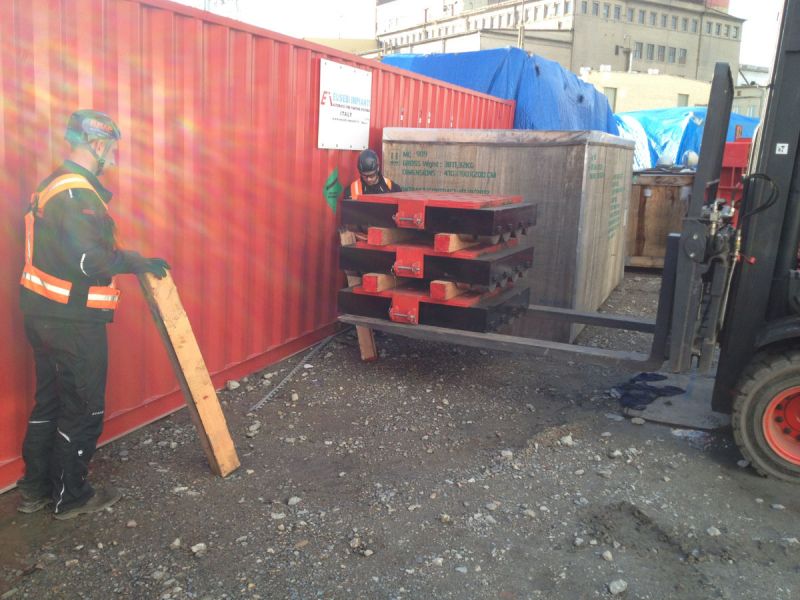

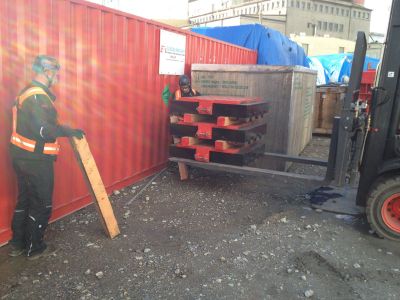

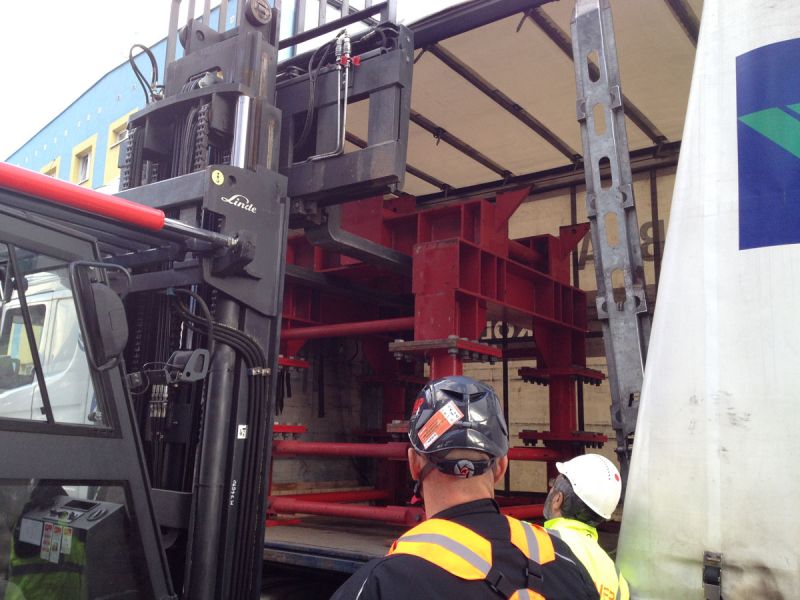

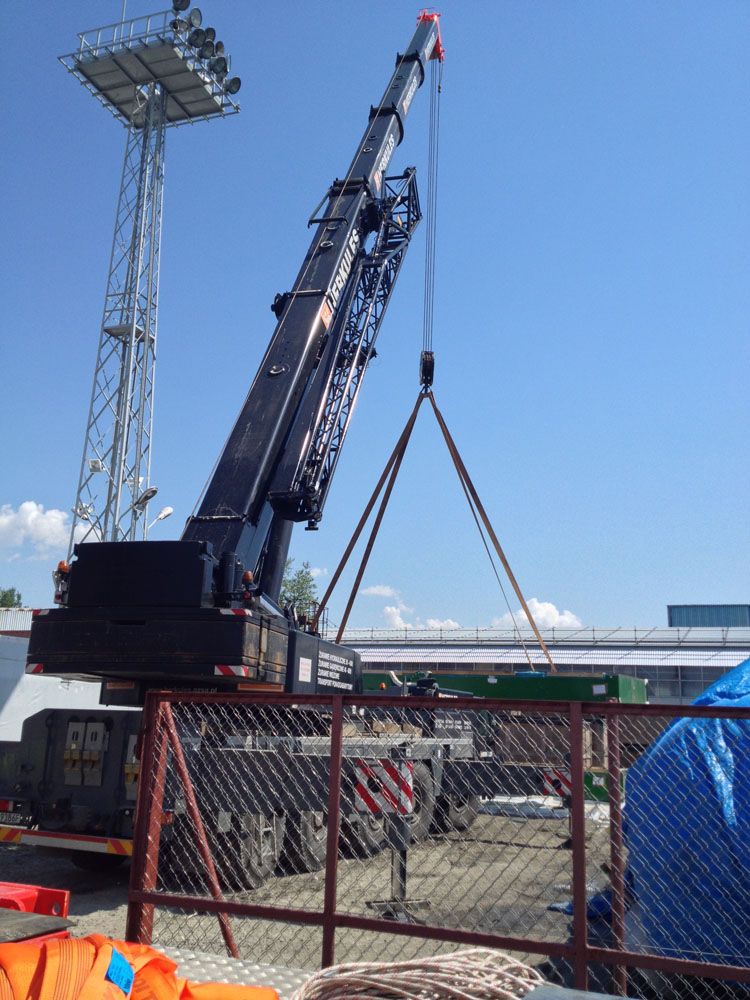

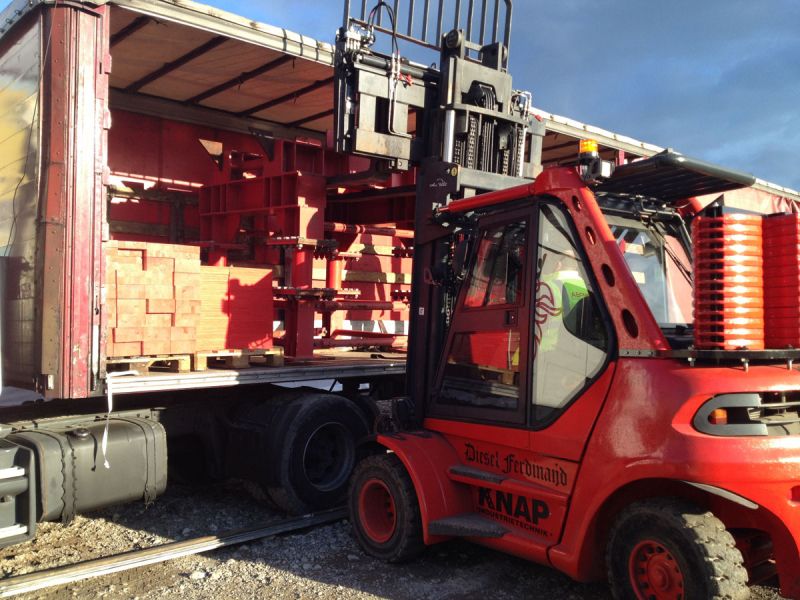

  • Návoz technického vybavení na realizační místo projektu


2

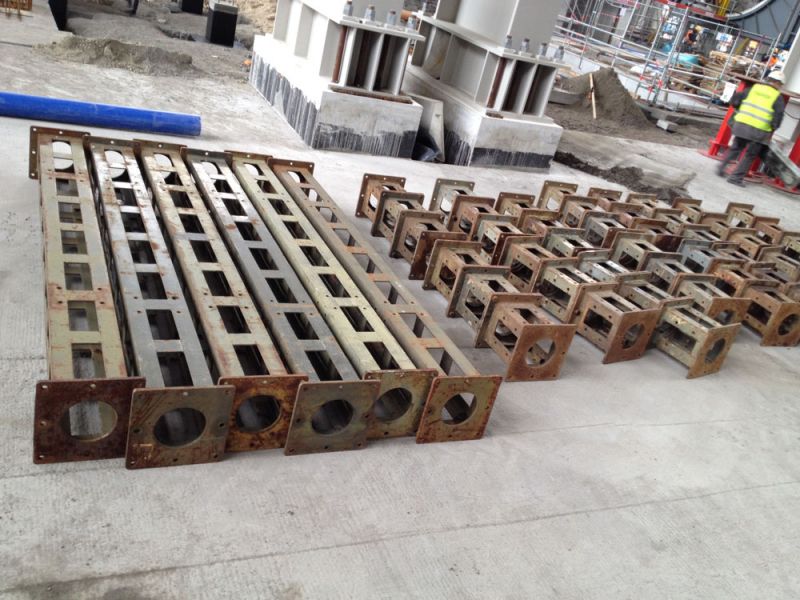

Fáze 2

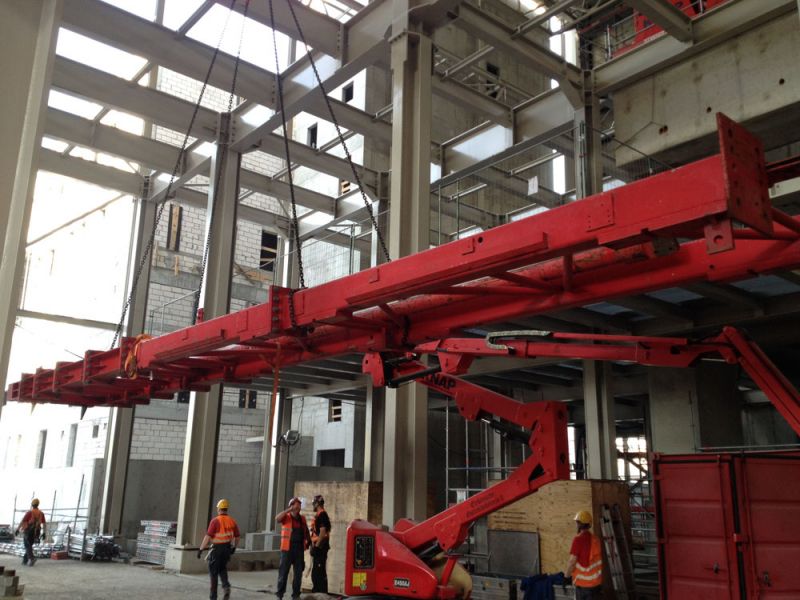

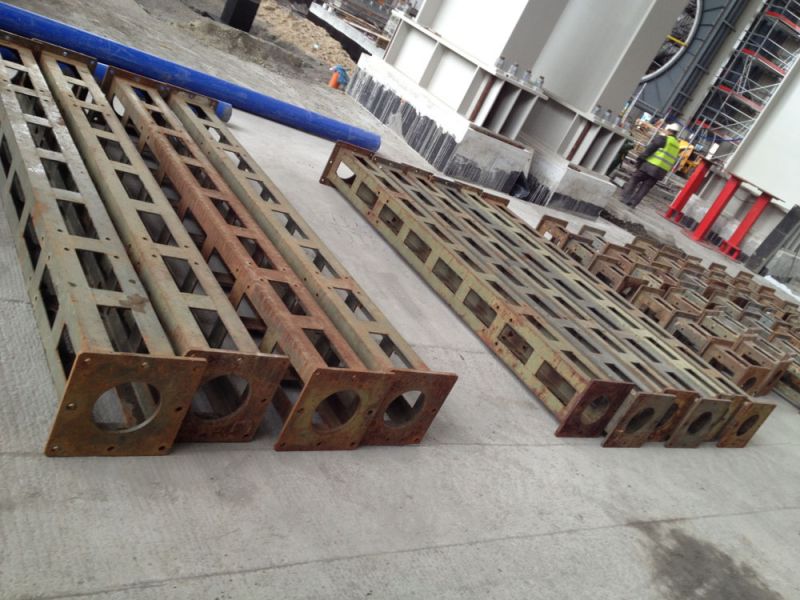

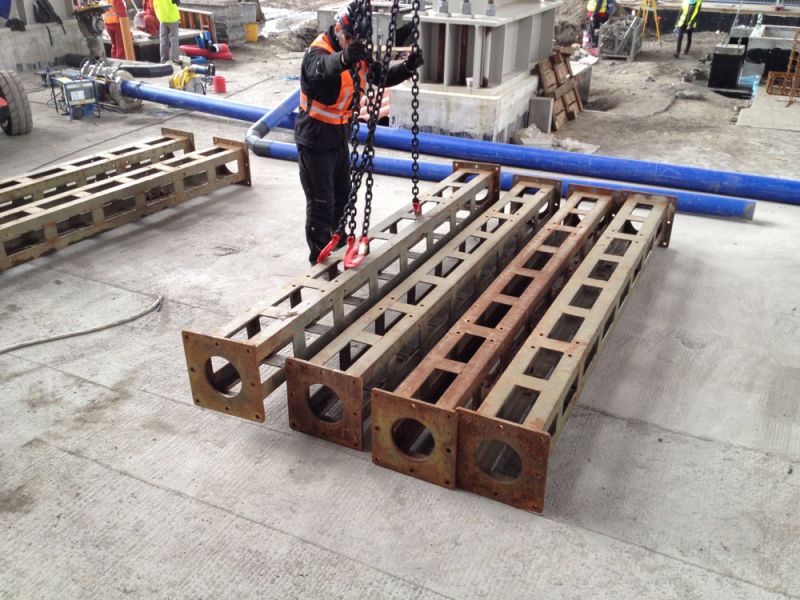

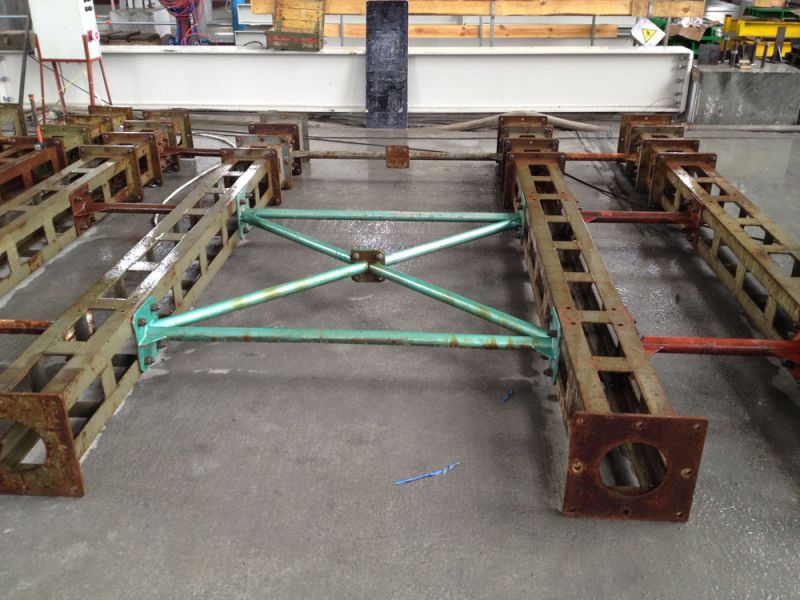

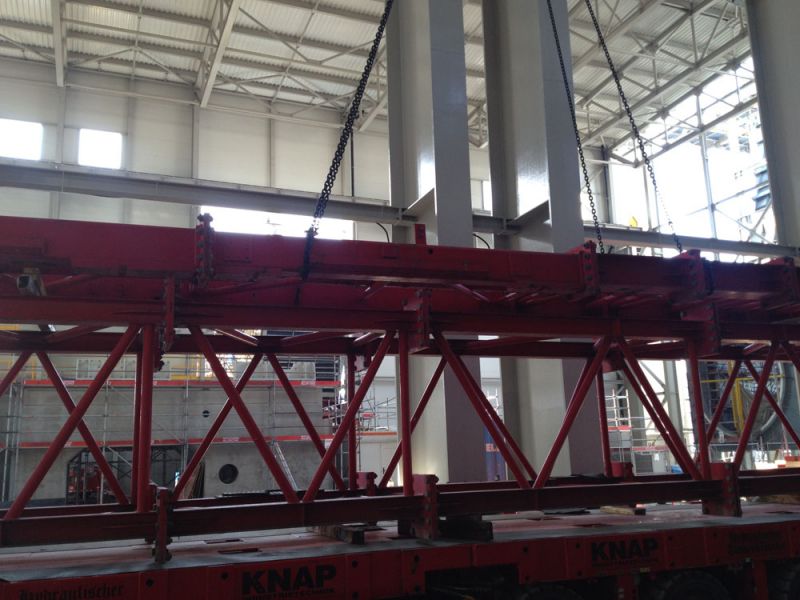

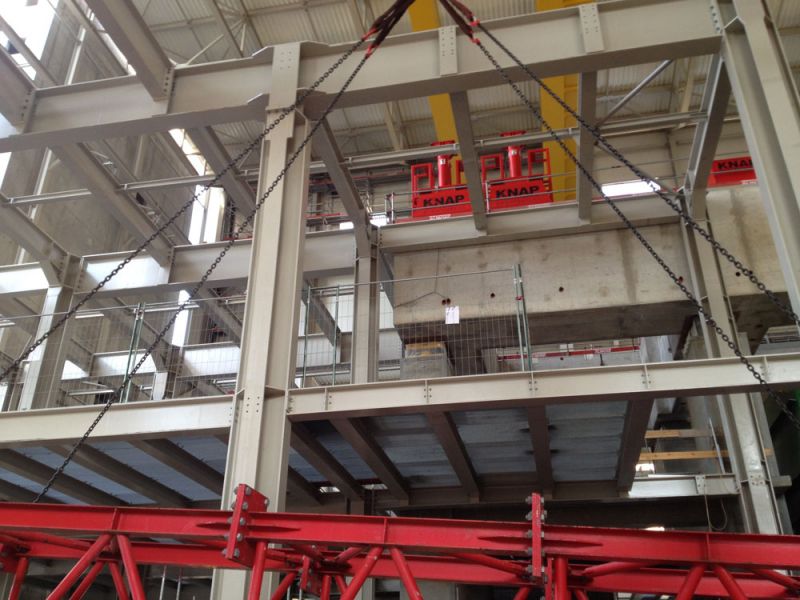

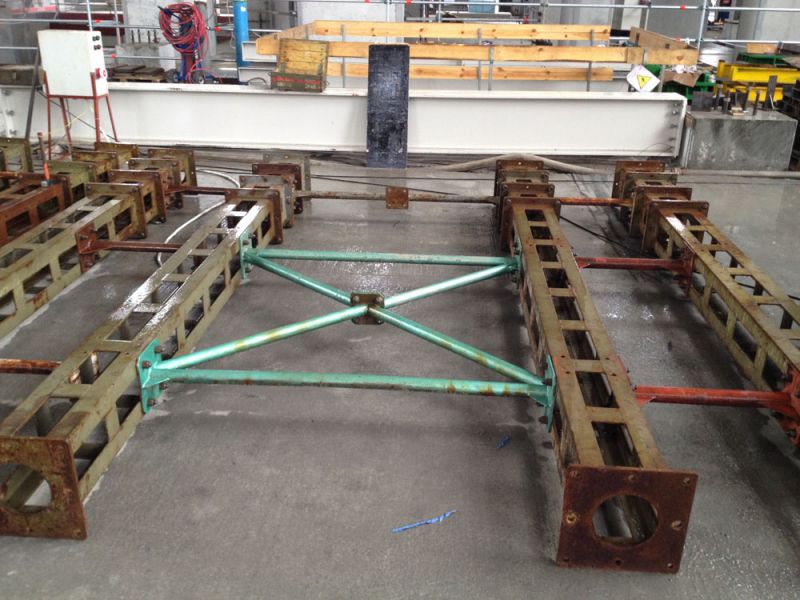

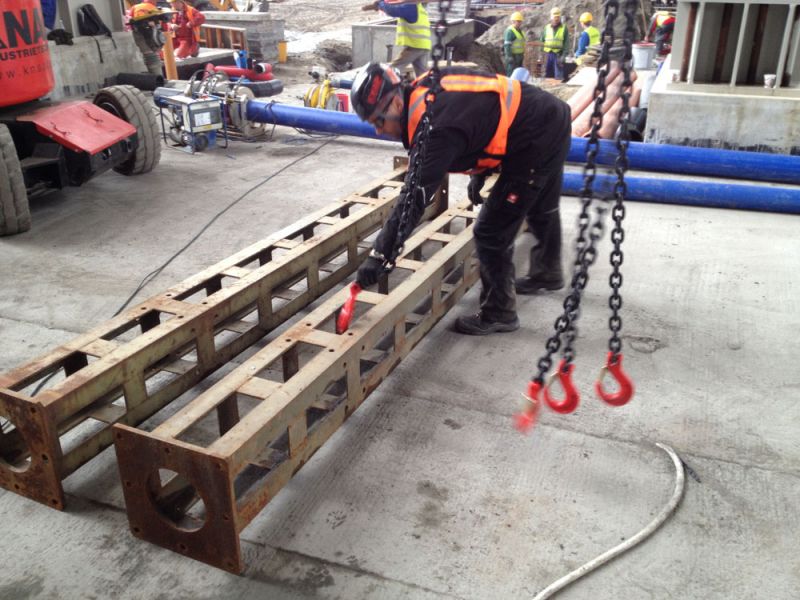

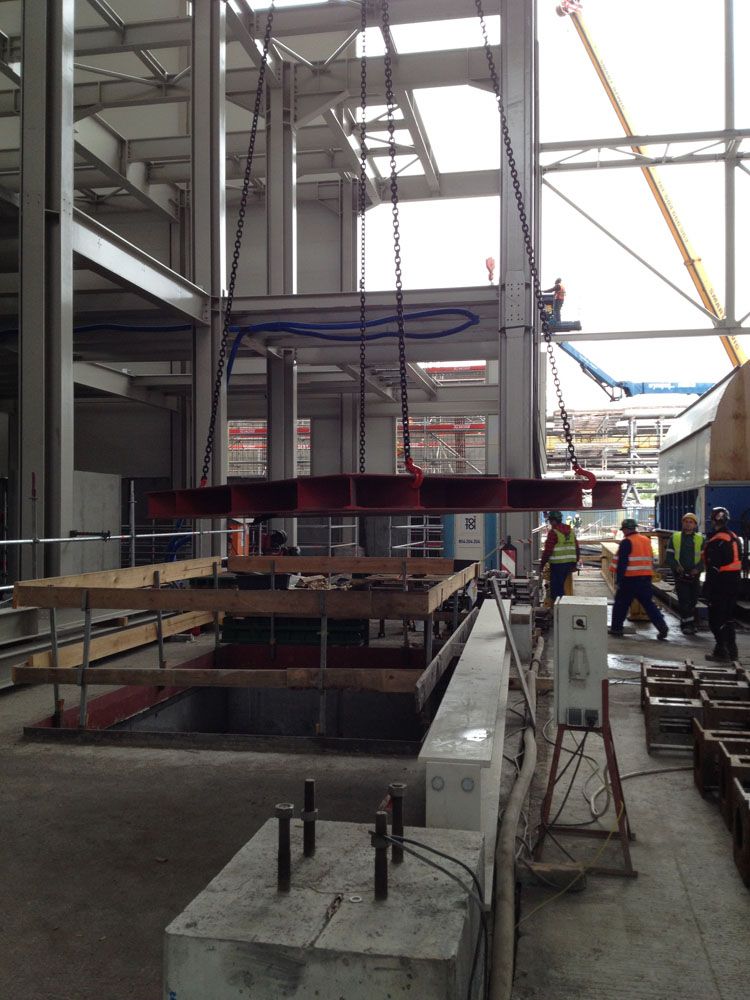

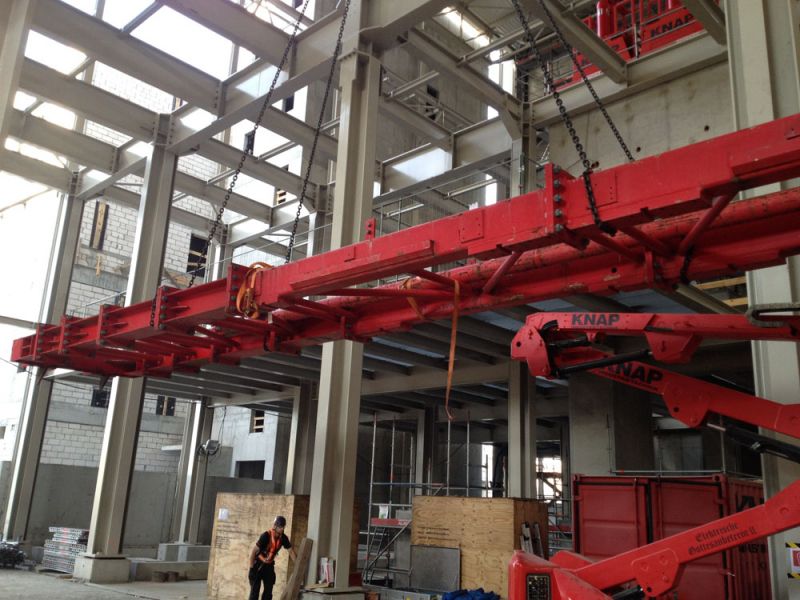

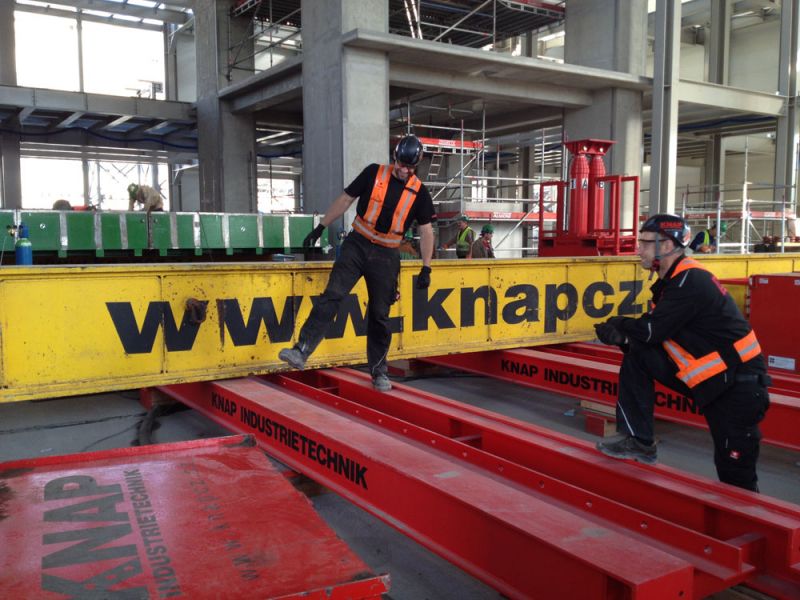

  • Montáž zasouvací dráhy pod turbo stolici kondenzátoru

IMG0377---kopie
IMG0378---kopie
IMG0380---kopie
IMG0381---kopie
IMG0382---kopie

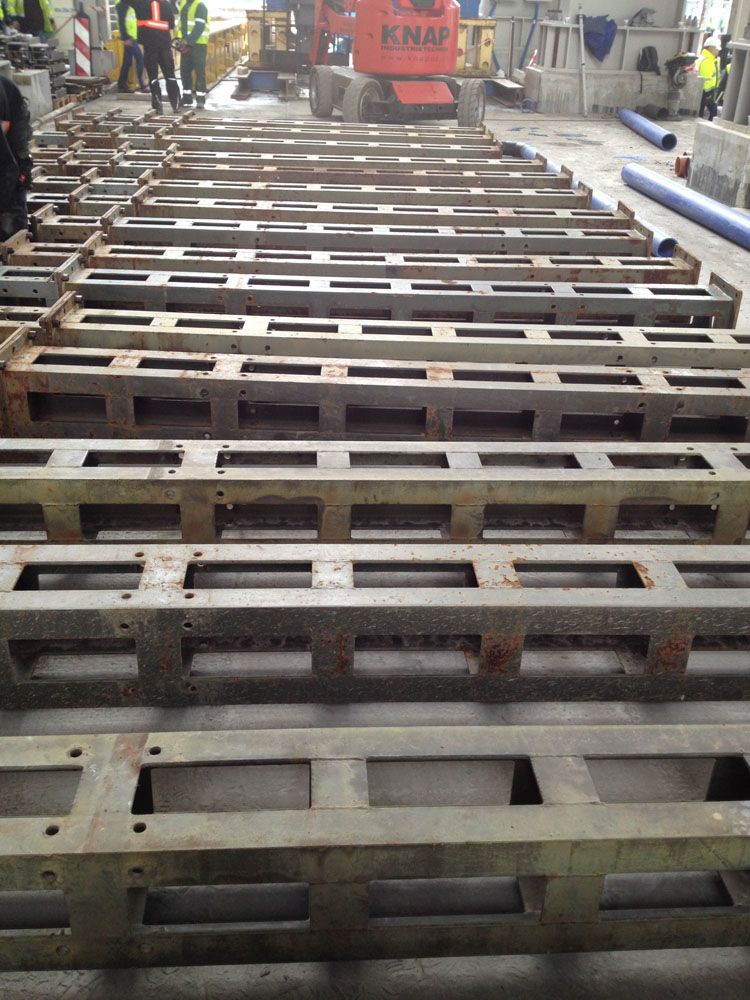

IMG0383---kopie

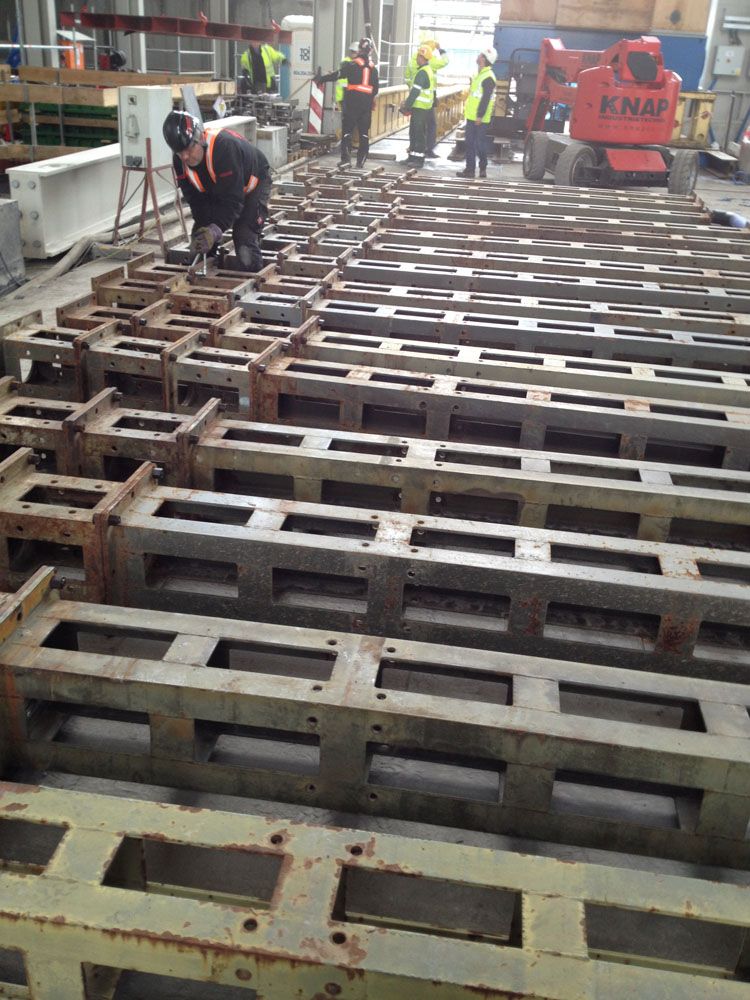

IMG0384---kopie
IMG0385---kopie
IMG0386---kopie

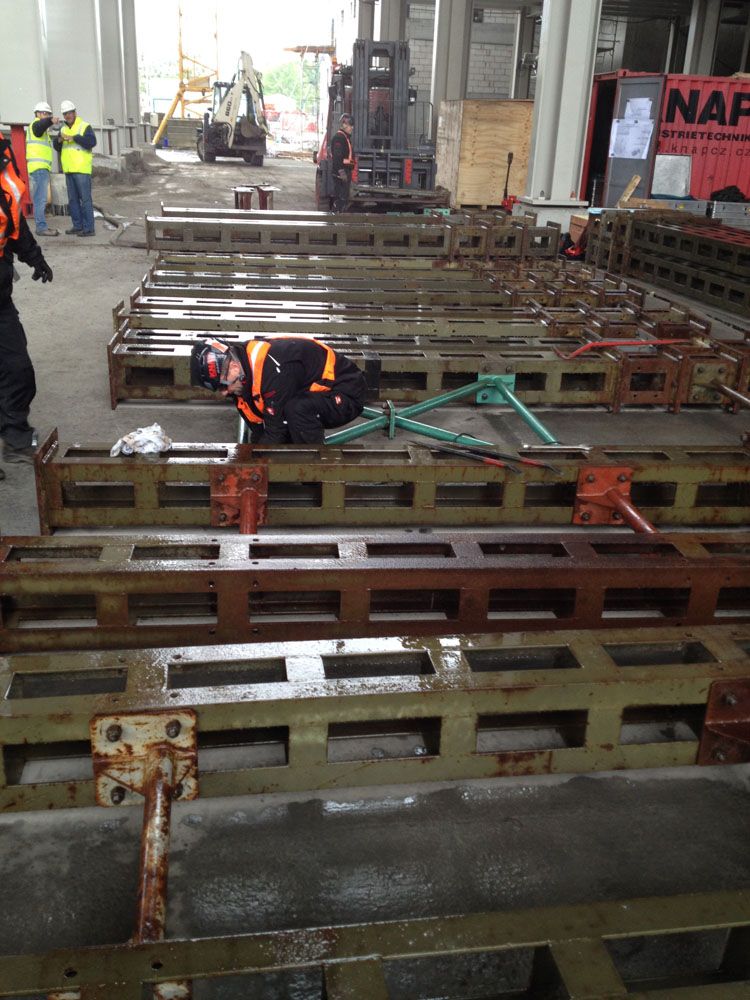

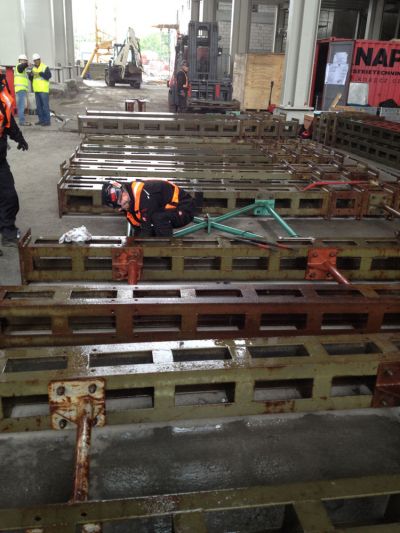

IMG0387---kopie

3

Fáze 3

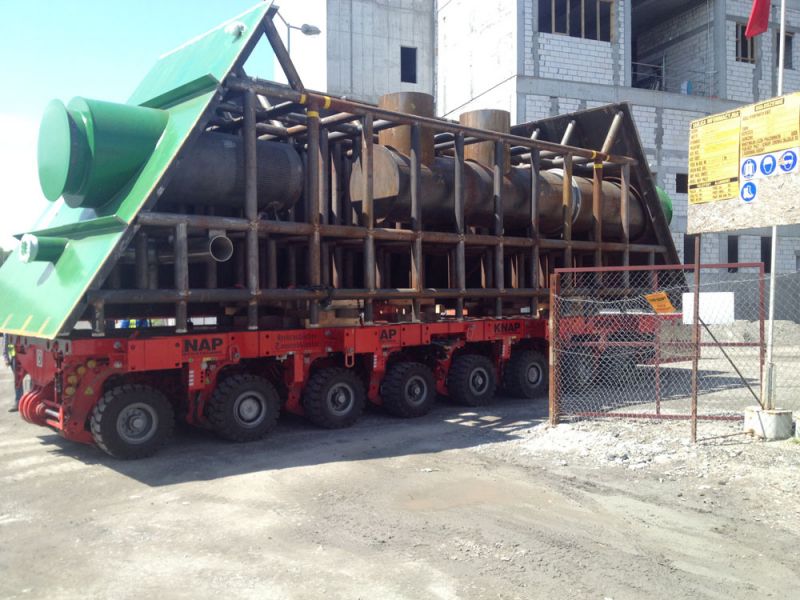

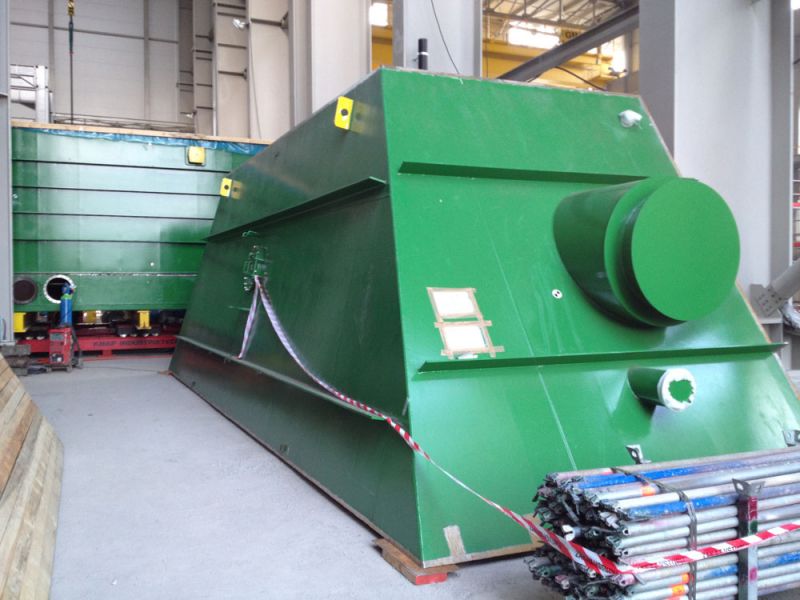

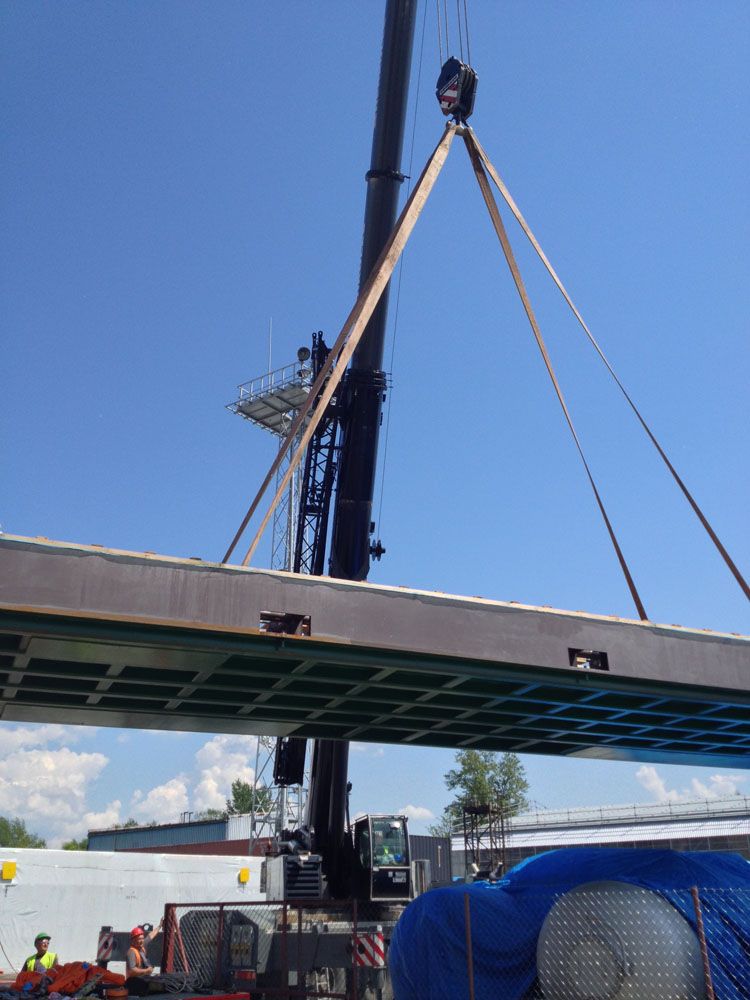

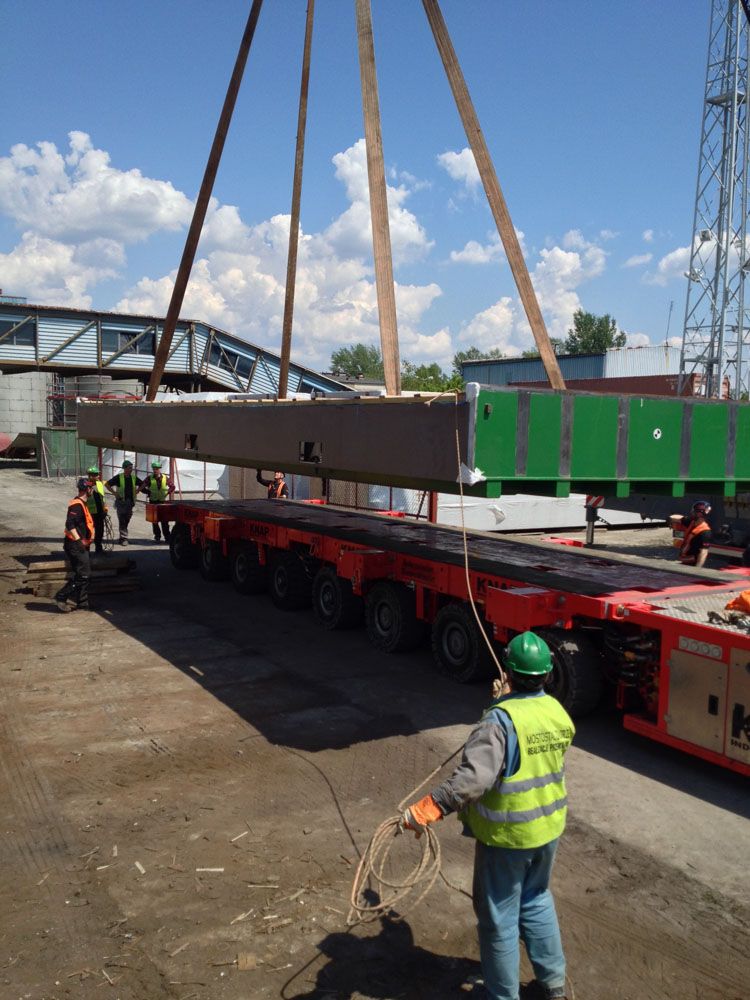

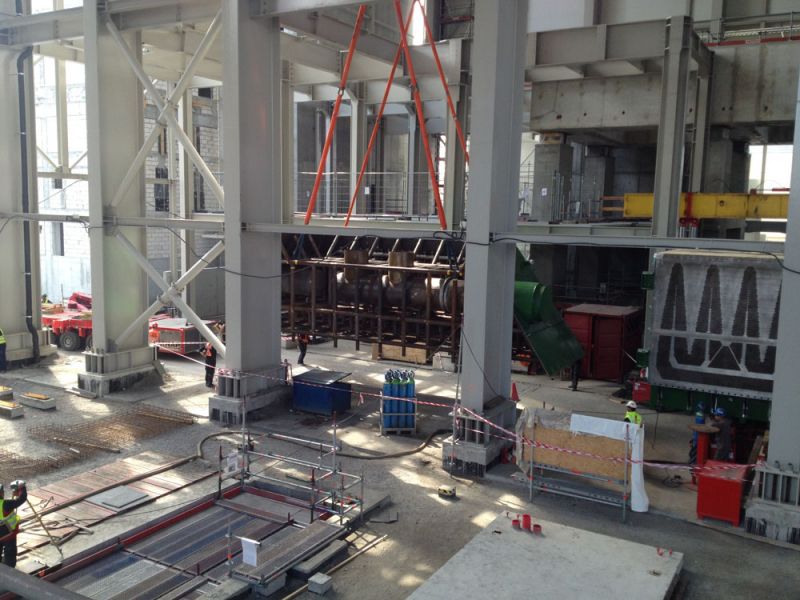

  • Transport a usazení spodní vany kondenzátoru na zasouvací dráhu


4

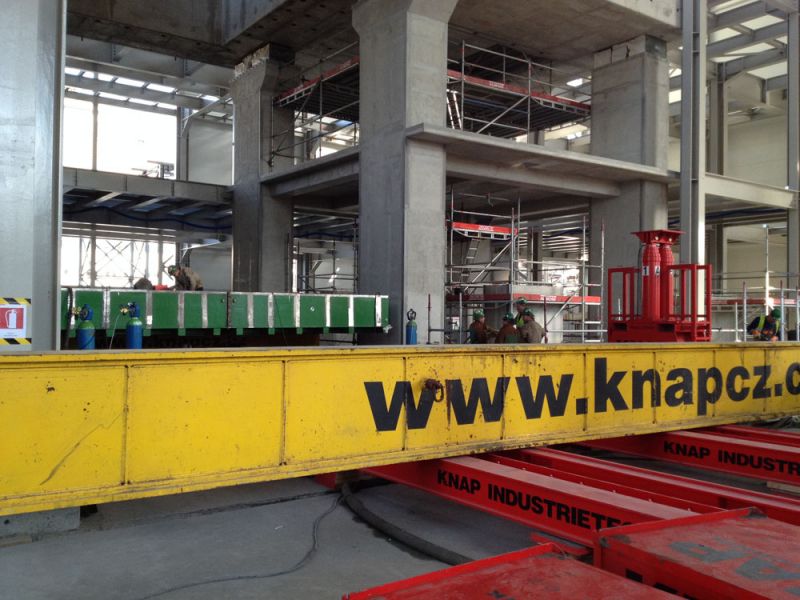

Fáze 4

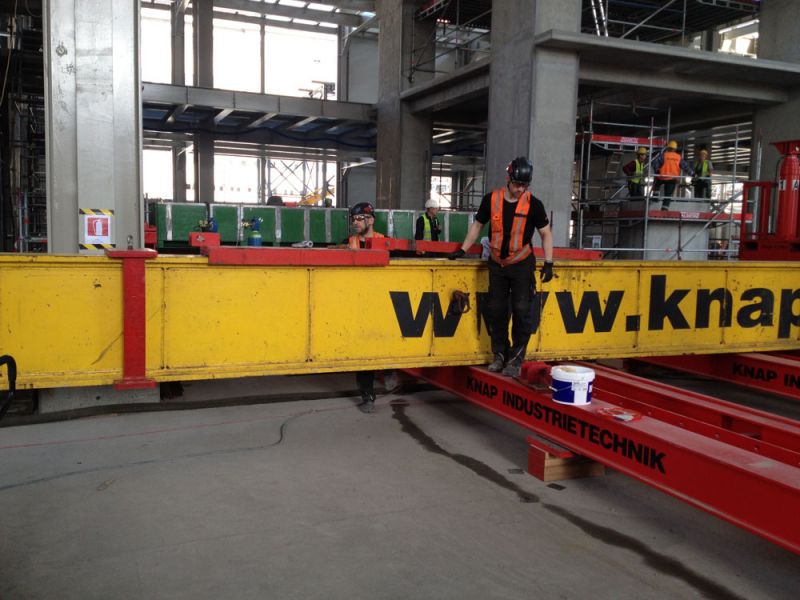

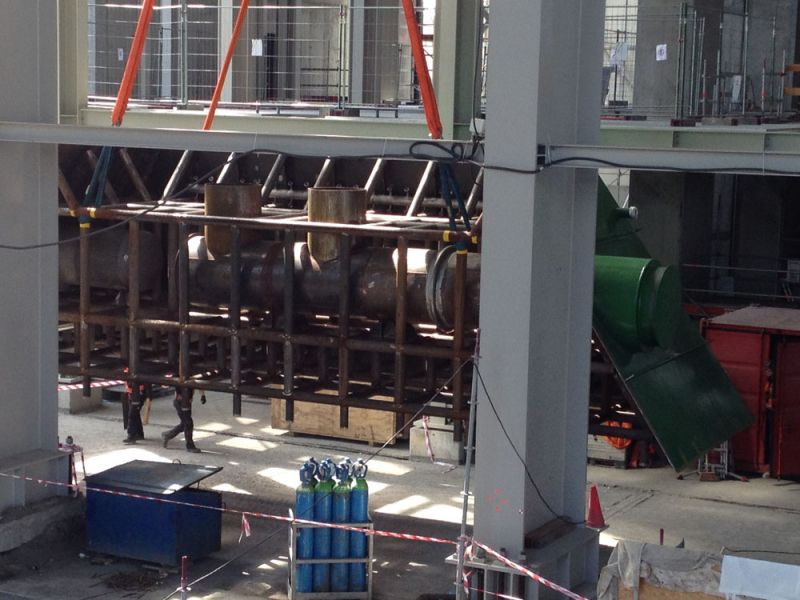

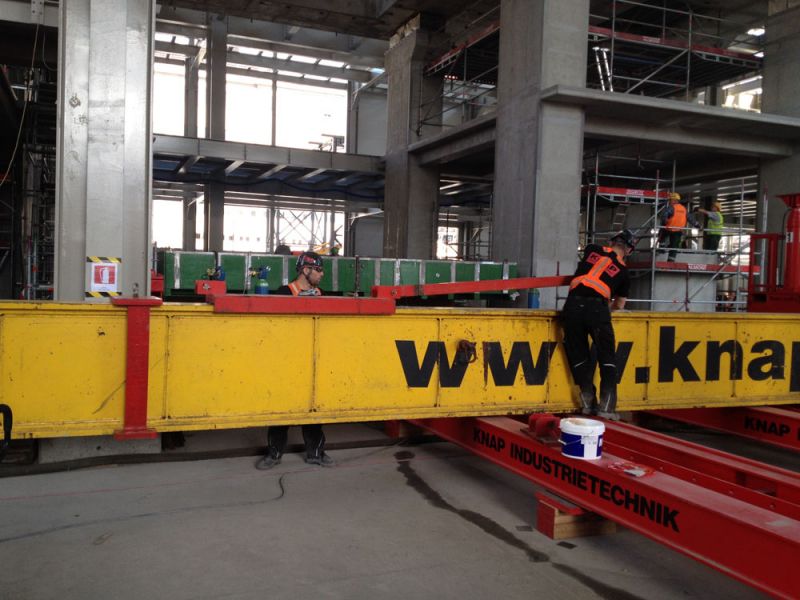

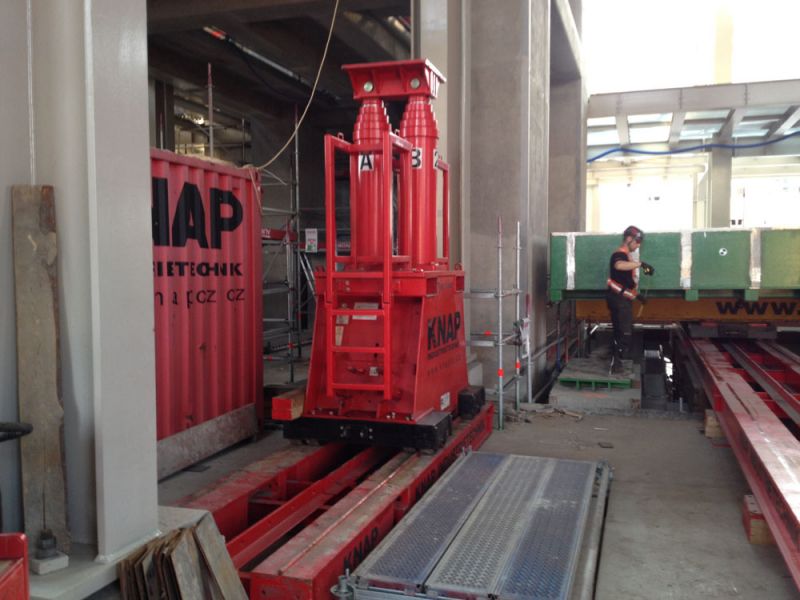

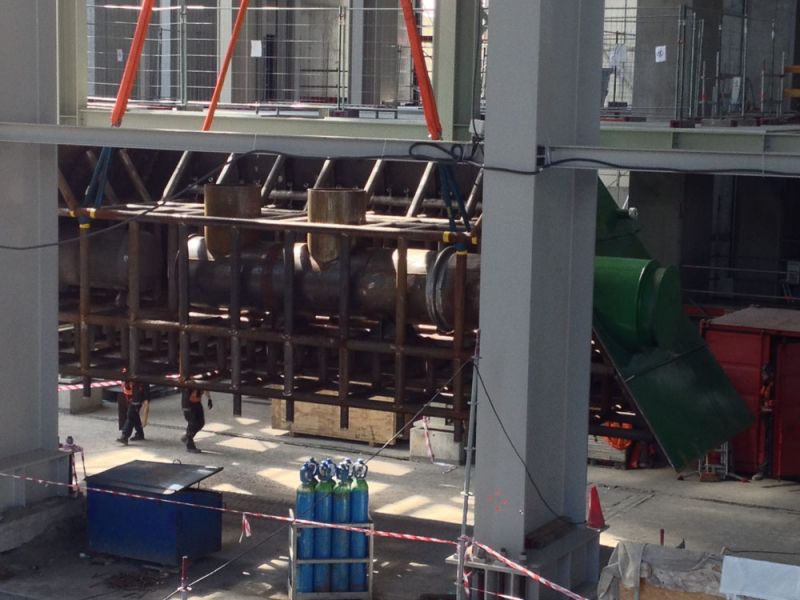

  • Trasport a usazení levé a pravé komory kondenzátoru na spodní vanu

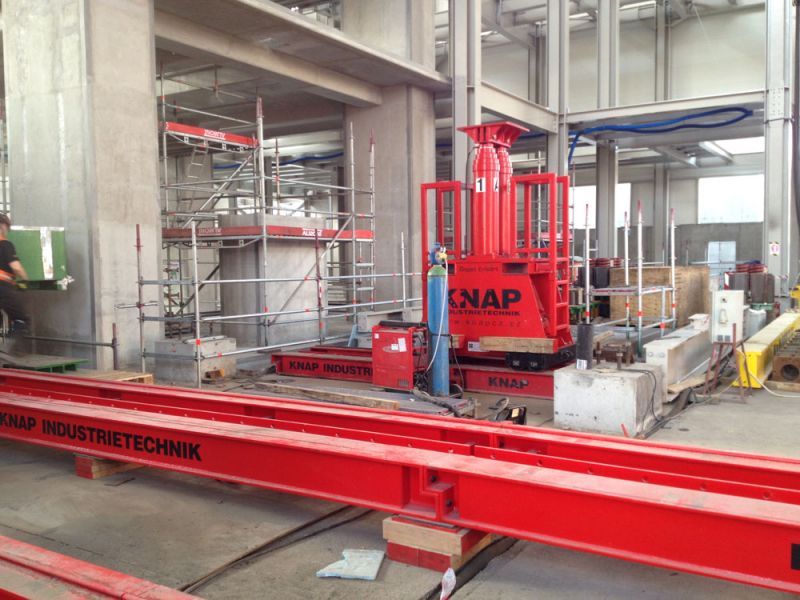

IMG0653---kopie
IMG0654---kopie

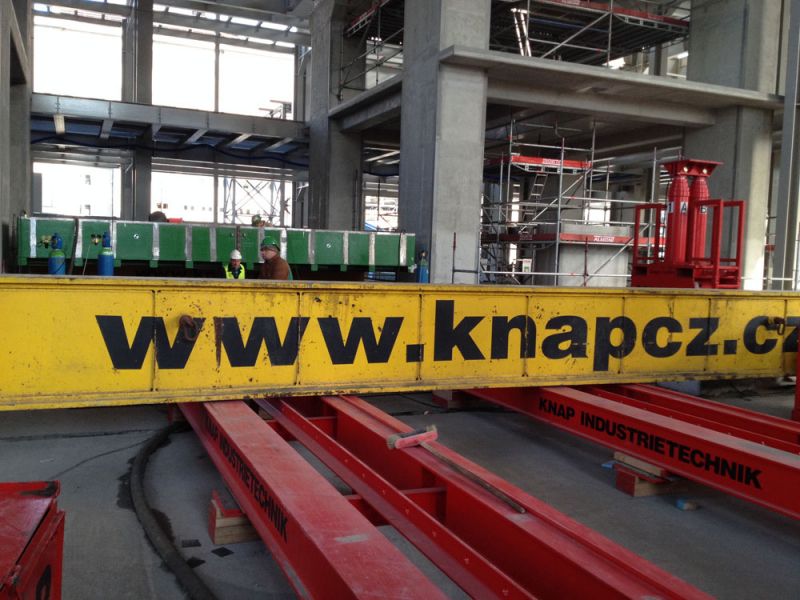

IMG0655---kopie
IMG0656---kopie

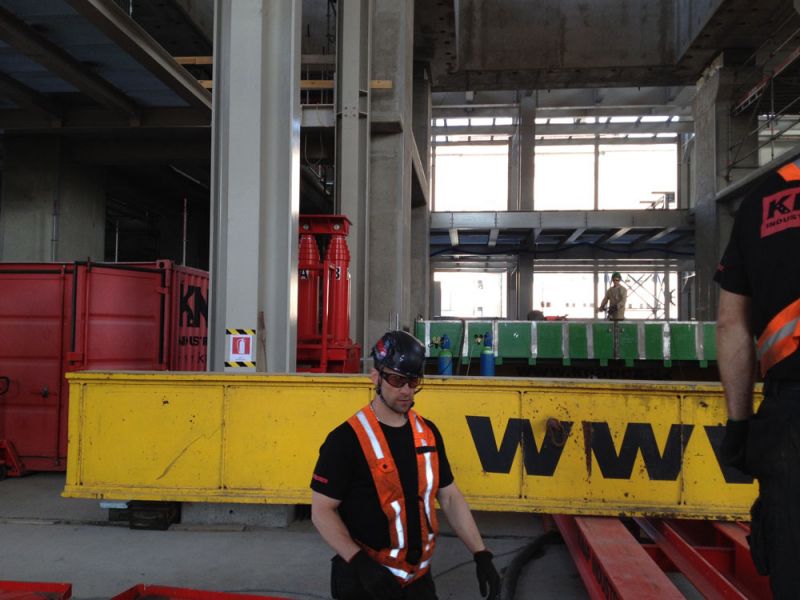

IMG0657---kopie
IMG0658---kopie
IMG0659---kopie

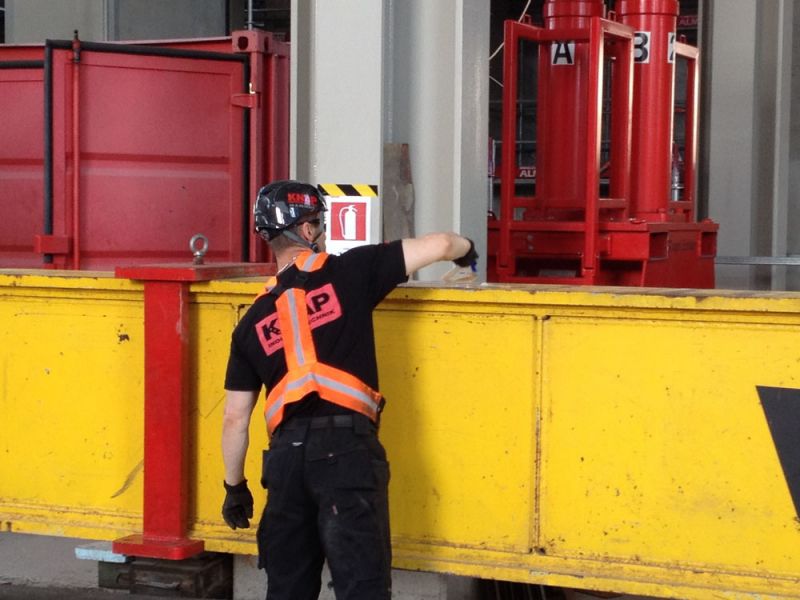

IMG0660---kopie
IMG0661---kopie
IMG0662---kopie

5

Fáze 5

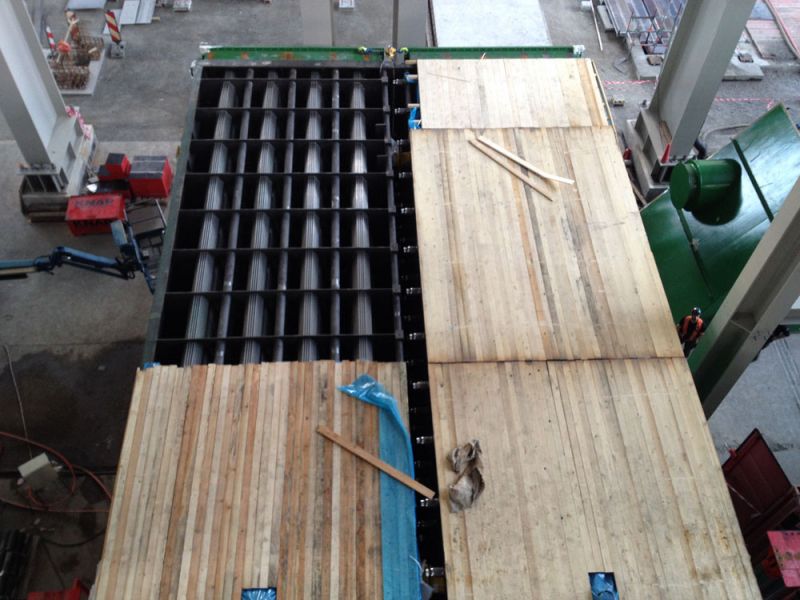

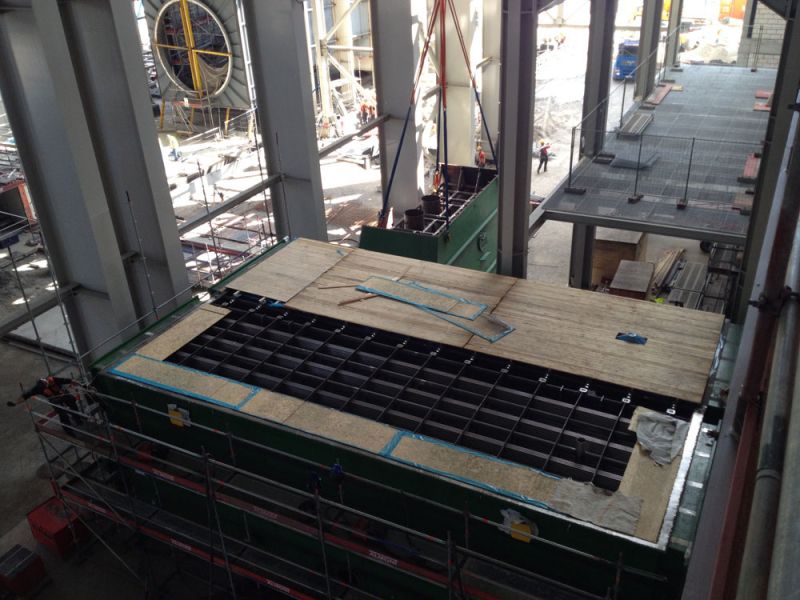

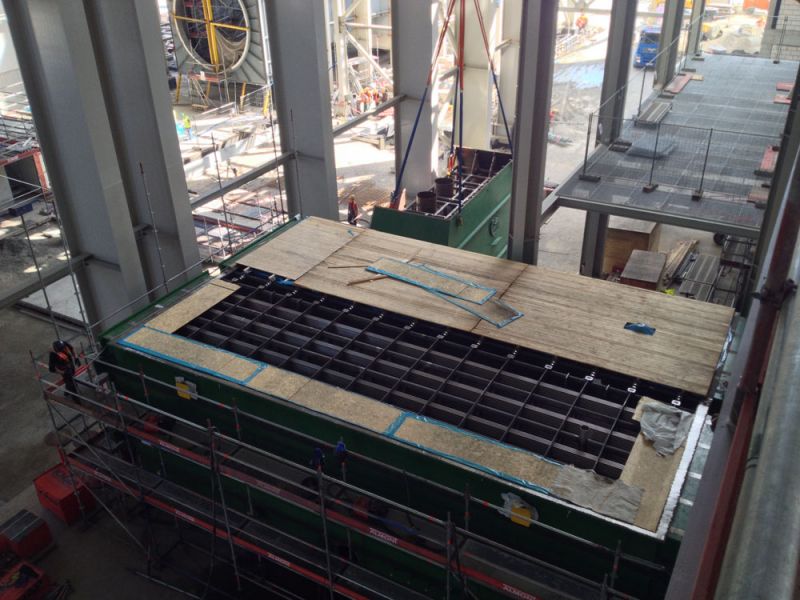

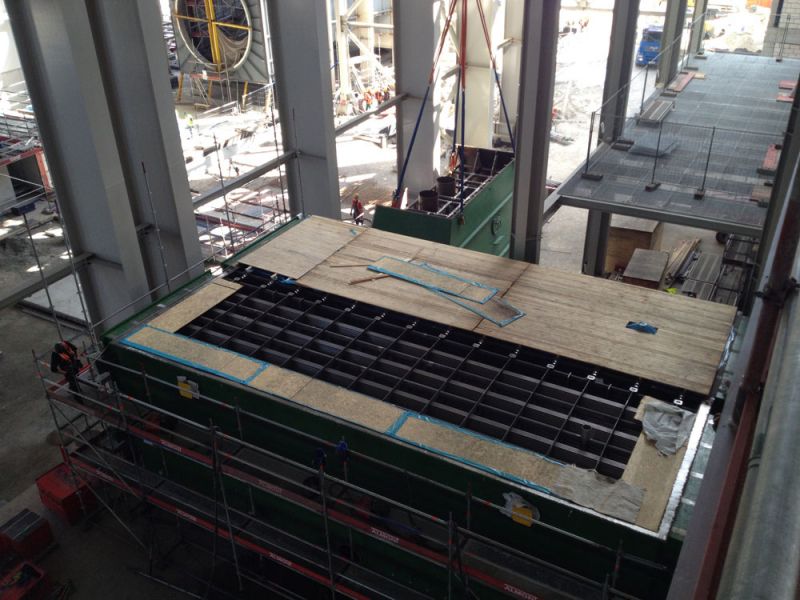

  • Transport a montáž deklů instalace horní nástavby kondenzátoru


6

Fáze 6

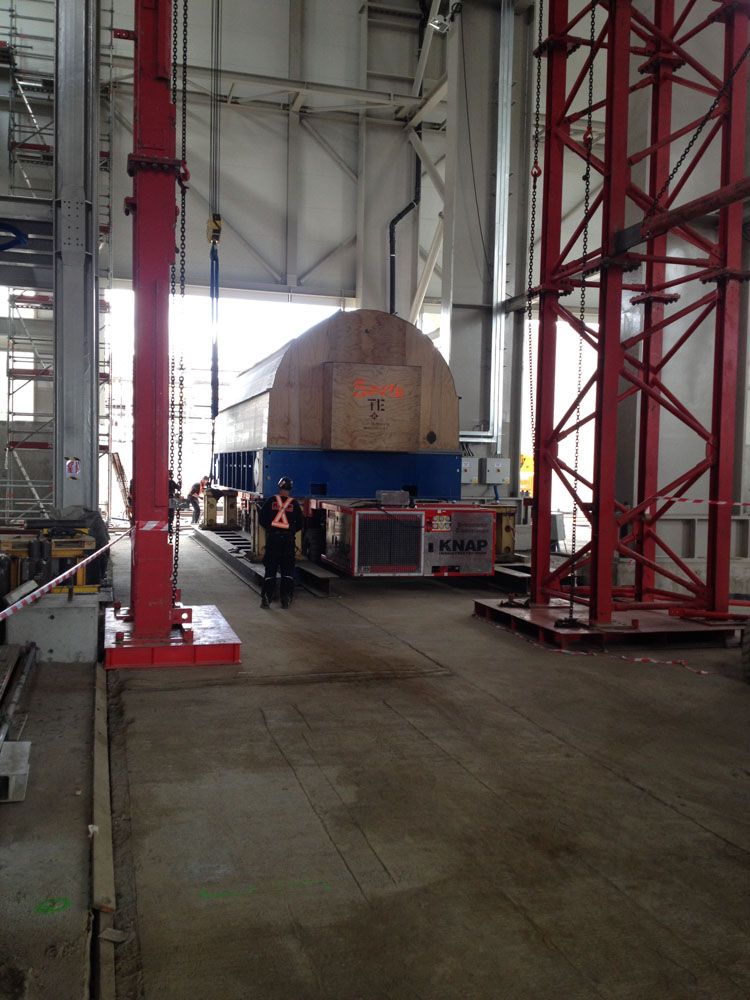

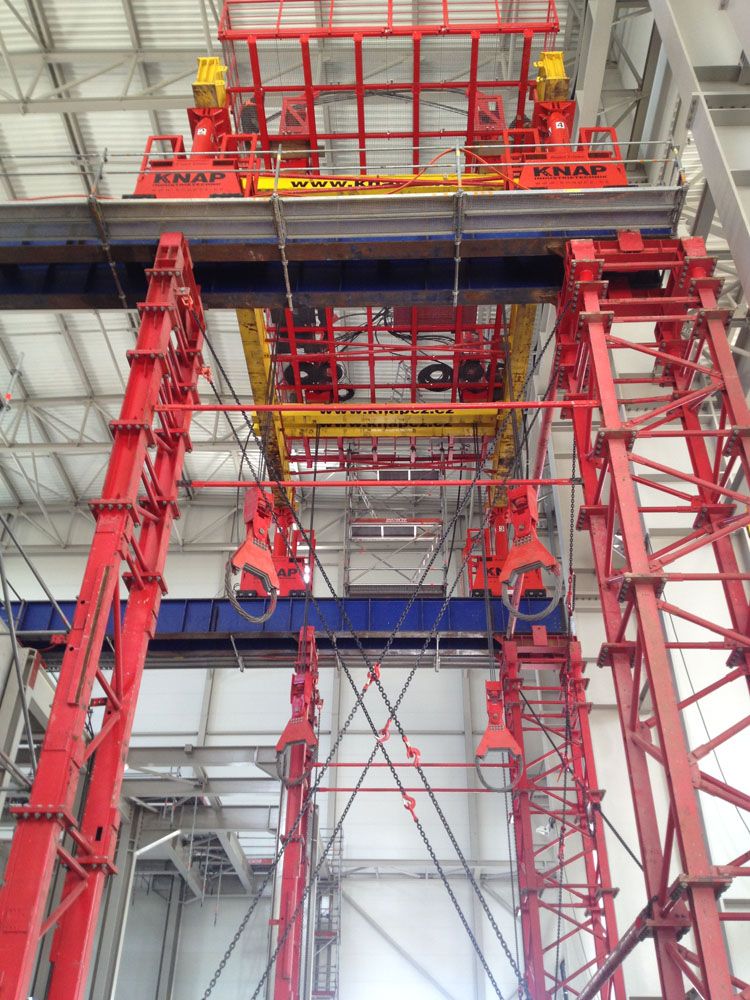

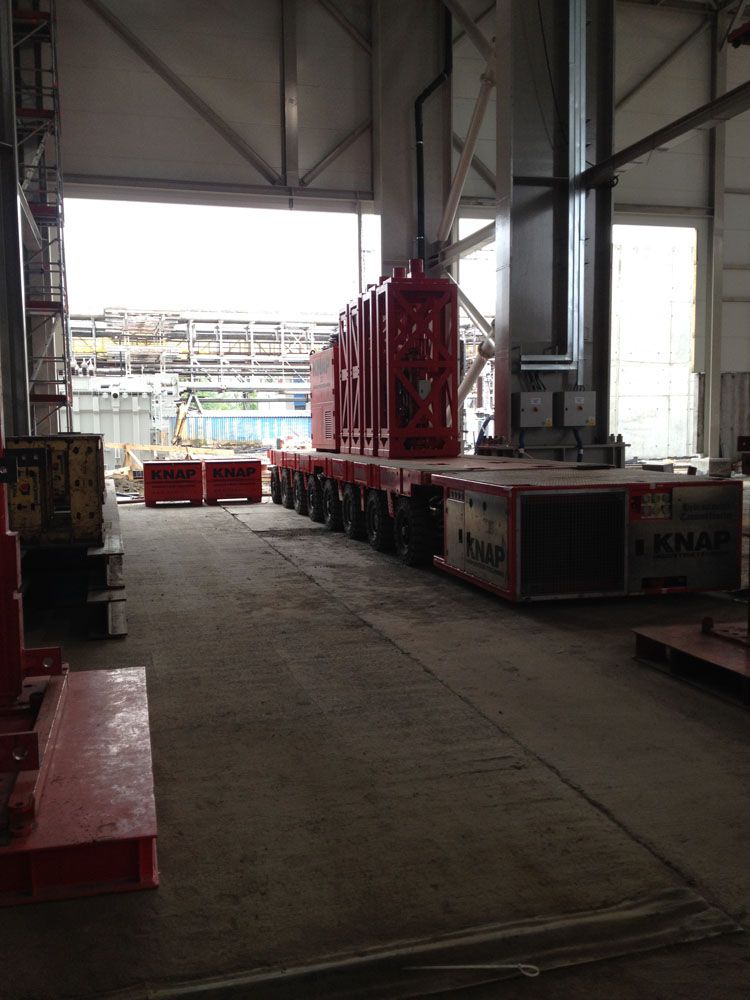

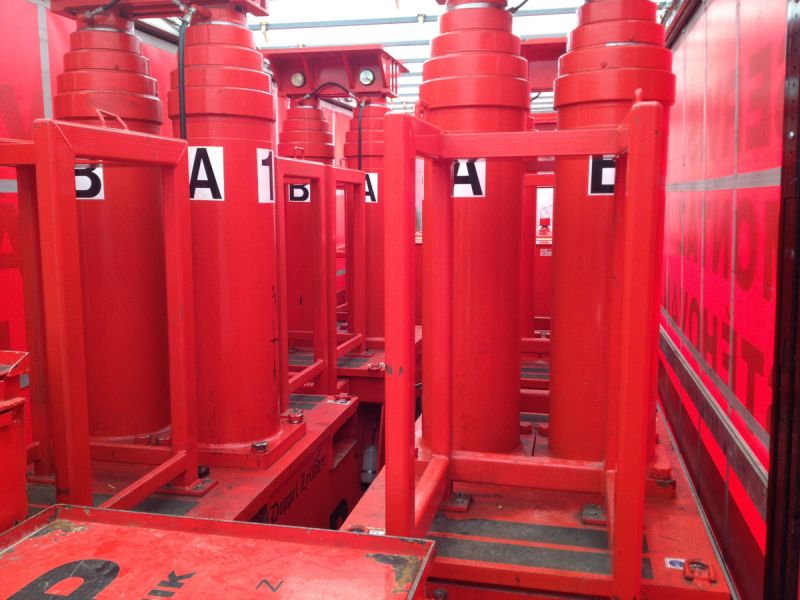

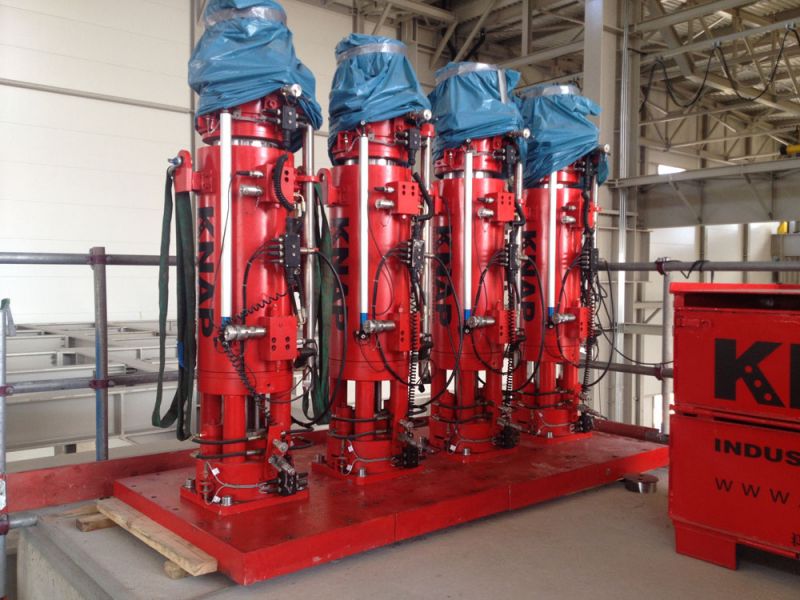

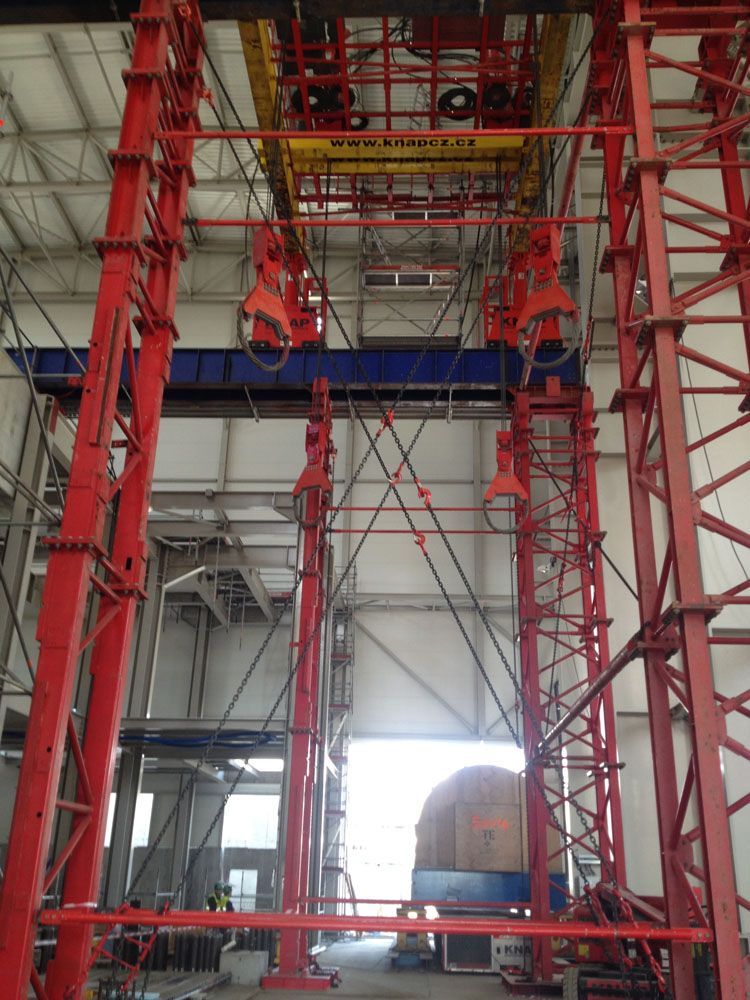

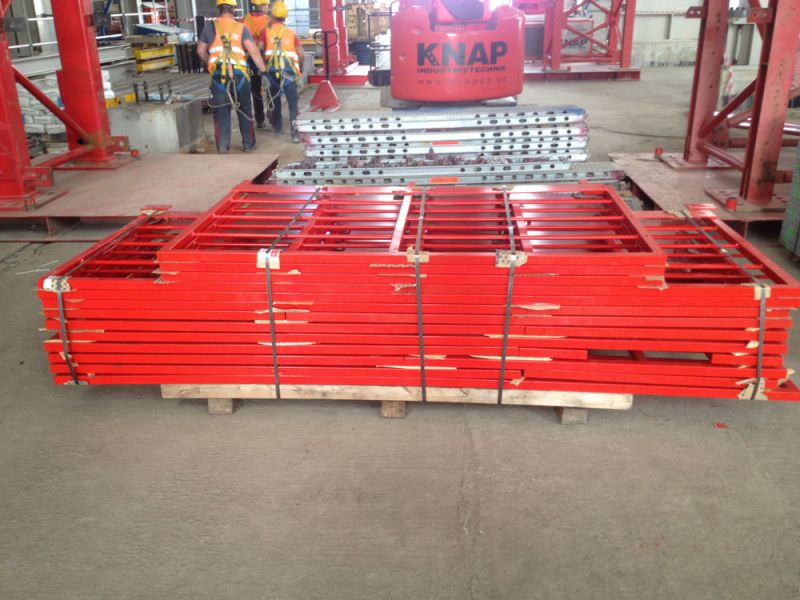

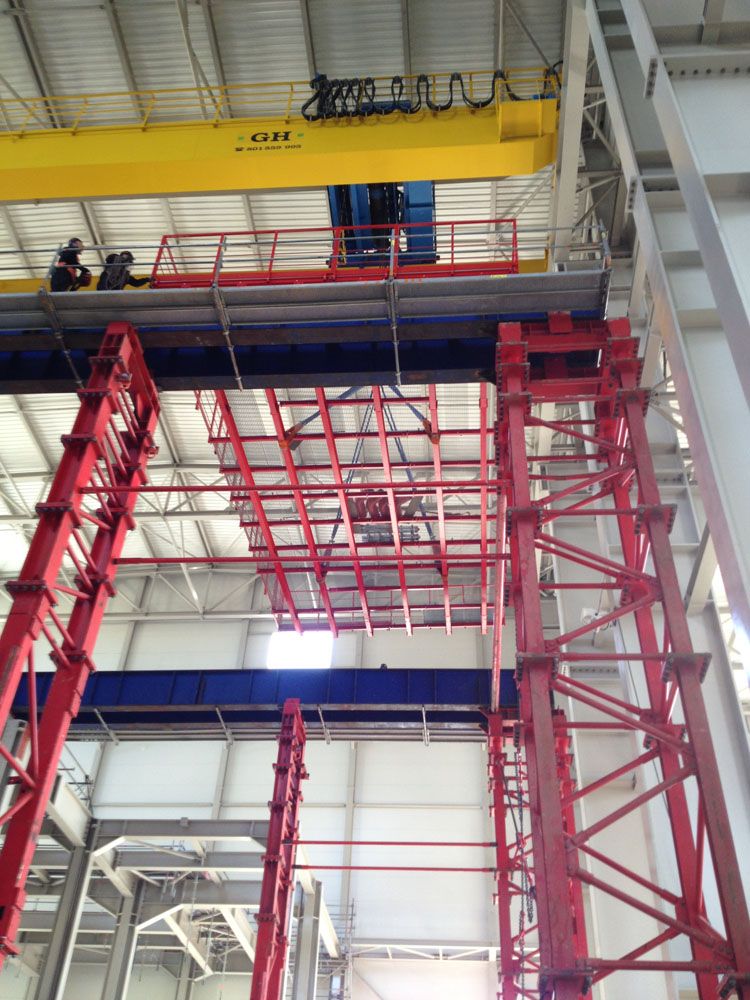

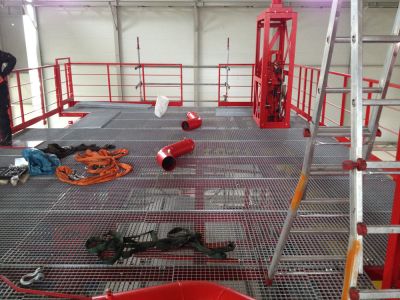

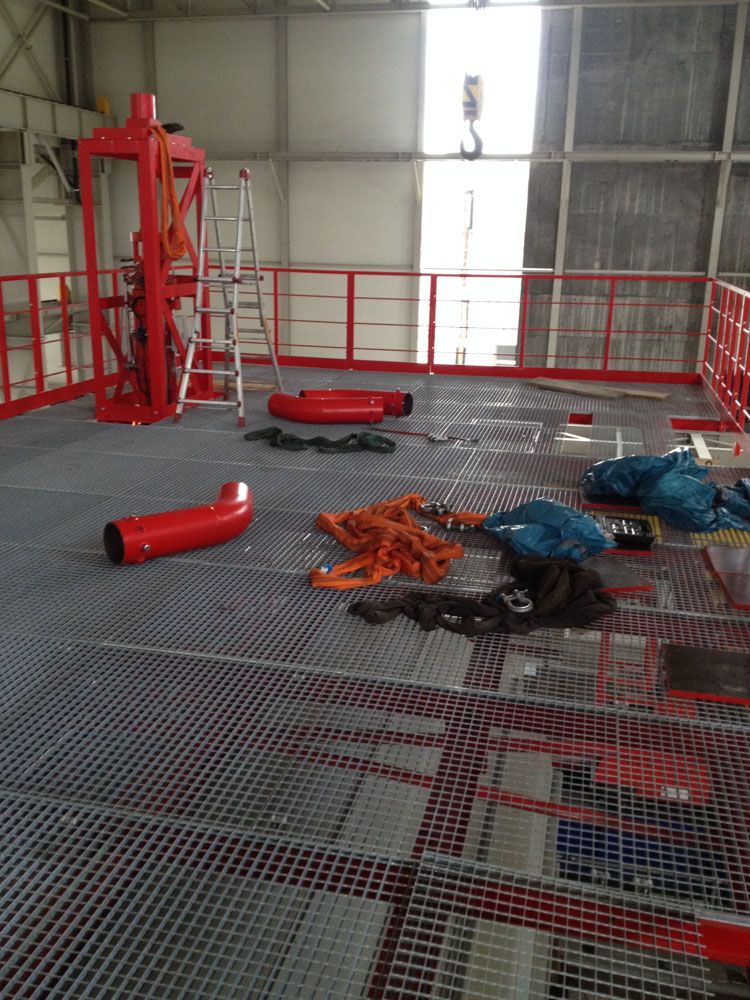

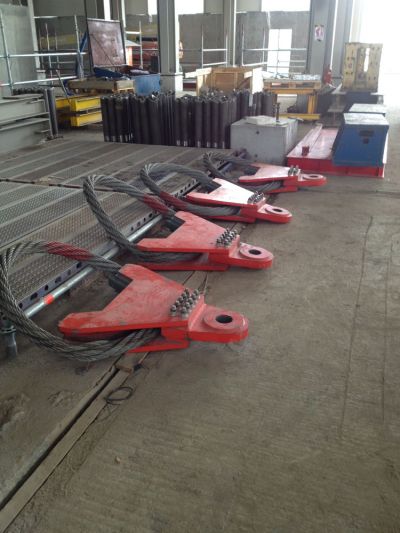

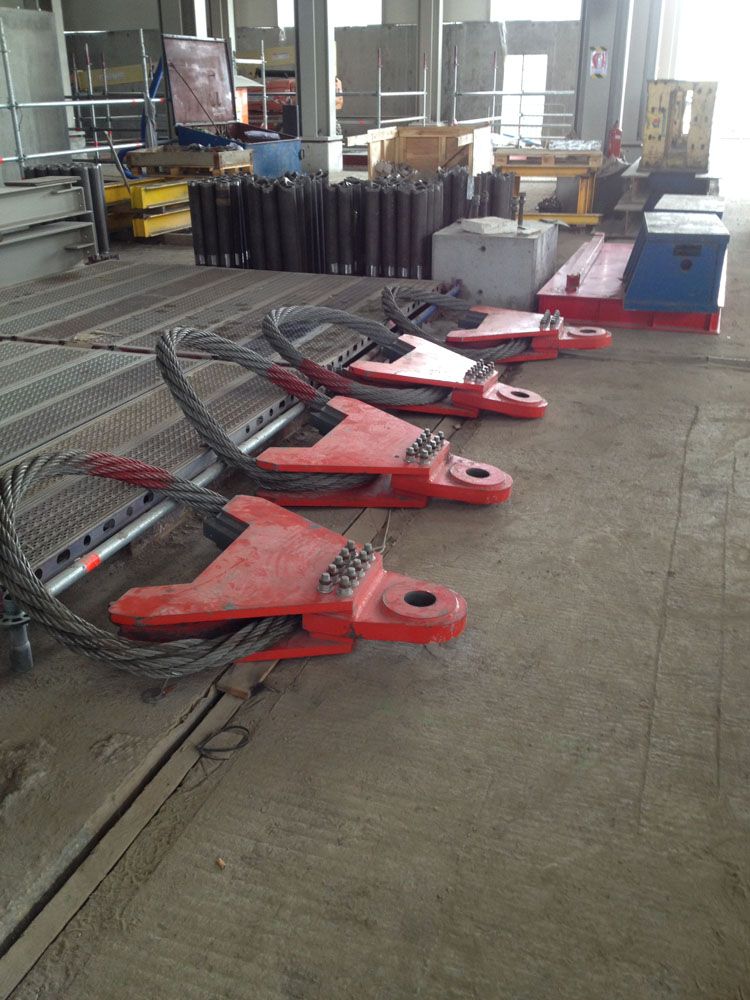

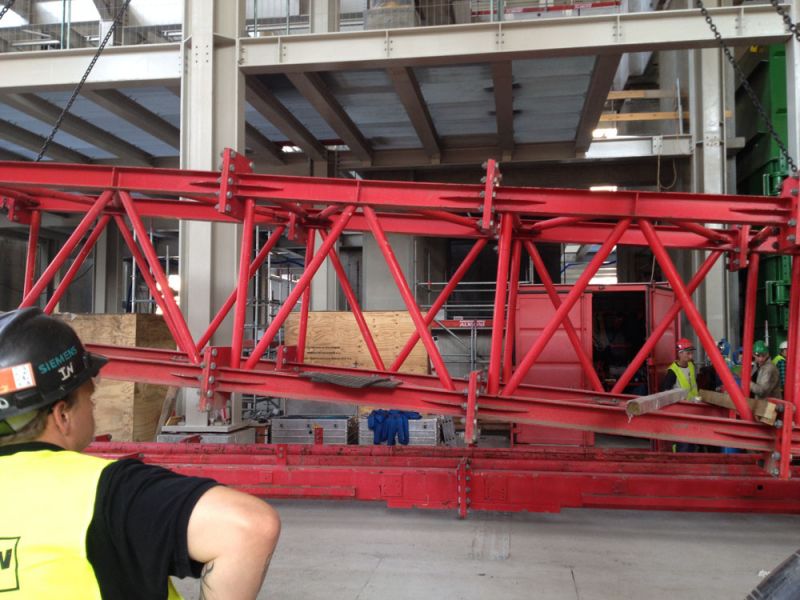

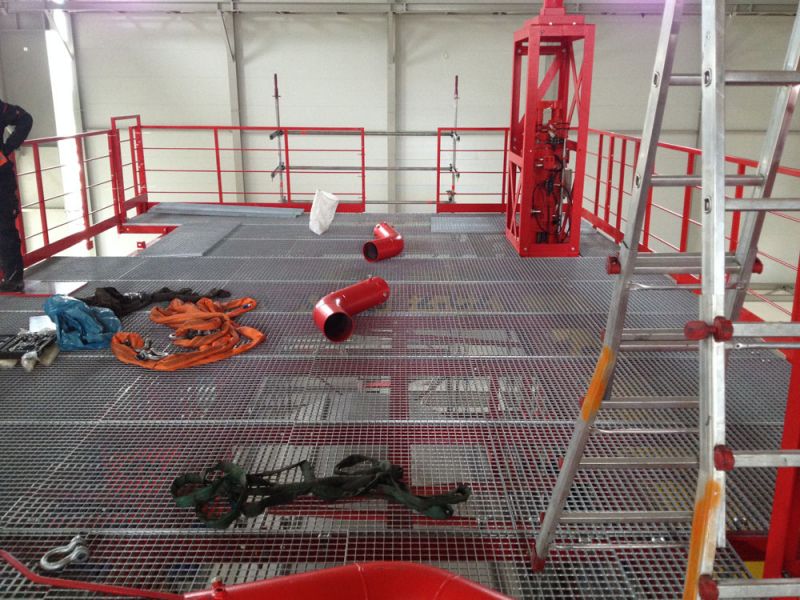

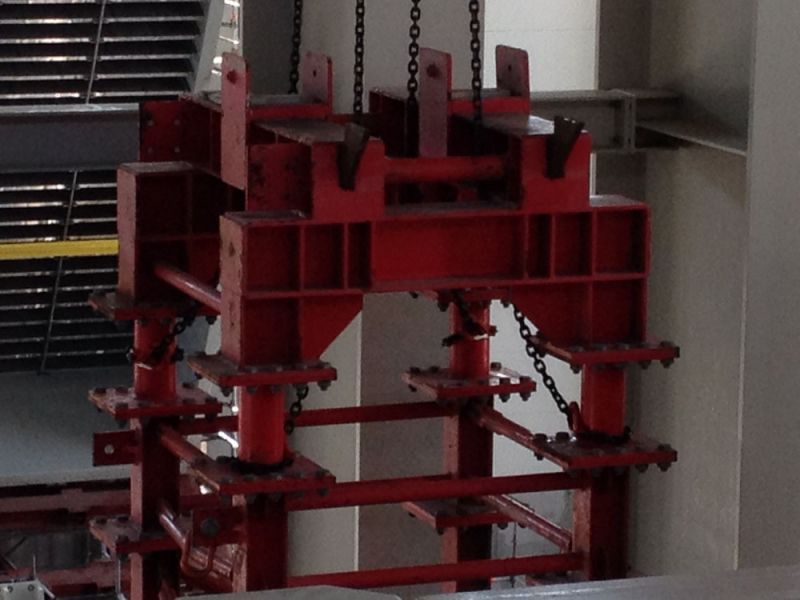

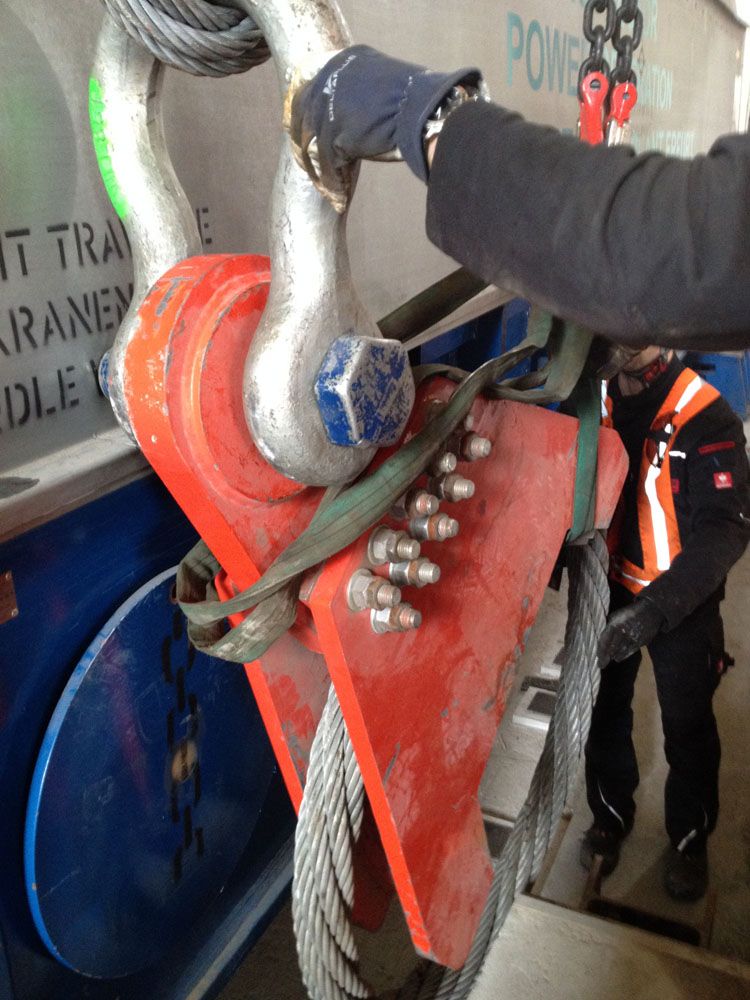

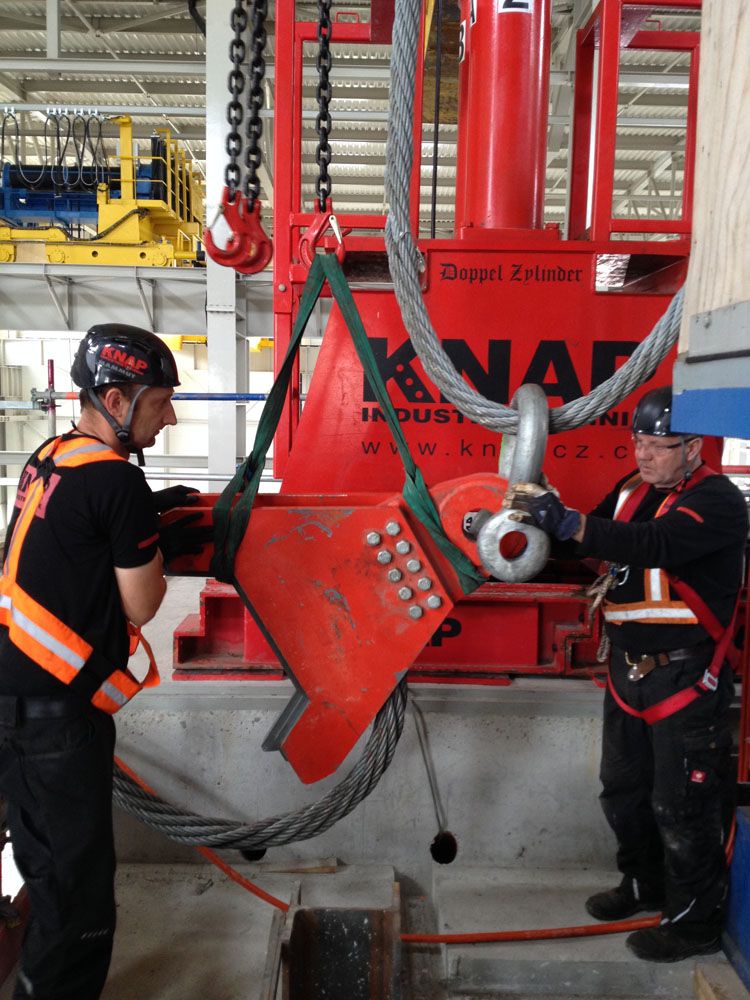

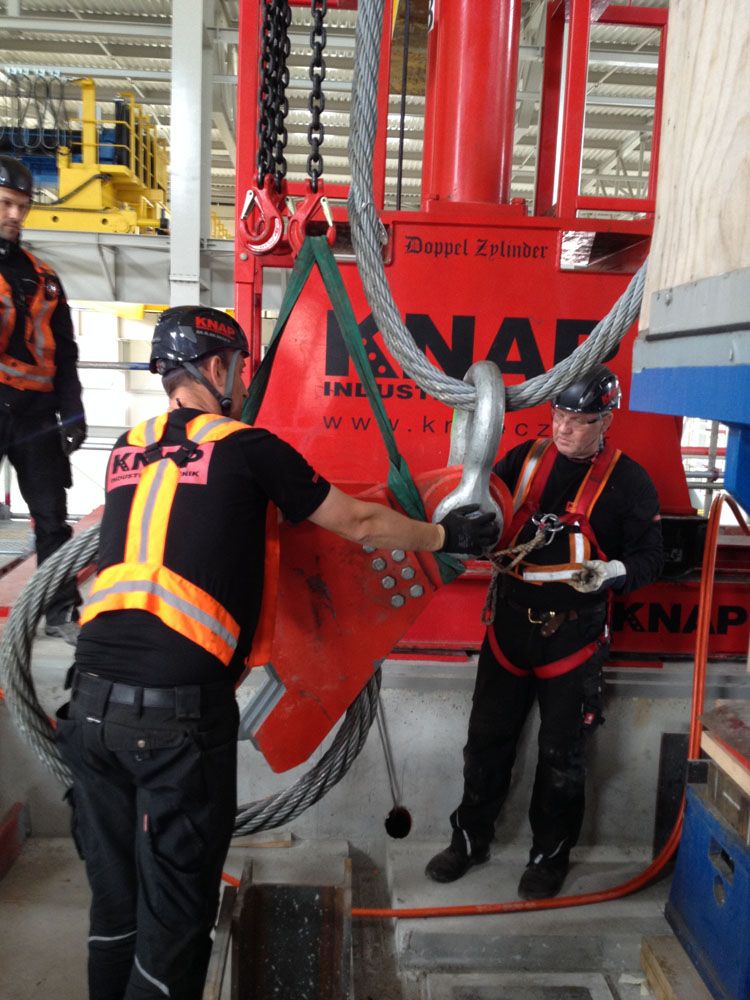

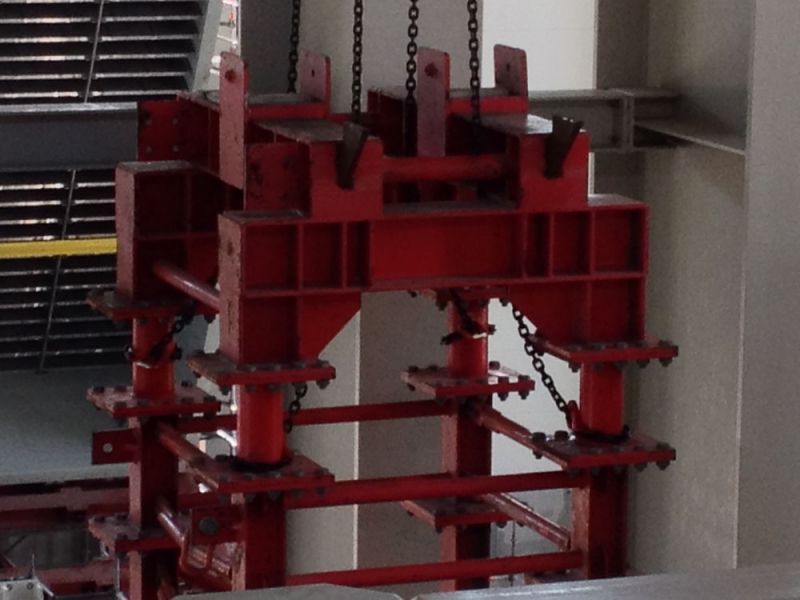

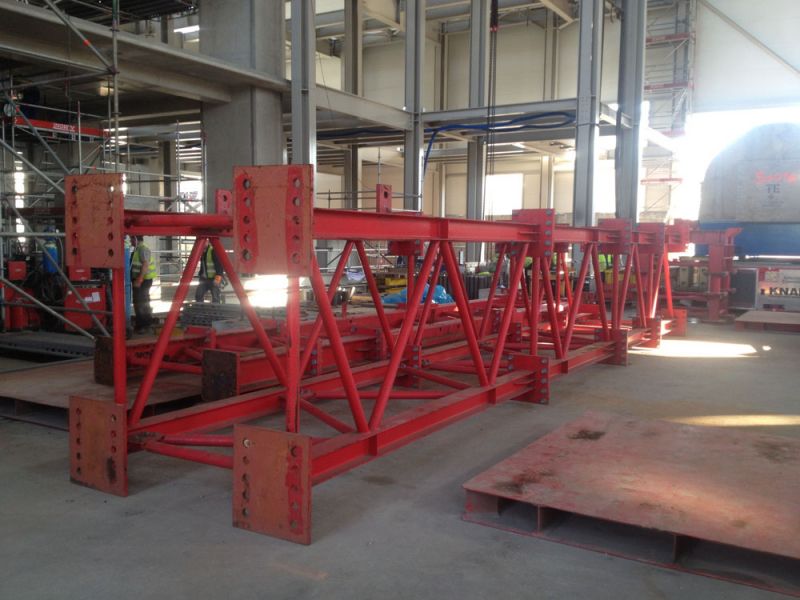

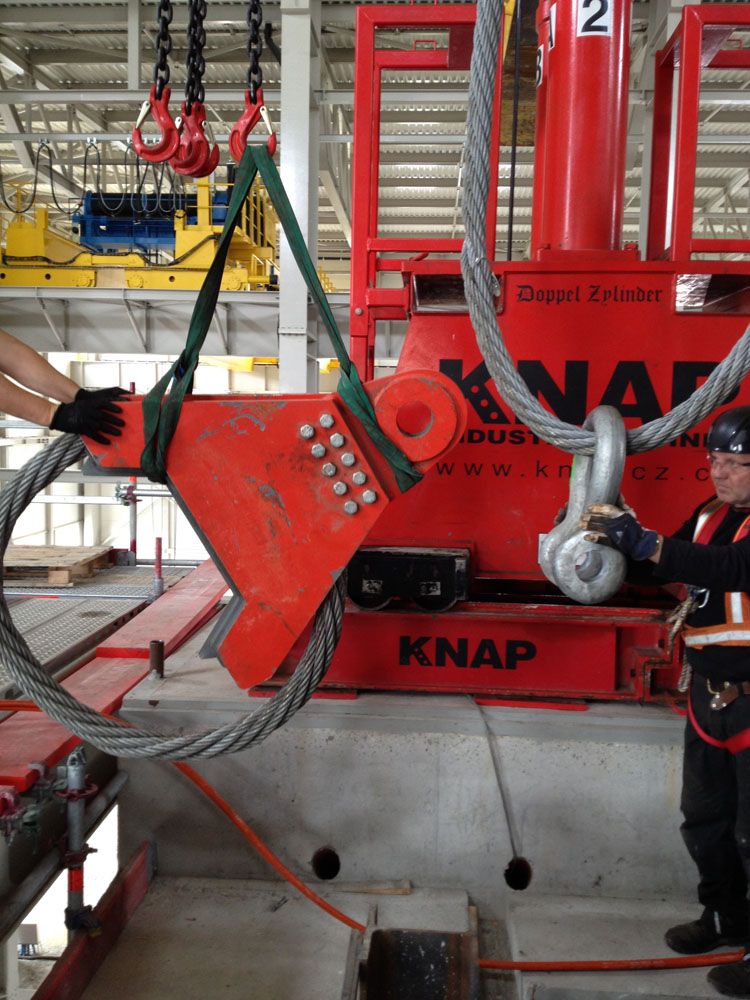

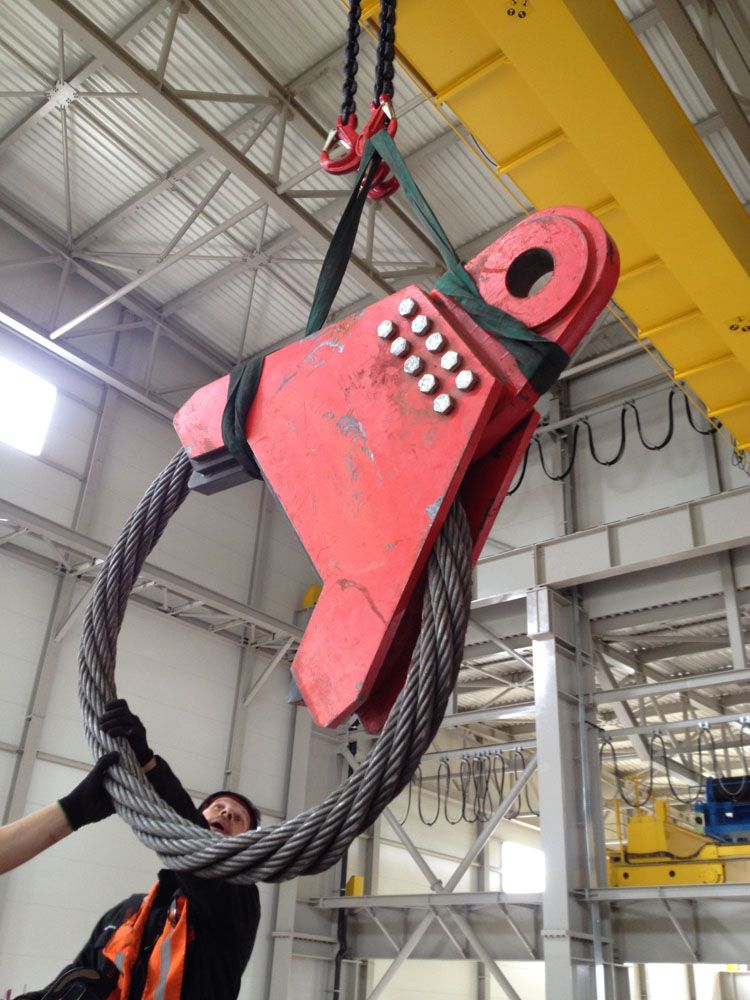

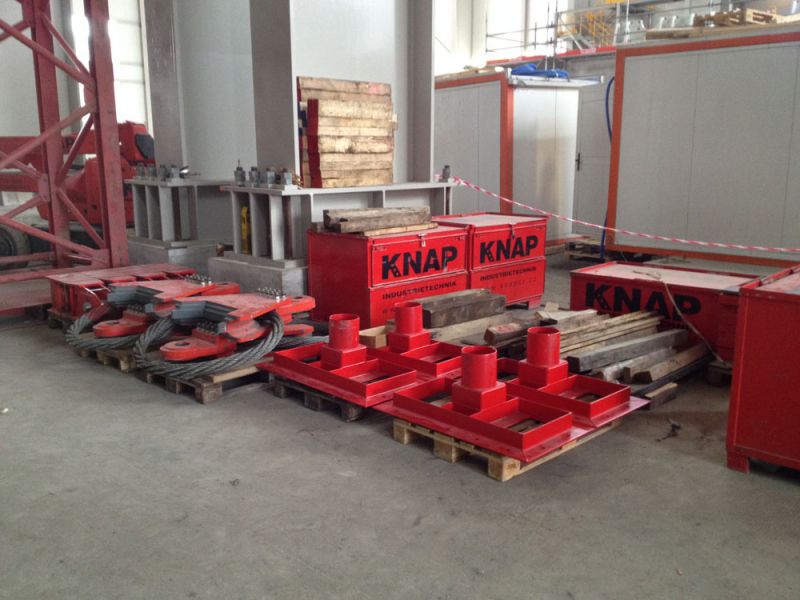

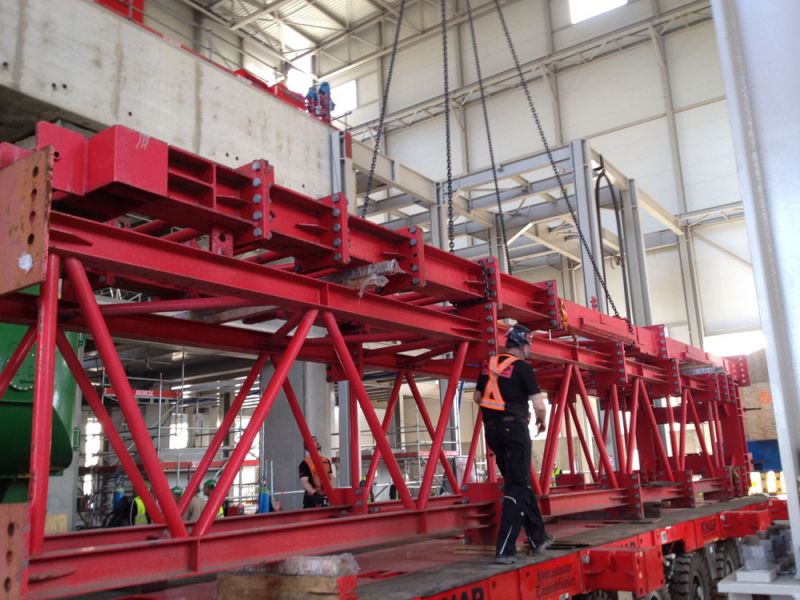

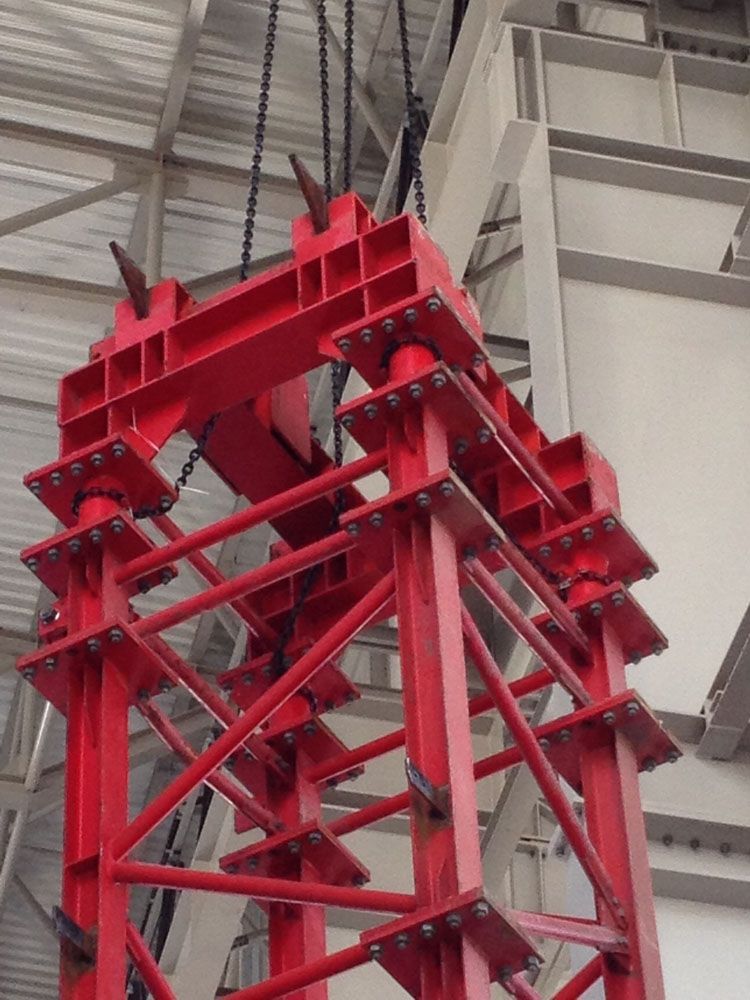

  • Montáž podpěrné konstrukce a Lift systems 24A-48A lanových zvedáků Dorman long DL-S108


7

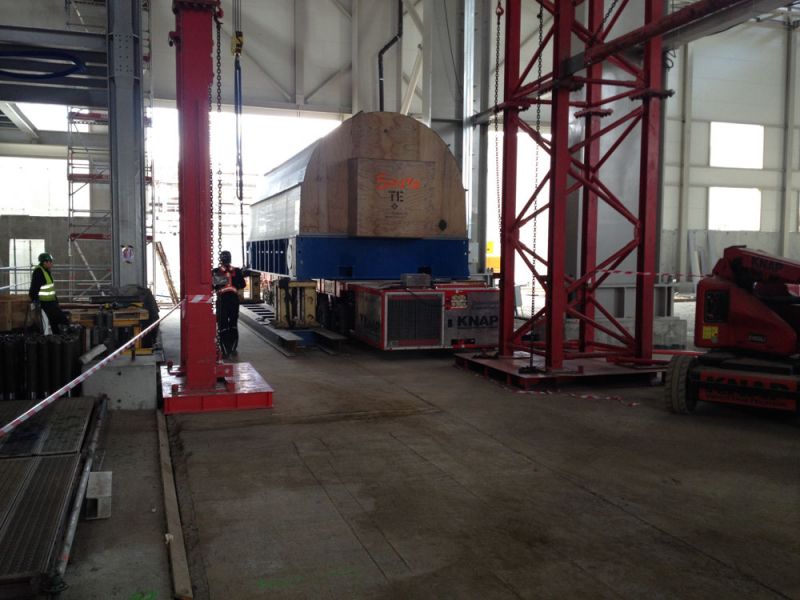

Fáze 7

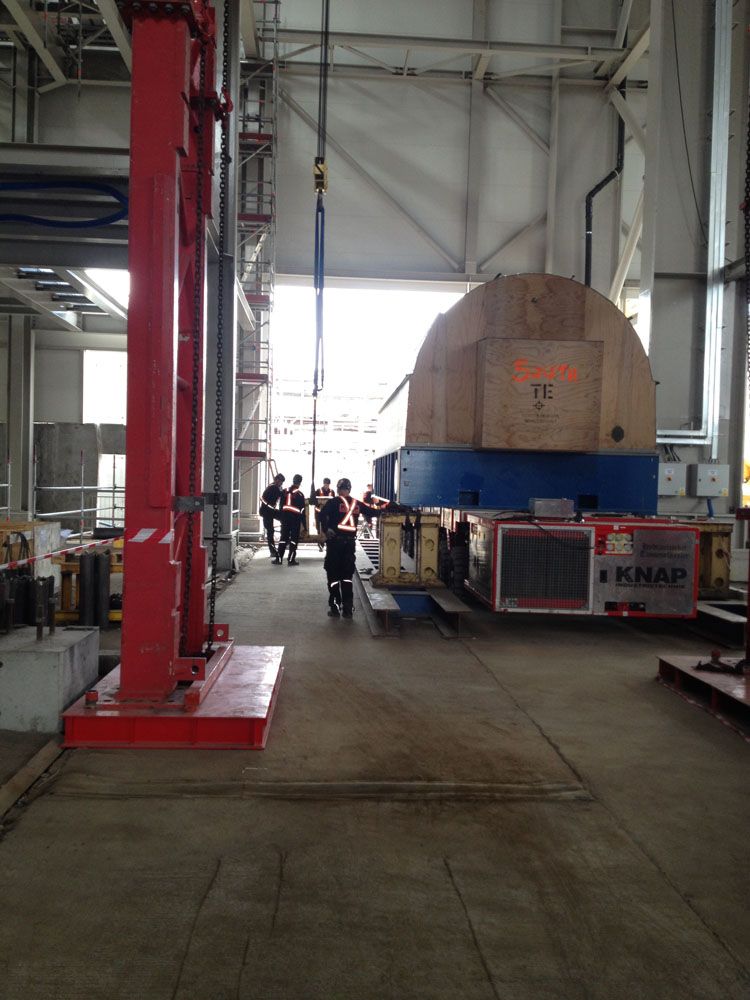

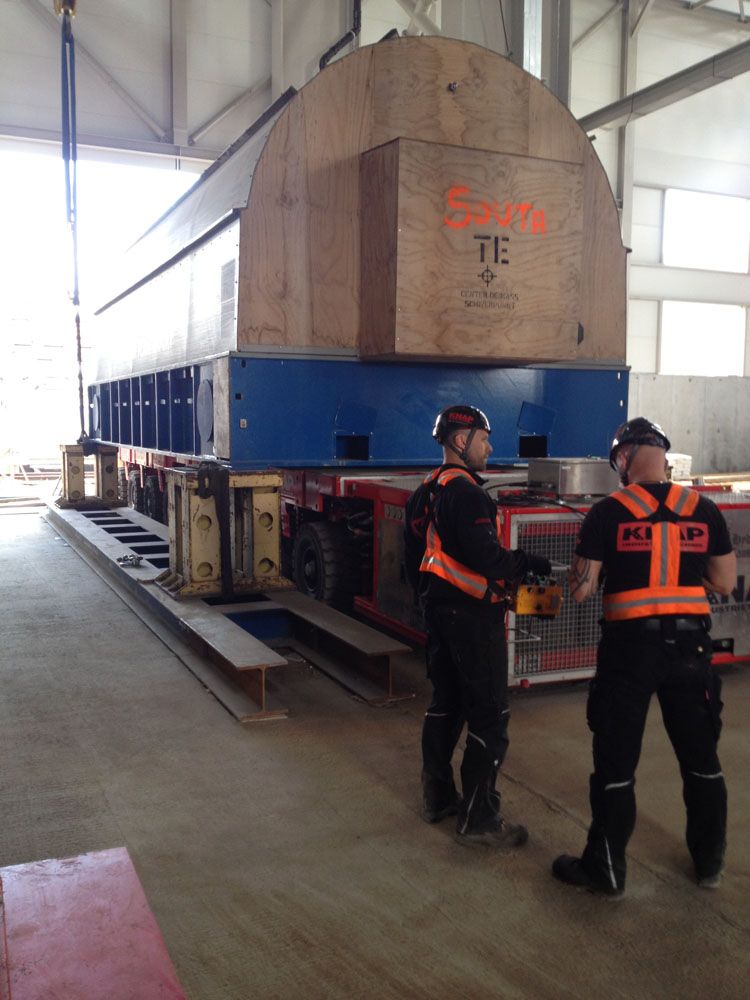

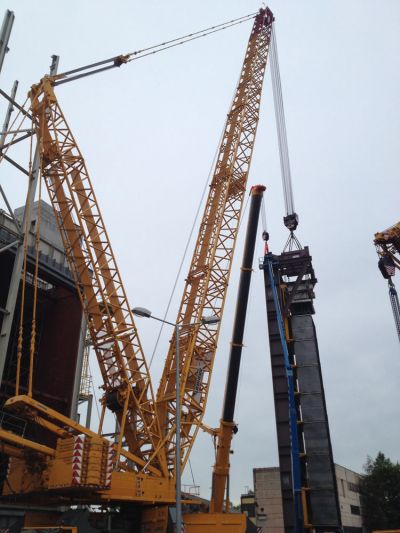

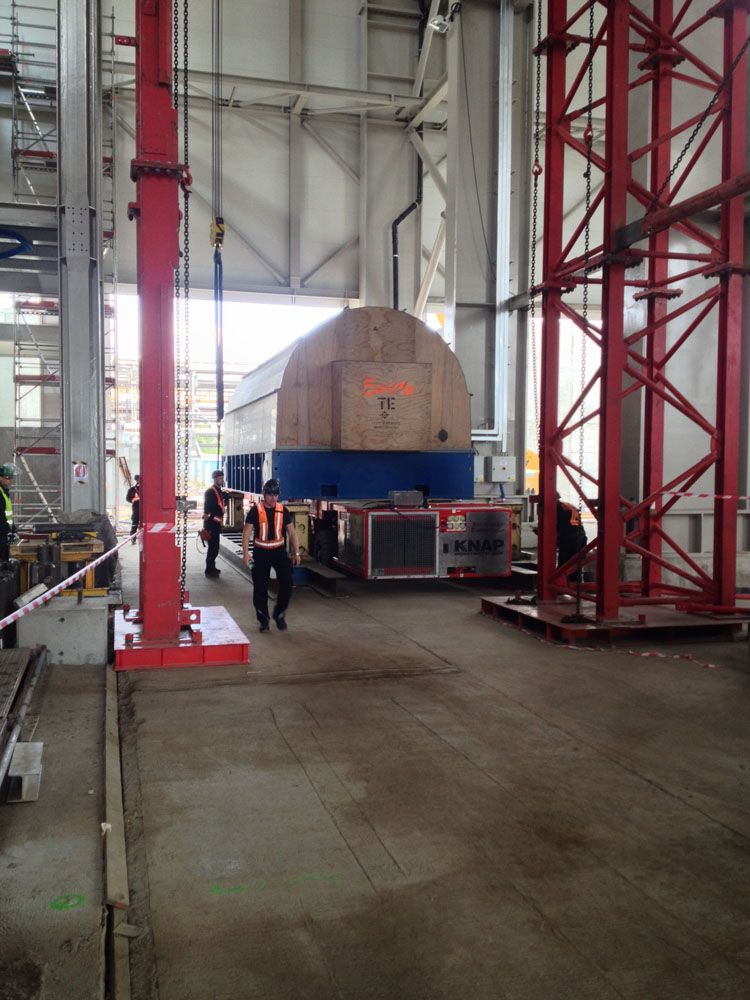

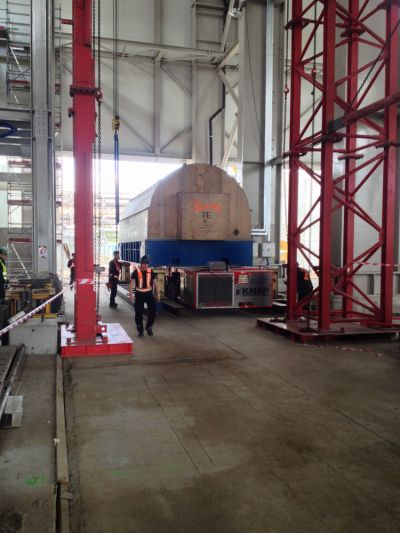

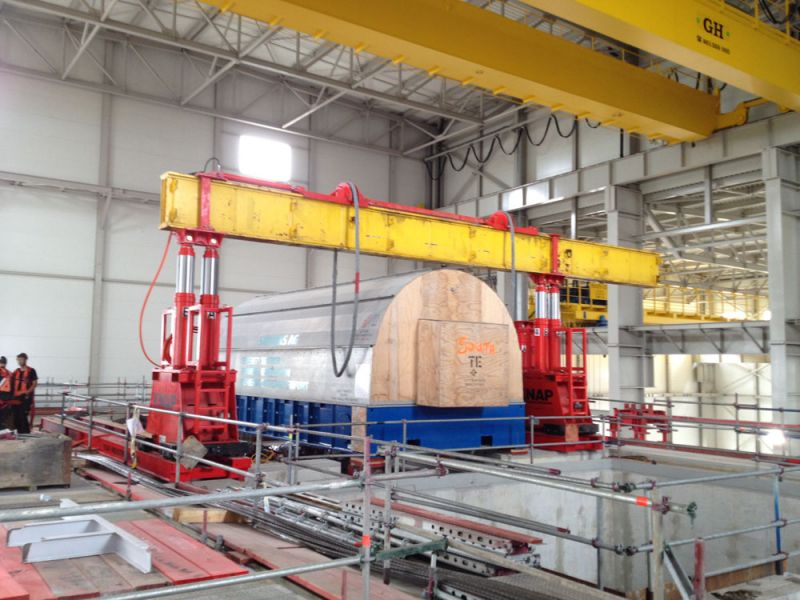

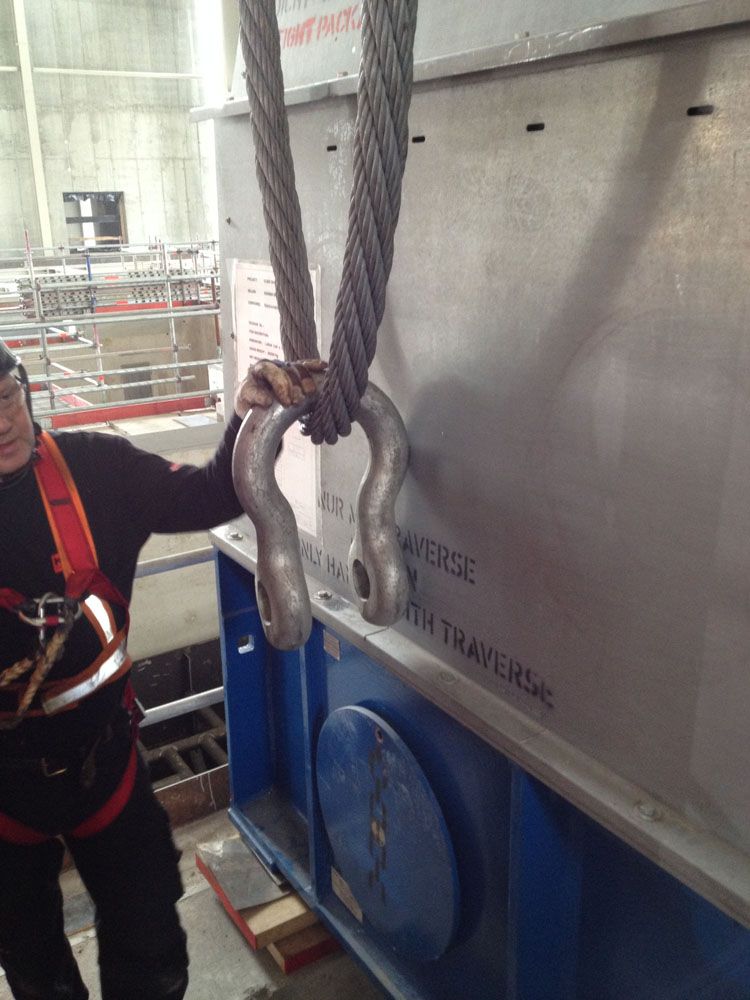

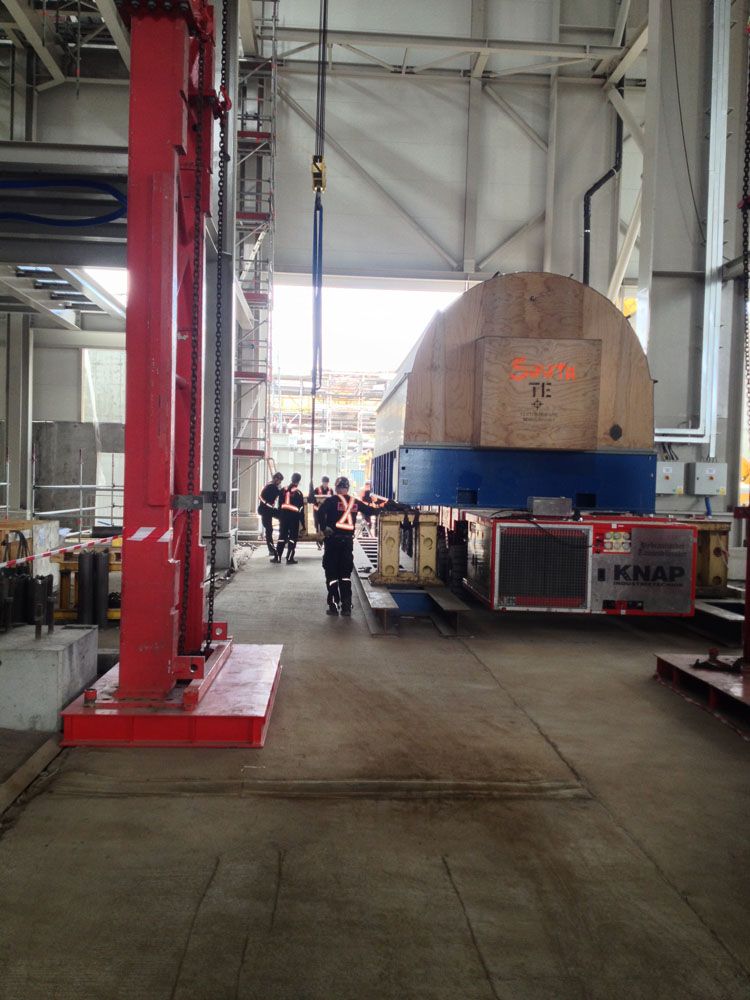

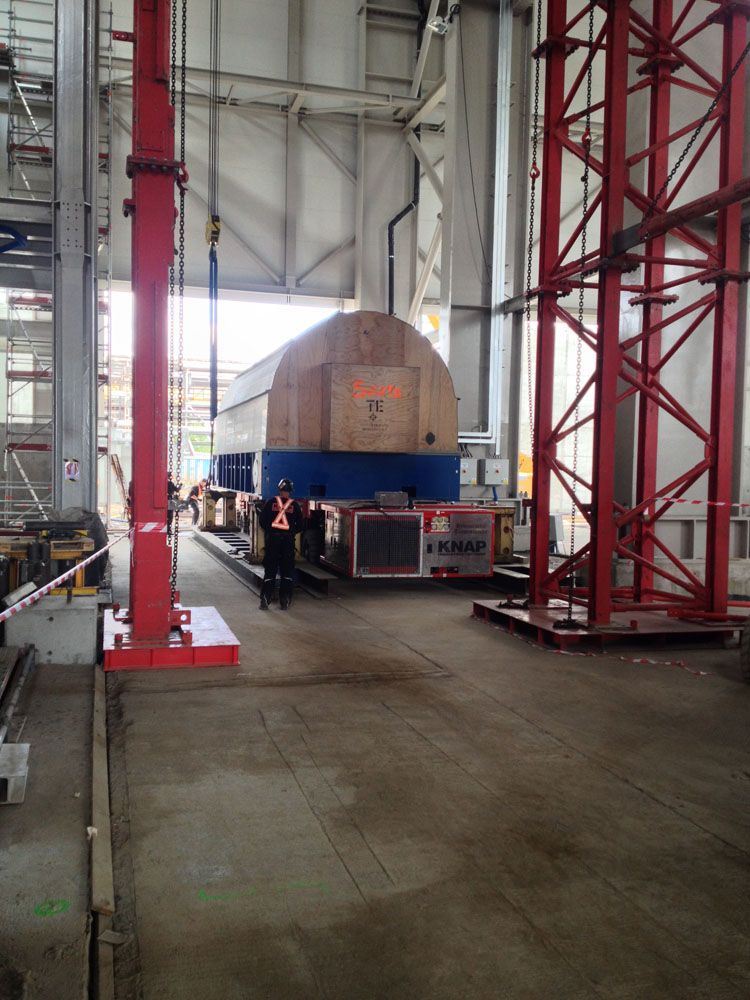

  • Zvednutí generátoru na turbo stolici a usazení na dočasnou pozici Dorman long DL-S108


8

Fáze 8

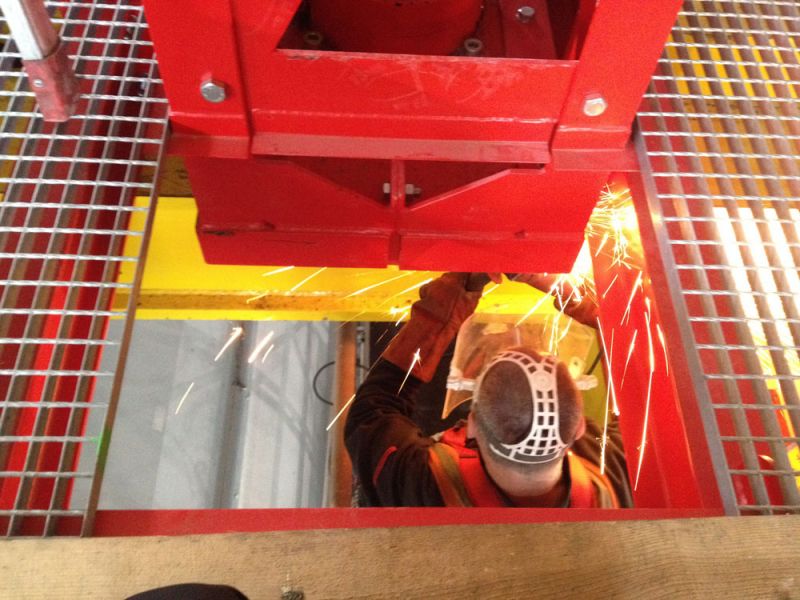

  • Demontáž podpěrné konstrukce a Lift systems 24A-48A lanových zvedáků Dorman long DL-S108


9

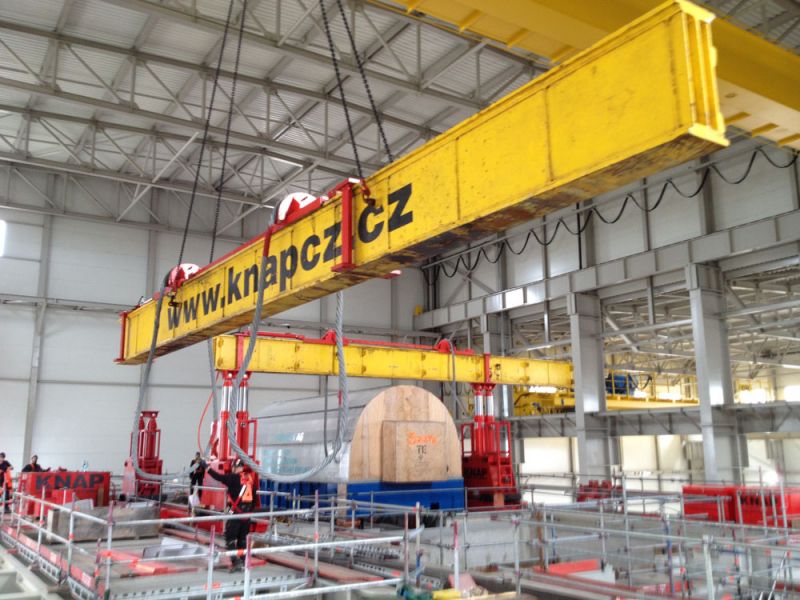

Fáze 9

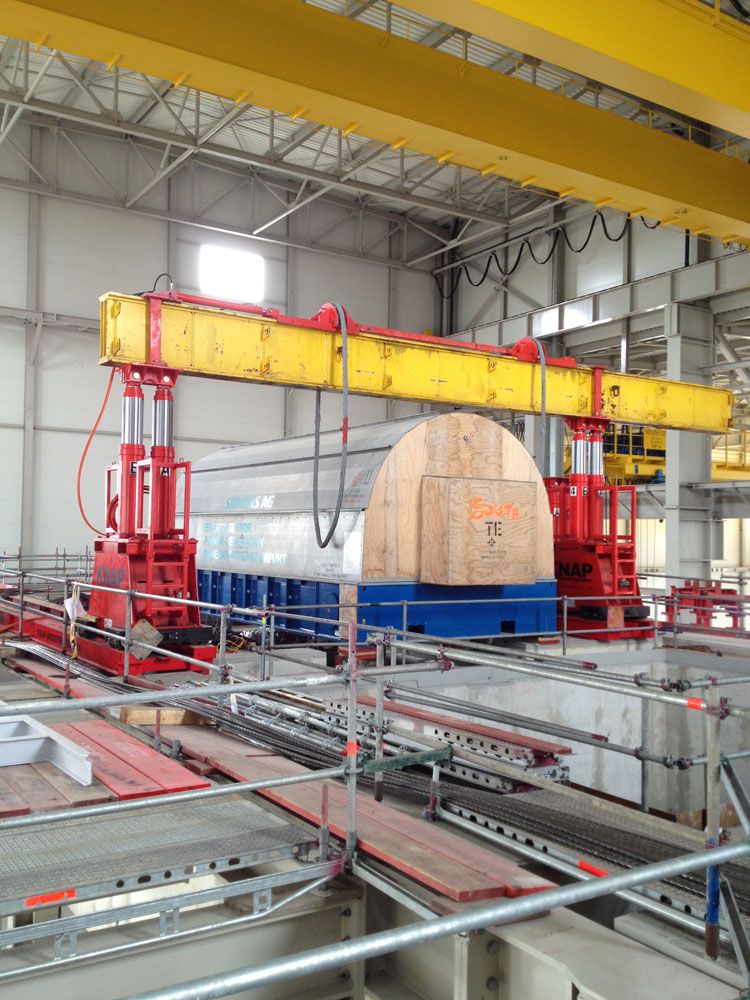

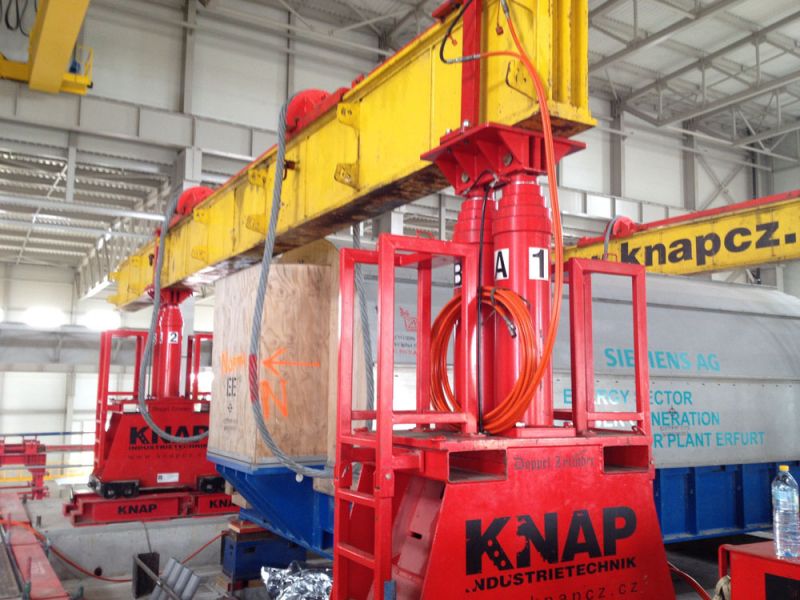

  • Posunutí generátoru Lift systems 24A-48A na finální pozici


10

Fáze 10

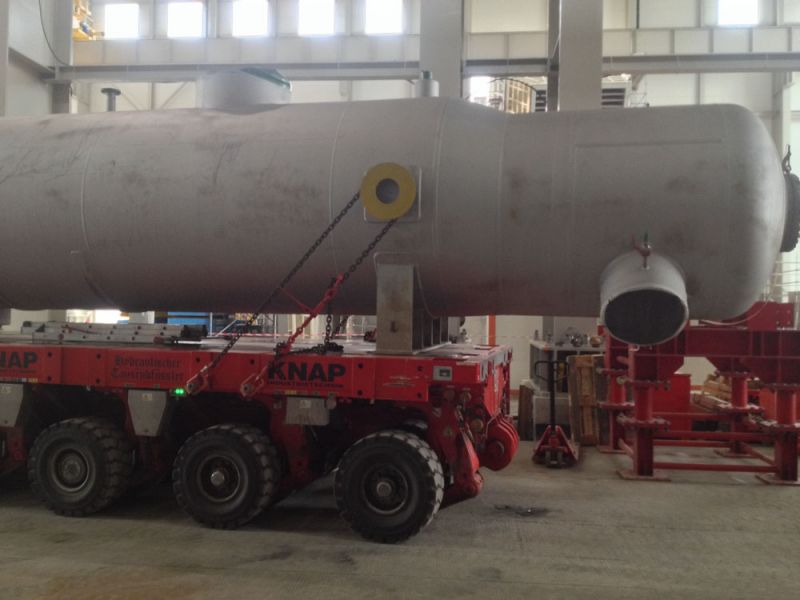

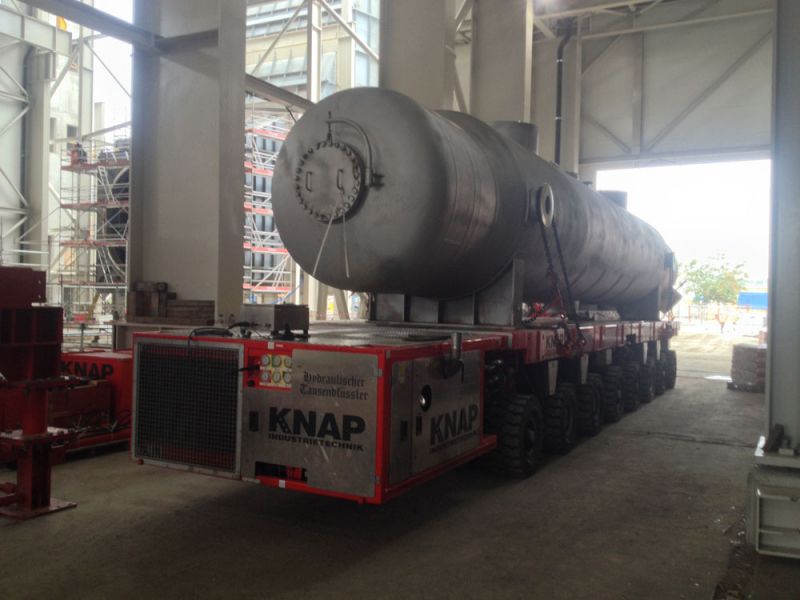

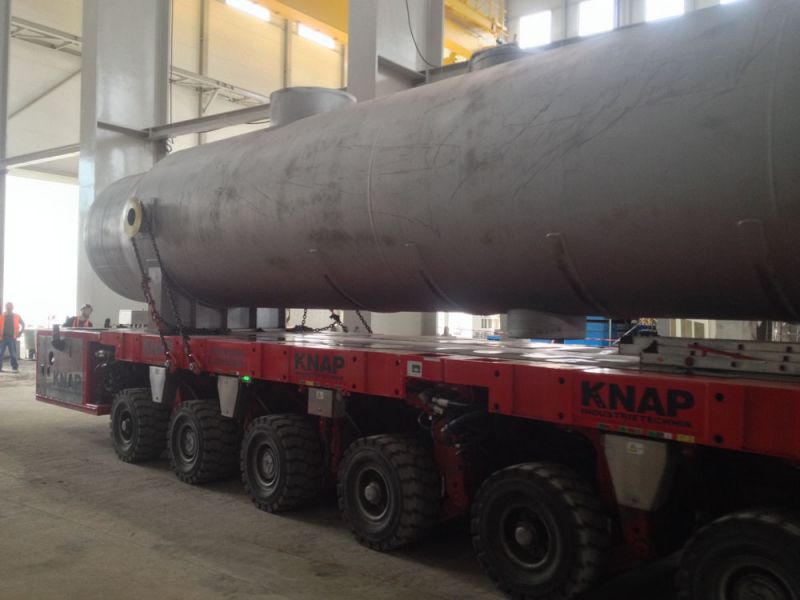

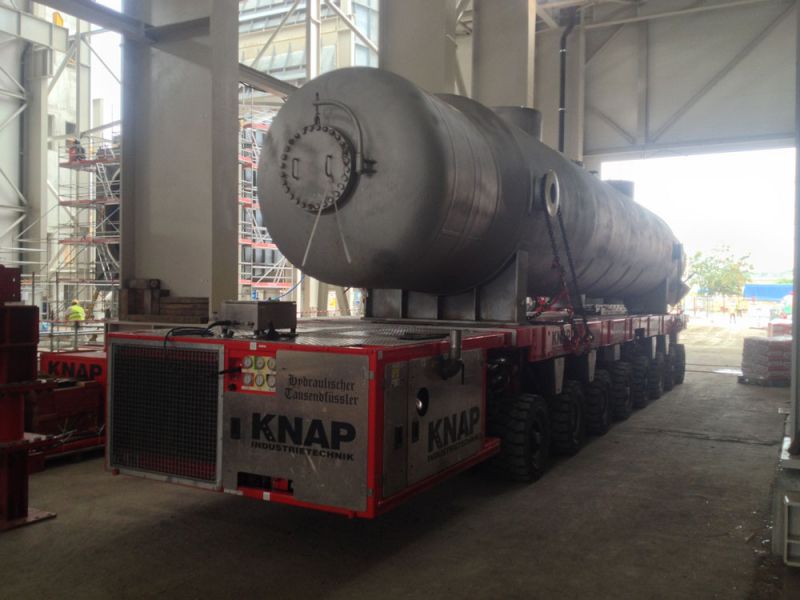

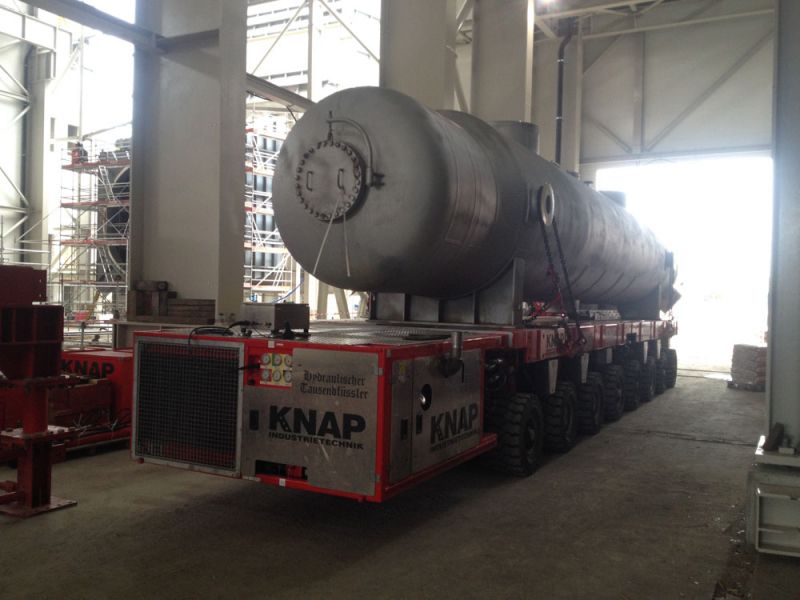

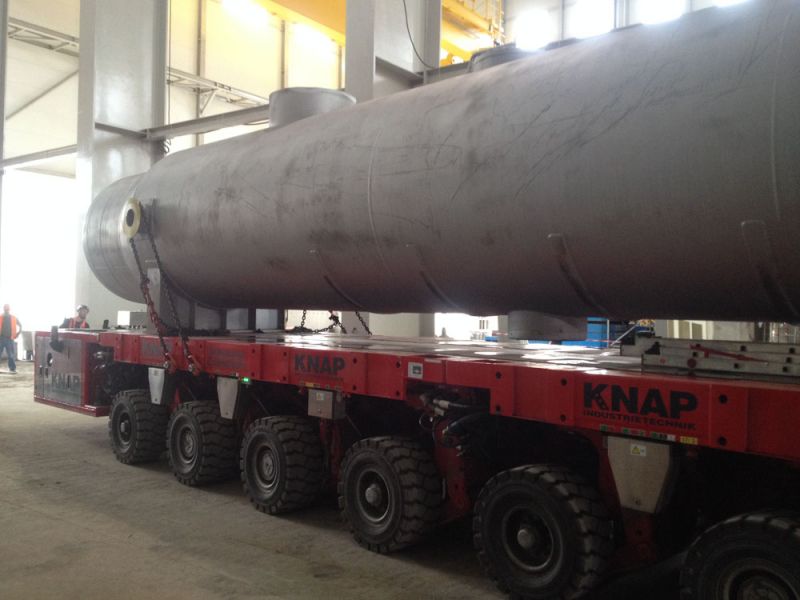

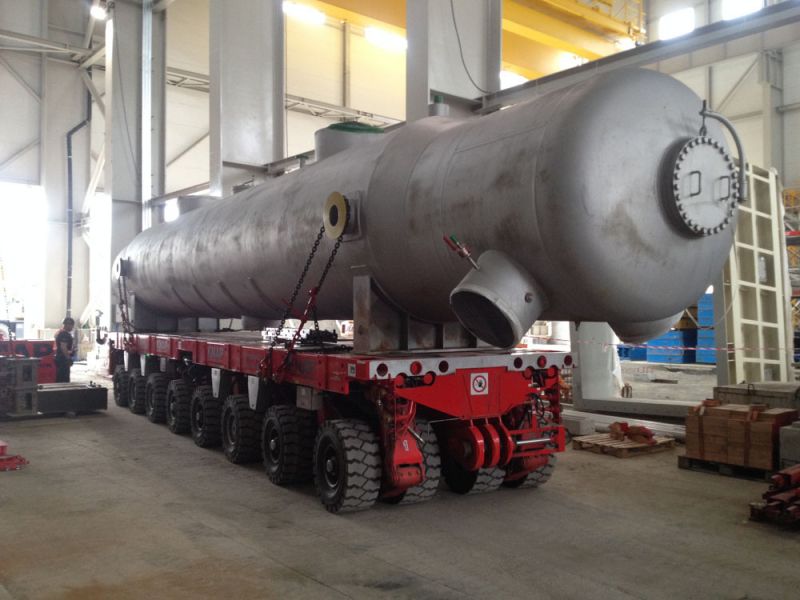

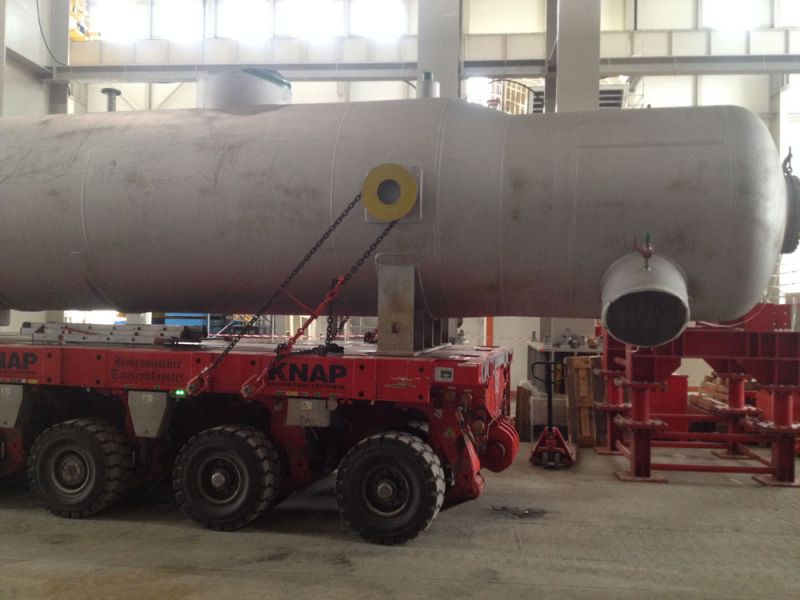

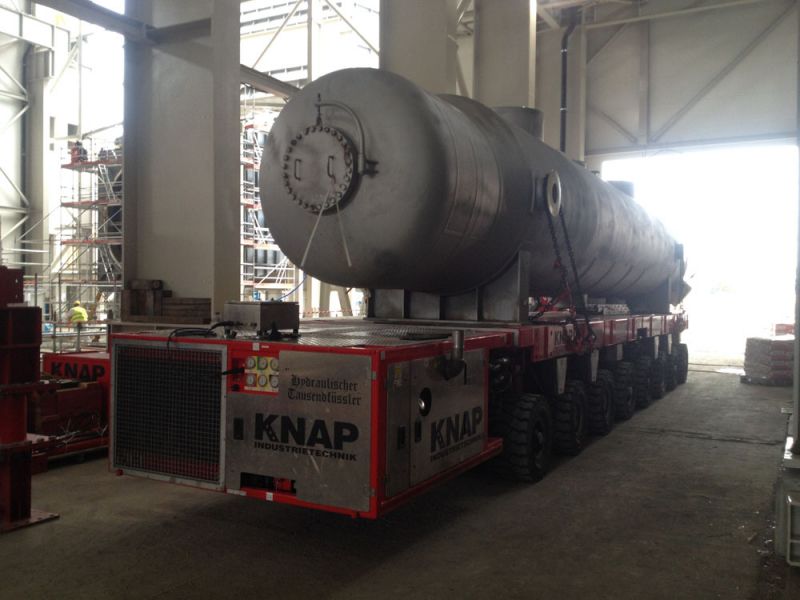

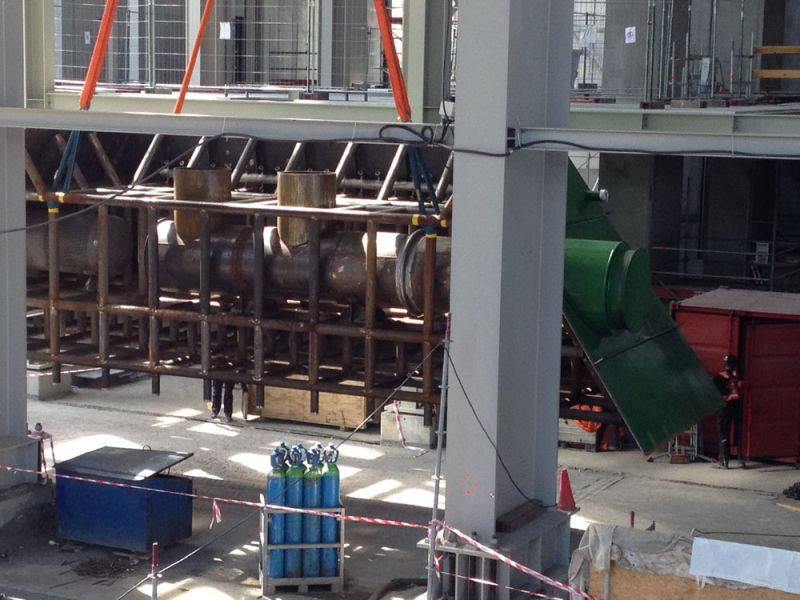

  • Transport a usazení ohříváků na finální pozici


11

Fáze 11

  • Odvoz technického vybavení
