ELEKTRÁRNA LEDVICE NOVÝ ZDROJ 660 MW / ČESKÁ REPUBLIKA: Instalace napájecí nádrže na základový podstavec ve strojovně

ledvice image 1

ledvice image 2

ledvice image 3

Projekt

Instalace napájecí nádrže na základový podstavec ve strojovně

Místo realizace

Elektrárna Ledvice nový zdroj 660 MW / Česká Republika

Datum realizace

První kvartál roku 2010

Objednavatel

METROSTAV

Investor projektu

DOOSAN ŠKODA POWER, ŠKODA PRAHA INVEST, ČEZ

Vykonavatel projektu

KNAP INDUSTRIETECHNIK, HANYŠ

Napájecí nádrž

délka 22,8m průměr 4,6m hmotnost 98t

1

Fáze 1

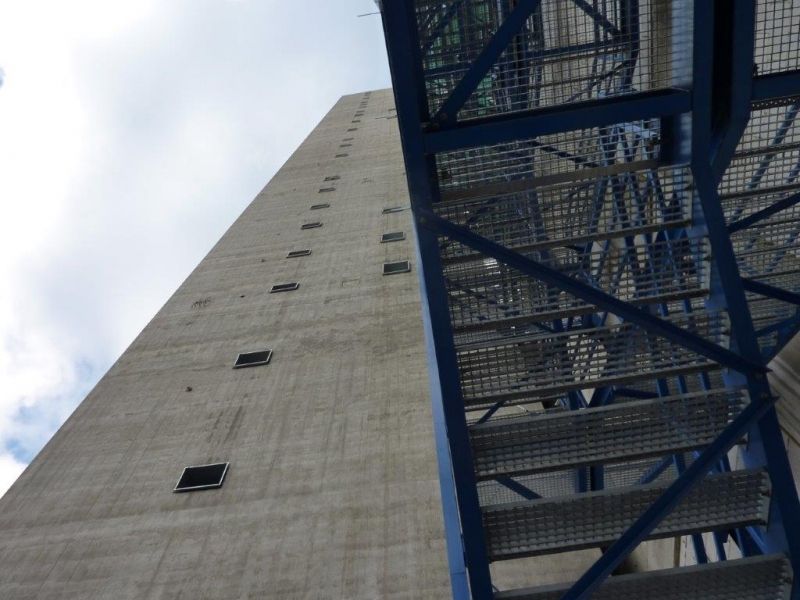

  • Transport stěhovací techniky na místo realizace projektu.
  • Vybalení stěhovací techniky.
  • Vyvezení stěhovací techniky do horního patra strojovny.

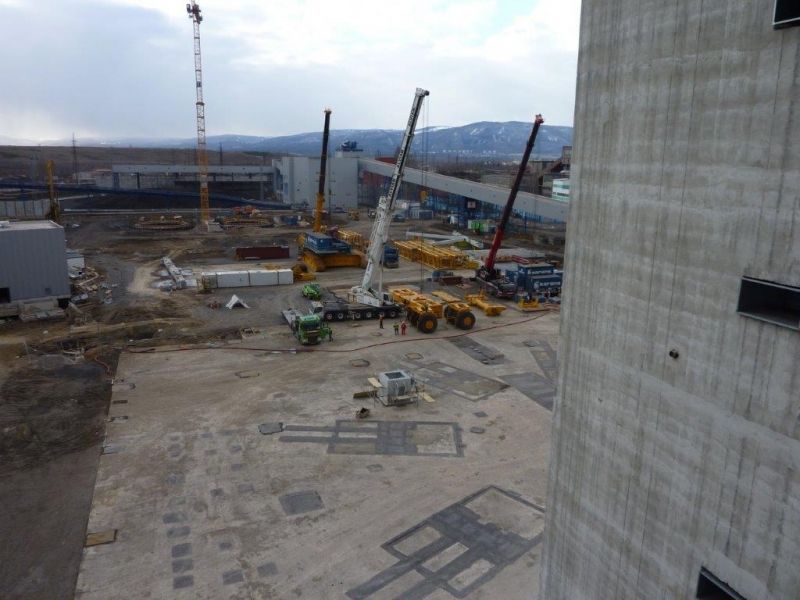

01-Ledvice-nadrz-2010-prvni-kvartal

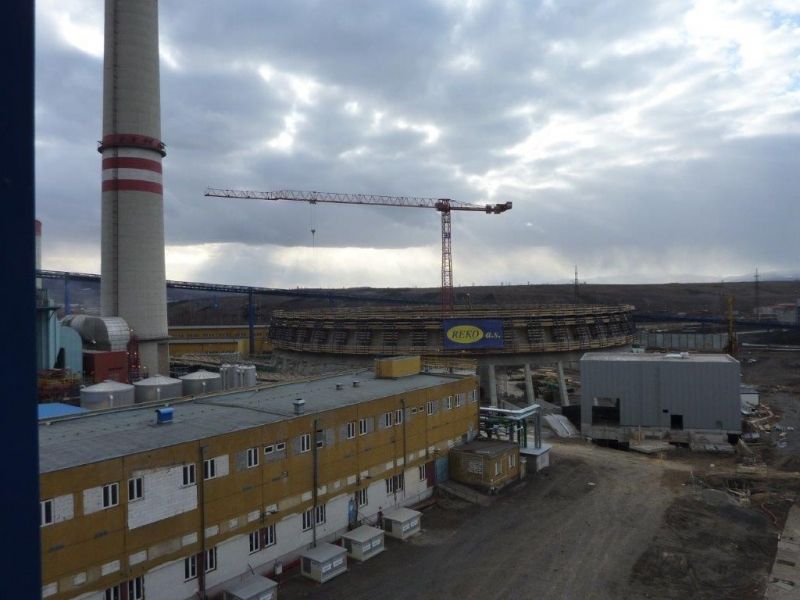

02-Ledvice-nadrz-2010-prvni-kvartal
03-Ledvice-nadrz-2010-prvni-kvartal

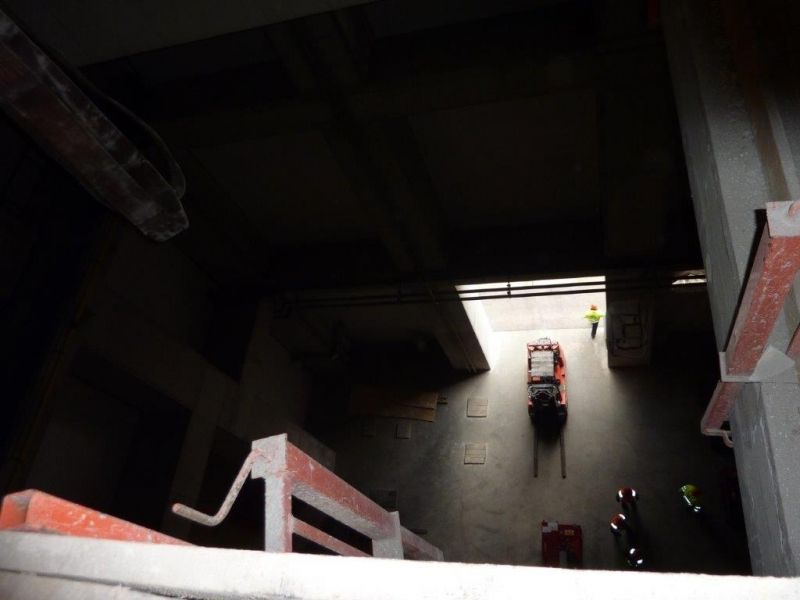

04-Ledvice-nadrz-2010-prvni-kvartal

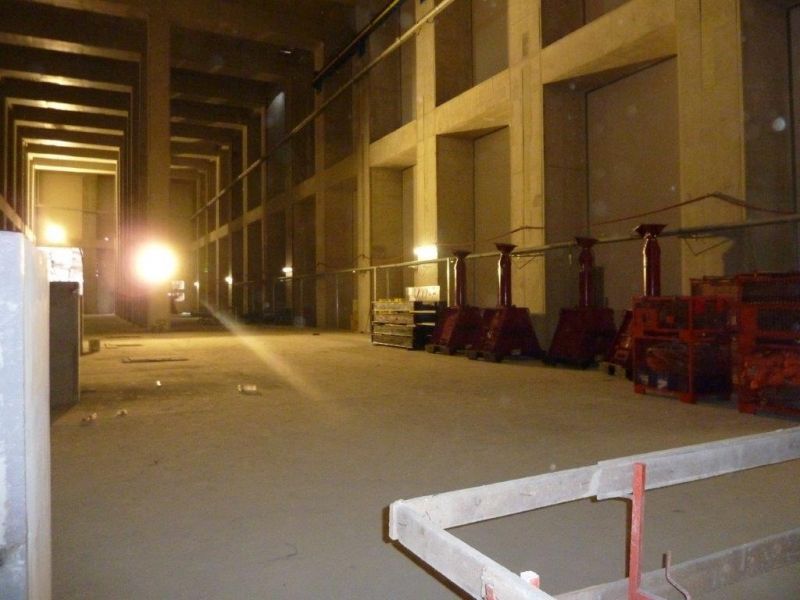

05-Ledvice-nadrz-2010-prvni-kvartal

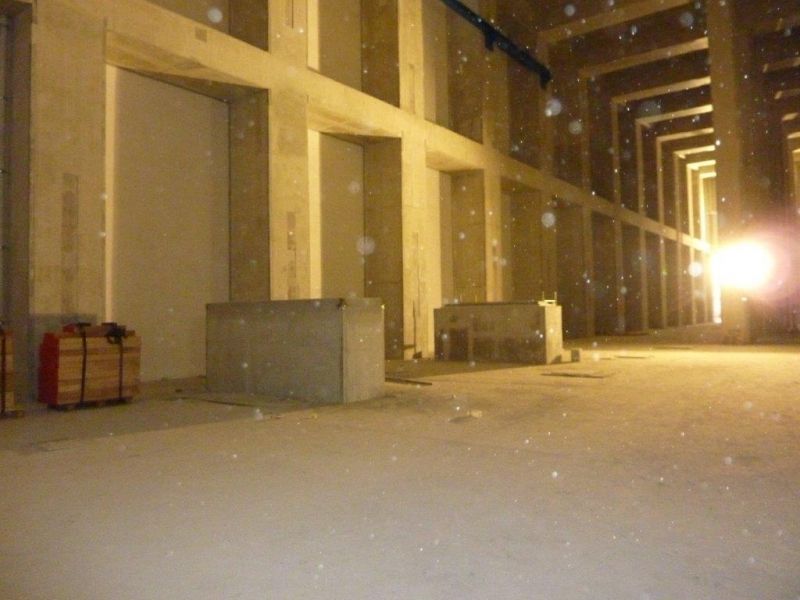

06-Ledvice-nadrz-2010-prvni-kvartal

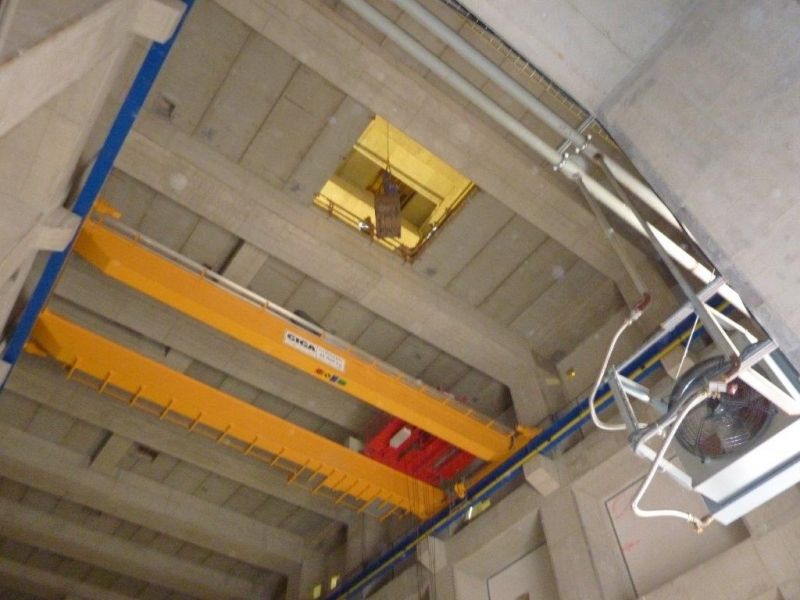

07-Ledvice-nadrz-2010-prvni-kvartal

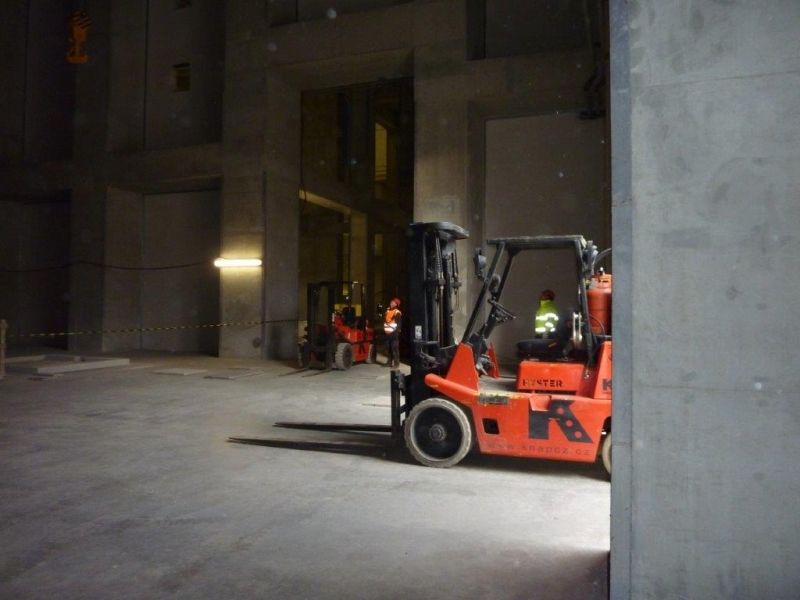

08-Ledvice-nadrz-2010-prvni-kvartal

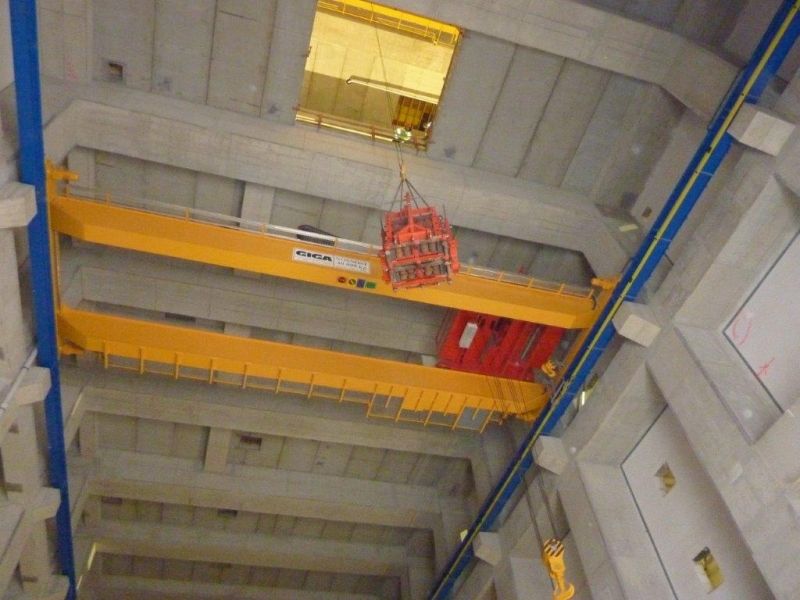

09-Ledvice-nadrz-2010-prvni-kvartal

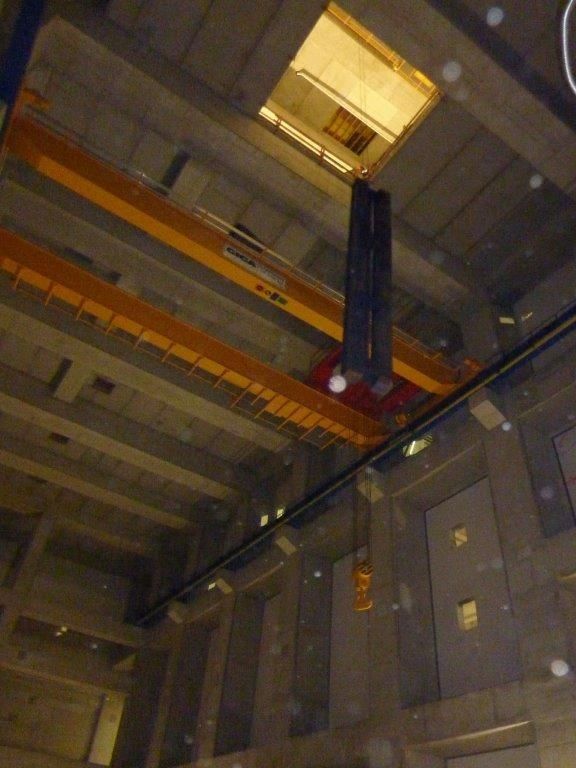

10-Ledvice-nadrz-2010-prvni-kvartal

2

Fáze 2

  • Vyměření pozice kolejí a usazovacích os nádrže.
  • Montáž kolejí ve strojovně dle připravené dokumentace.
  • Montáž Lift-systems 22A/44A na koleje a jeho následné odzkoušení.

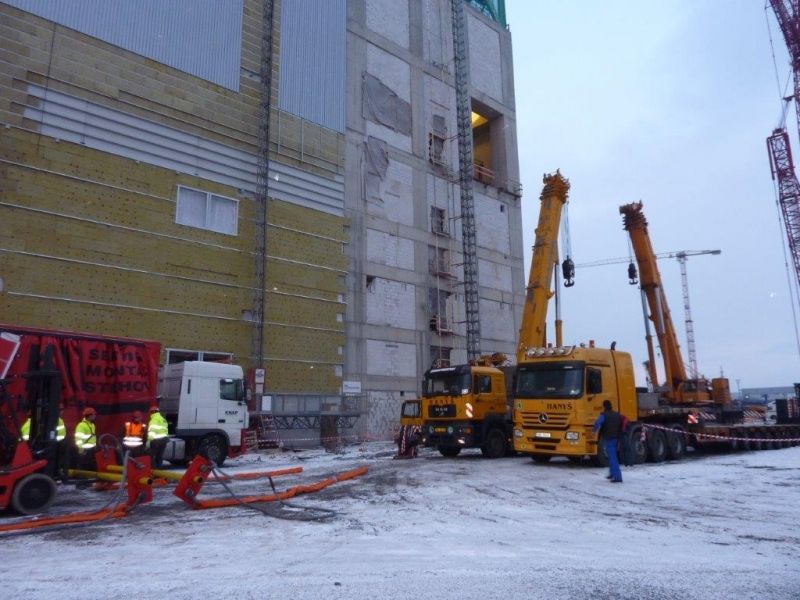

  • Ustavení autojeřábů 2x 350t a naložení proti závaží.

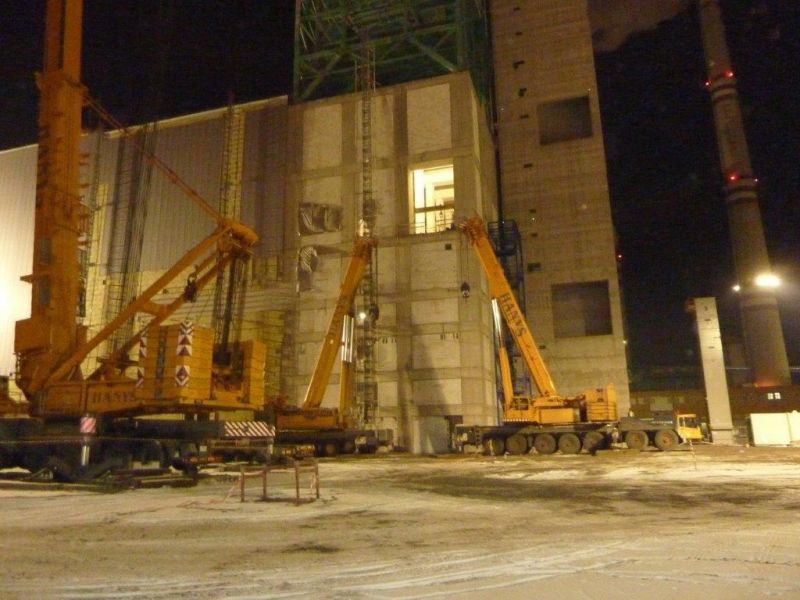

18-Ledvice-nadrz-2010-prvni-kvartal

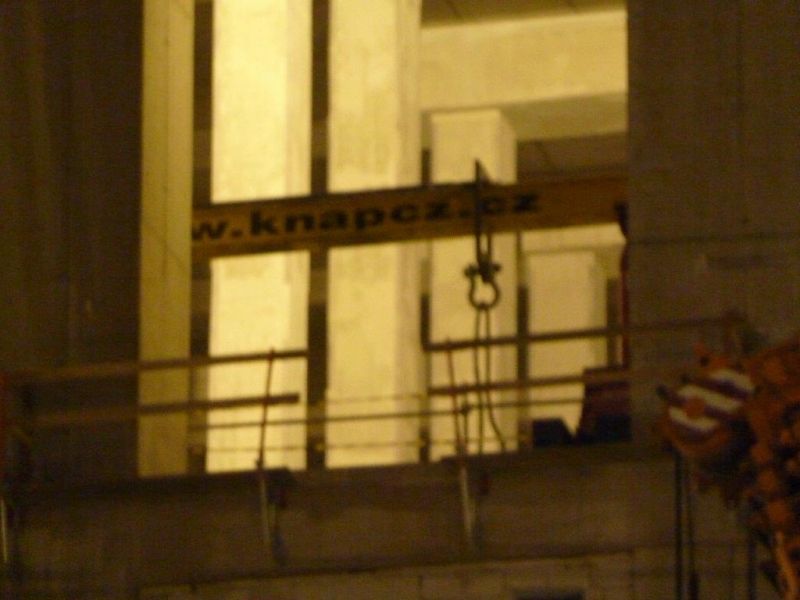

19-Ledvice-nadrz-2010-prvni-kvartal

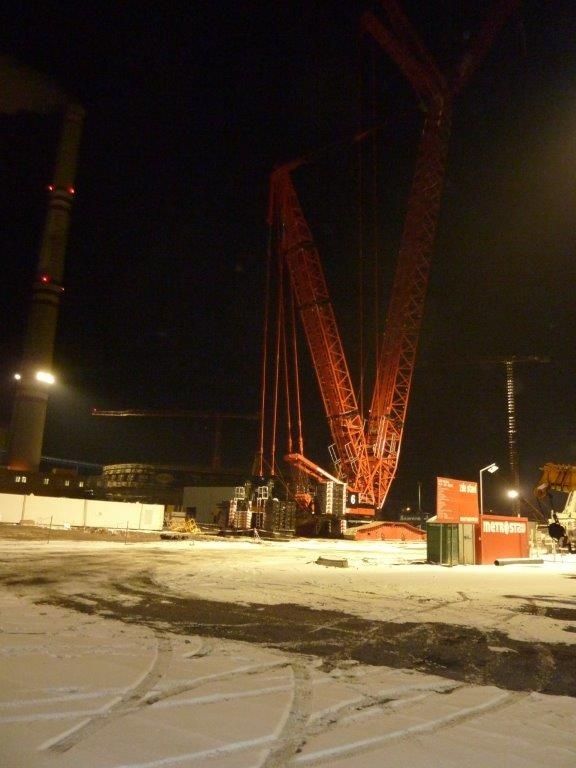

20-Ledvice-nadrz-2010-prvni-kvartal

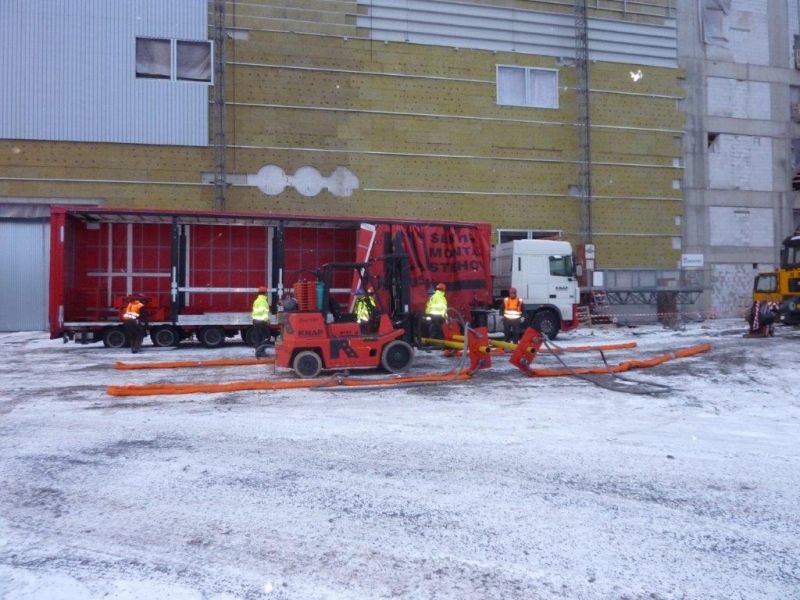

21-Ledvice-nadrz-2010-prvni-kvartal
22-Ledvice-nadrz-2010-prvni-kvartal

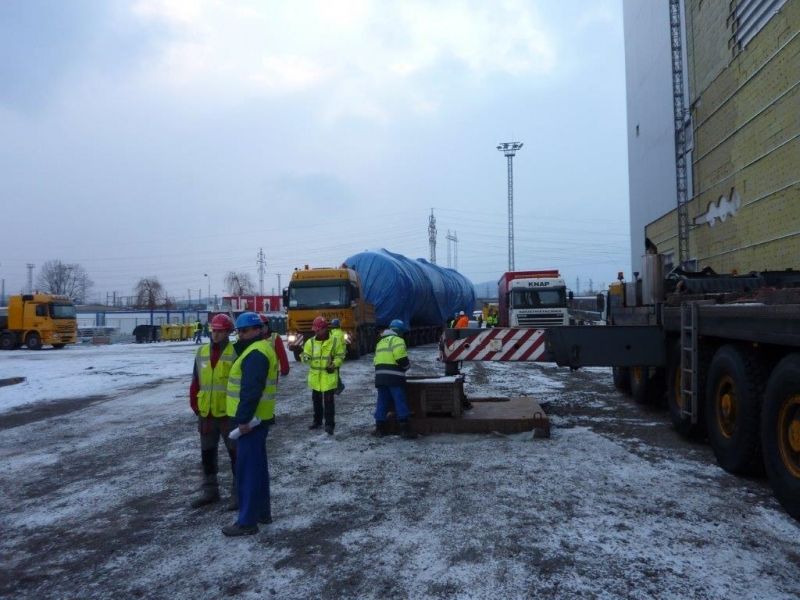

23-Ledvice-nadrz-2010-prvni-kvartal

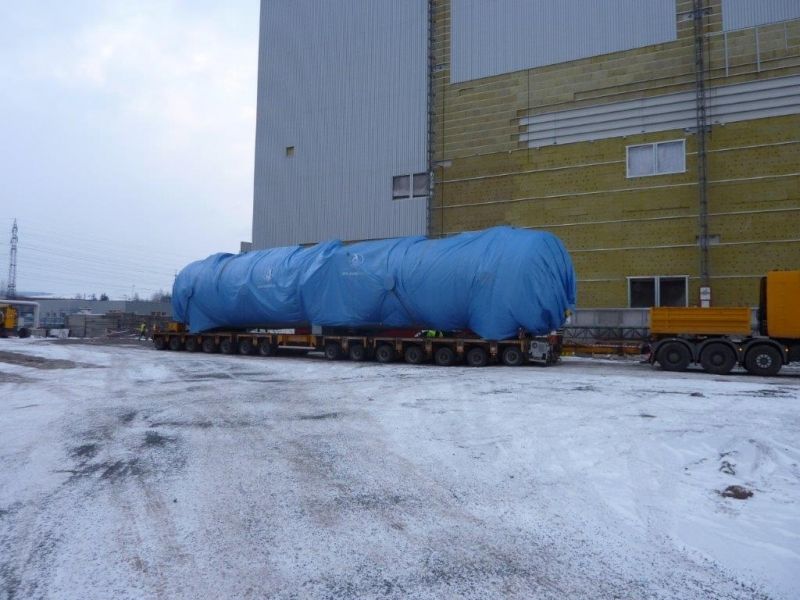

24-Ledvice-nadrz-2010-prvni-kvartal

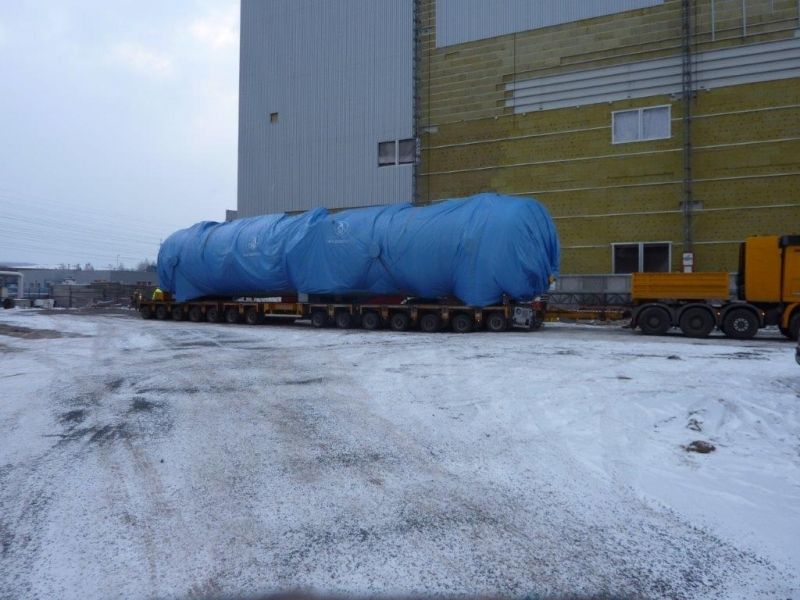

25-Ledvice-nadrz-2010-prvni-kvartal

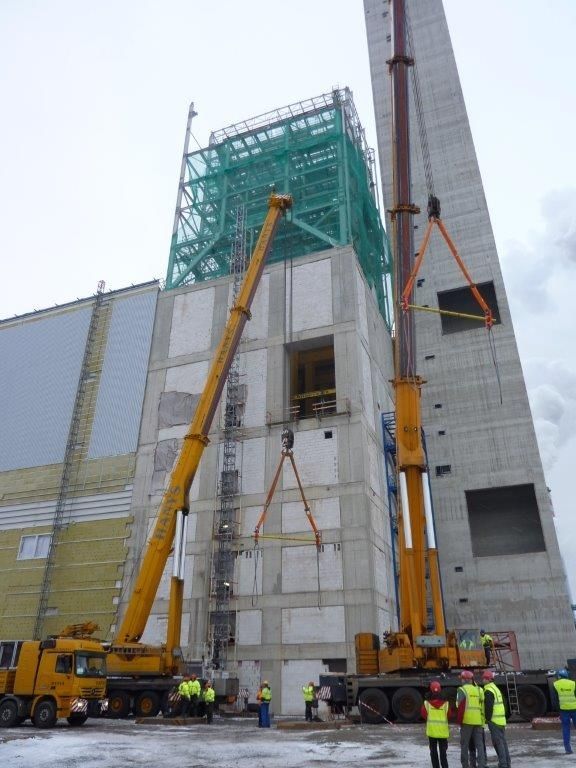

26-Ledvice-nadrz-2010-prvni-kvartal

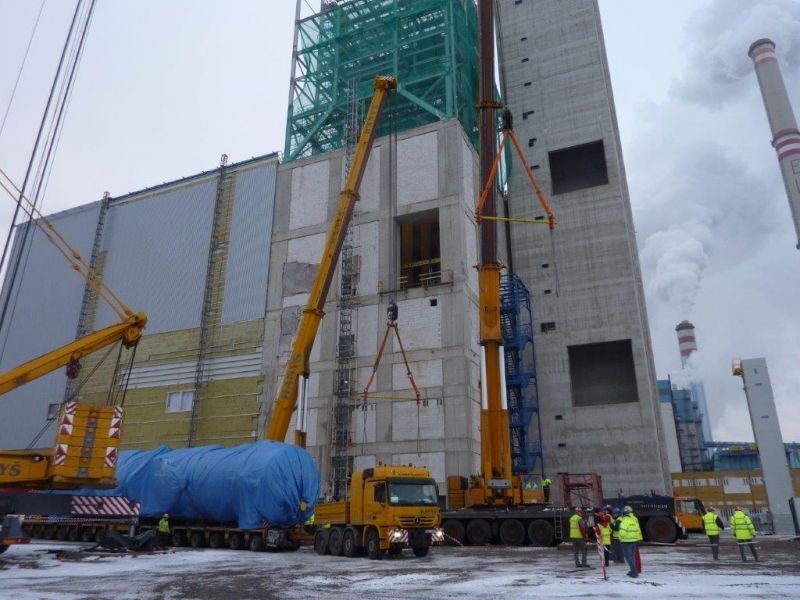

27-Ledvice-nadrz-2010-prvni-kvartal

3

Fáze 3

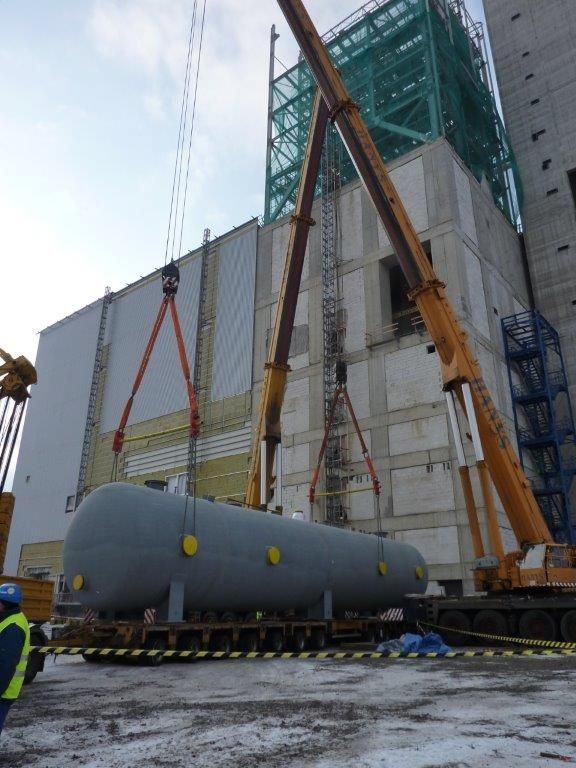

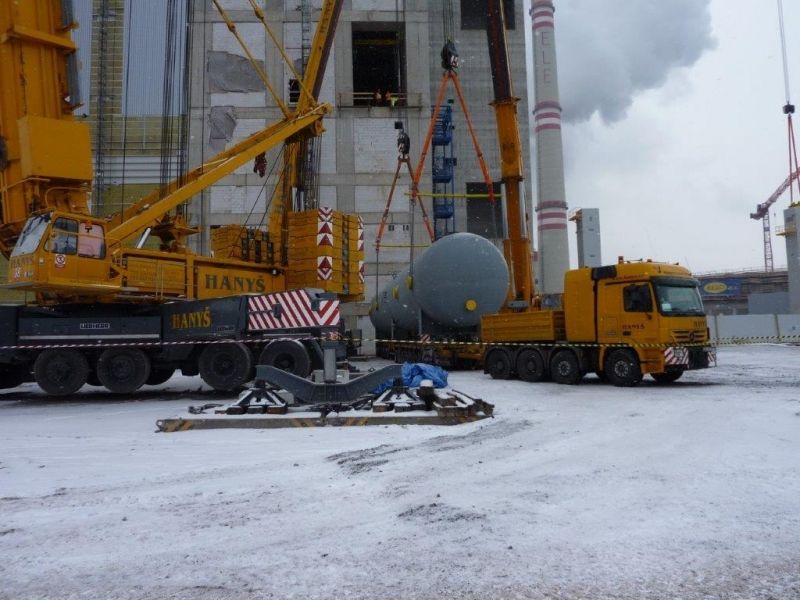

  • Najetí přívěsu s nádrží pod autojeřáby 2x 350t.
  • Uvázání nádrže přes ocelová lana smyčky 40t na rozpěrné traverzy.
  • Zvednutí současně autojeřáby 2x 350t do úrovně montážního otvoru.
  • Spodní část nádrže bude 23m vysoko, pracovní pohyb háku autojeřábu bude v rozmezí cca 33-35m od plochy pod strojovnou.
  • Střed nádrže bude od otočí autojeřábu cca v rozmezí 10-12m.
  • Současné zasunutí nádrže do montážního otvoru strojovny do vzdálenosti prvního úvazu autojeřábu 350t.
  • Uvázání nádrže na první bránu Lift-systems 22A/44A.
  • Odvázání prvního úvazu autojeřábu 350t.
  • Zůstává uvázán pouze autojeřáb 350t.
  • Současné zasouvání nádrže ve strojovně za pomocí Lift-systems 22A/44A a v otevřeném prostoru autojeřábem 350t.
  • Zasunutí nádrže po zadní úvaz autojeřábu 350t a uvázání nádrže na druhou bránu Lift-systems 22A/44A.
  • Kompletní zasunutí nádrže do strojovny.

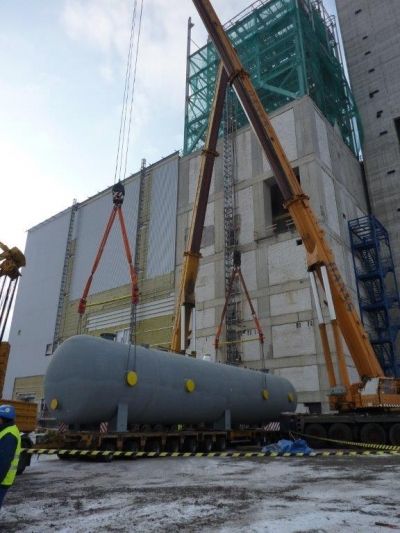

031-Ledvice-nadrz-2010-prvni-kvartal

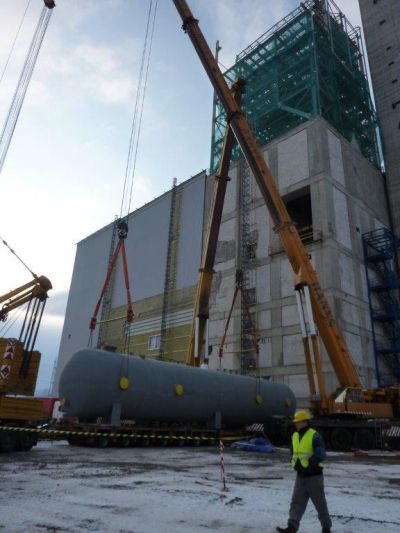

032-Ledvice-nadrz-2010-prvni-kvartal

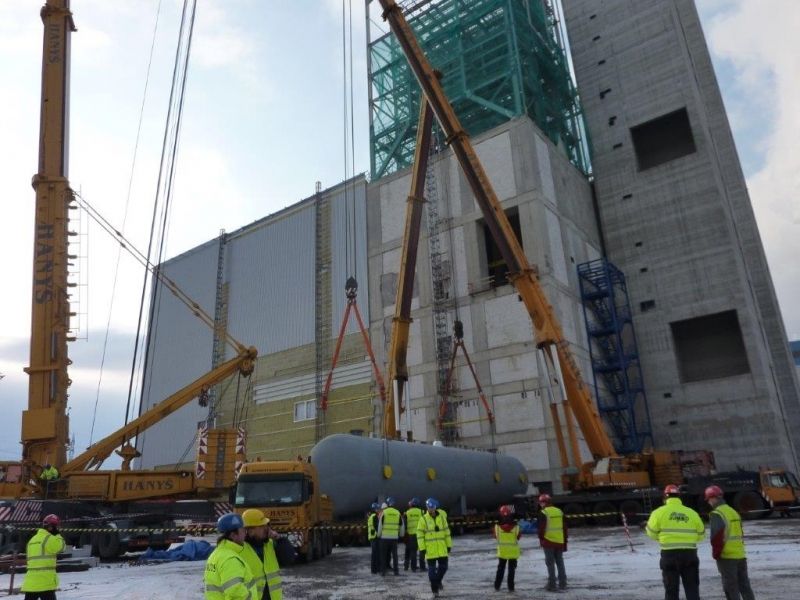

033-Ledvice-nadrz-2010-prvni-kvartal

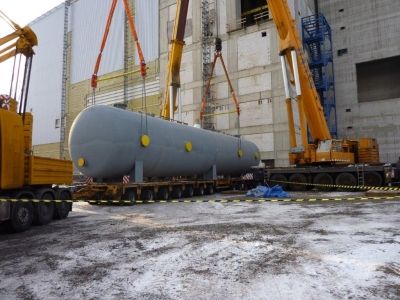

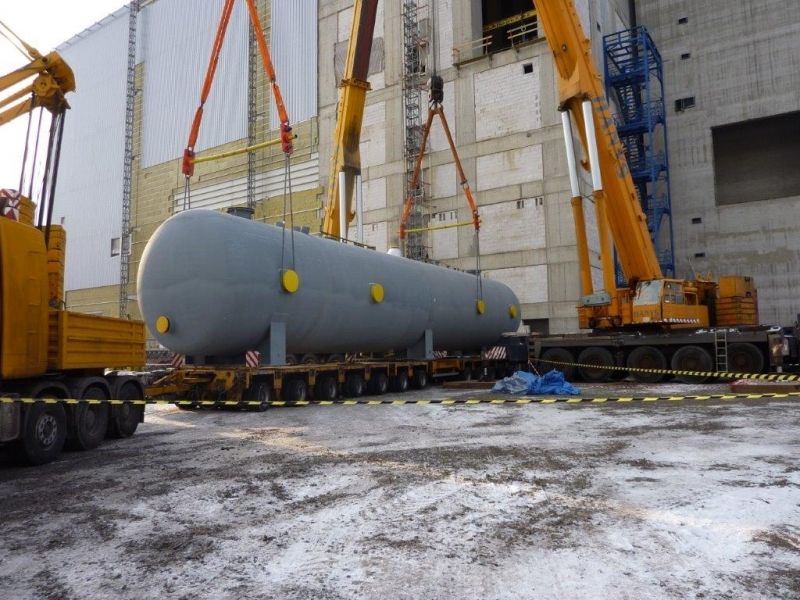

034-Ledvice-nadrz-2010-prvni-kvartal

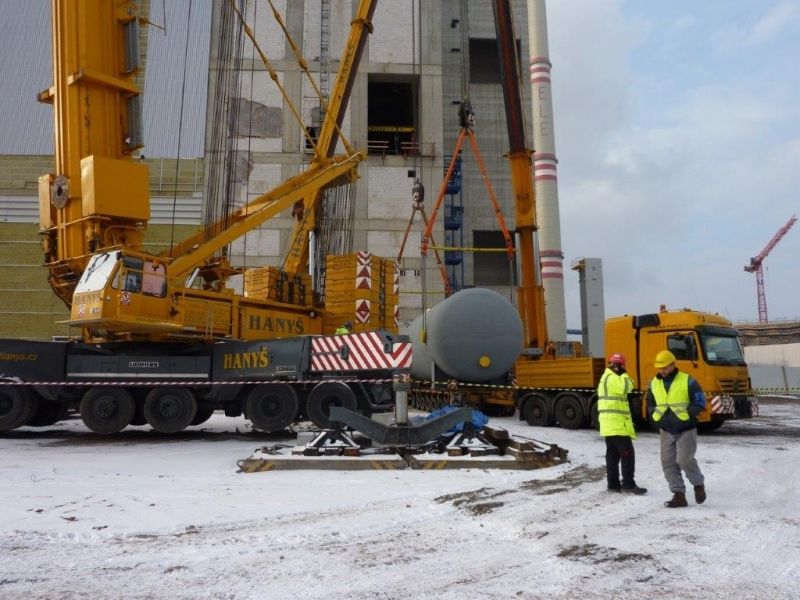

035-Ledvice-nadrz-2010-prvni-kvartal

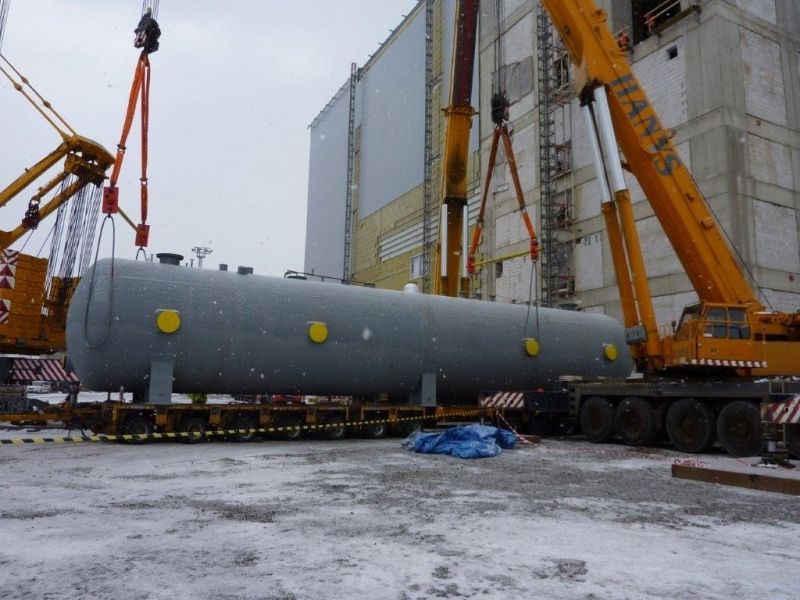

036-Ledvice-nadrz-2010-prvni-kvartal

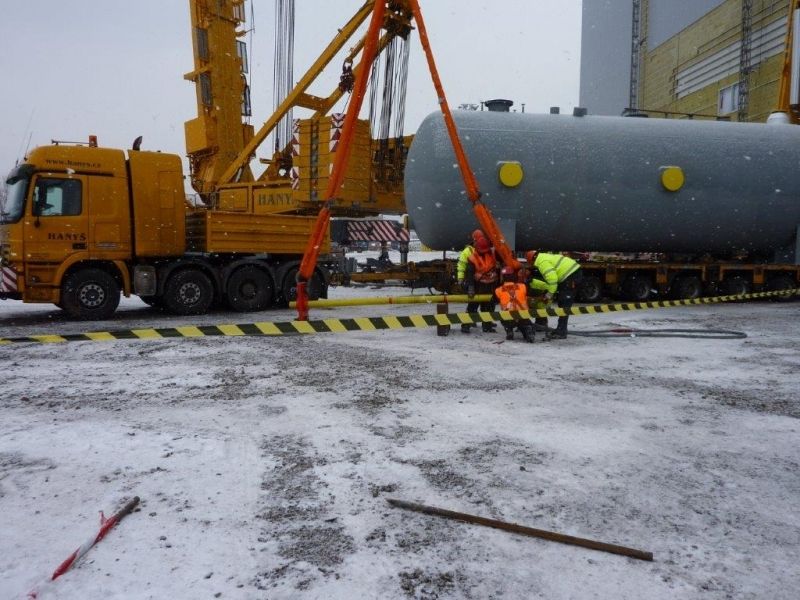

038-1-Ledvice-nadrz-2010-prvni-kvartal

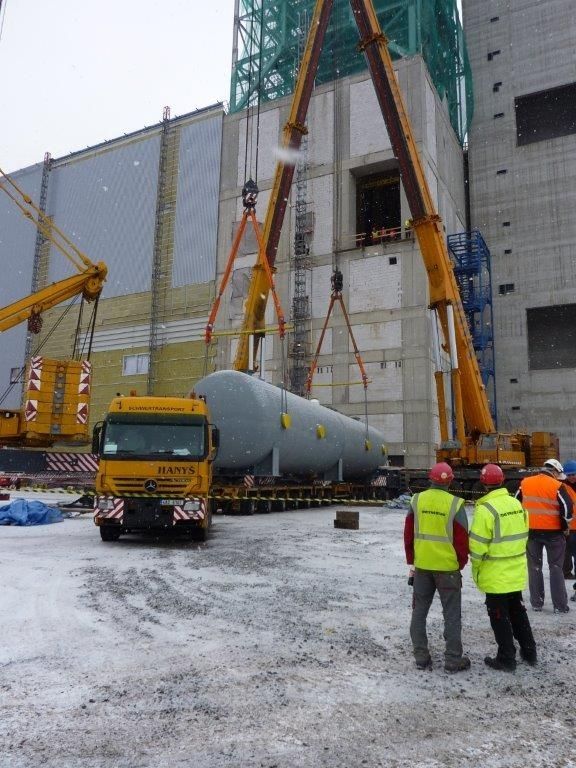

038-2-Ledvice-nadrz-2010-prvni-kvarta

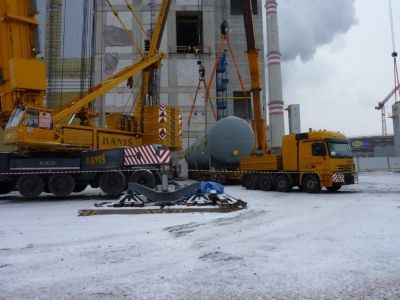

038-3-Ledvice-nadrz-2010-prvni-kvarta

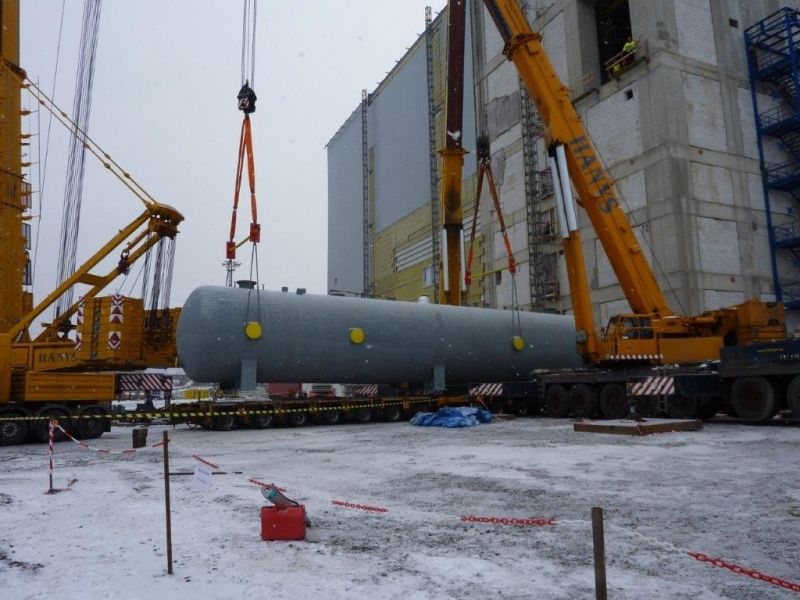

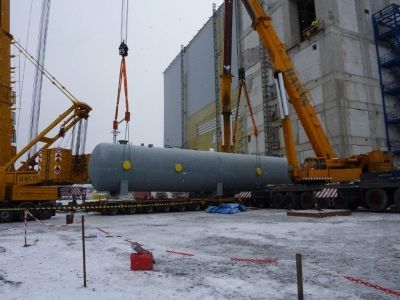

039-Ledvice-nadrz-2010-prvni-kvartal

4

Fáze 4

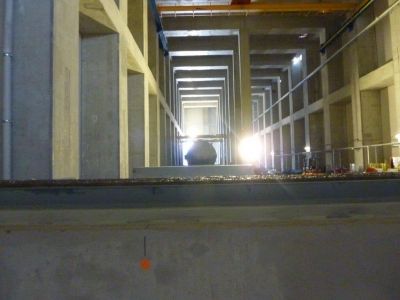

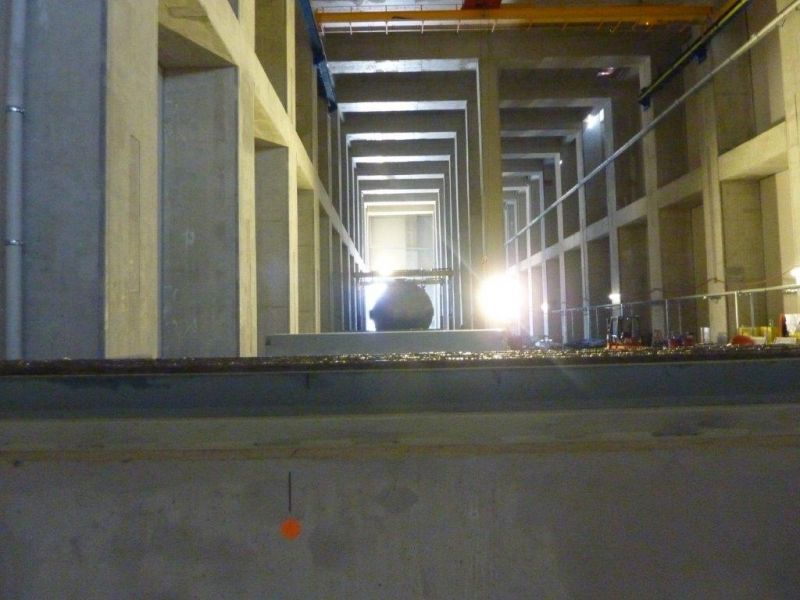

  • Zavezení nádrže pod betonové podstavce.
  • Zvednutí nádrže do potřebné výšky v rozmezí cca 2500- 2700mm.

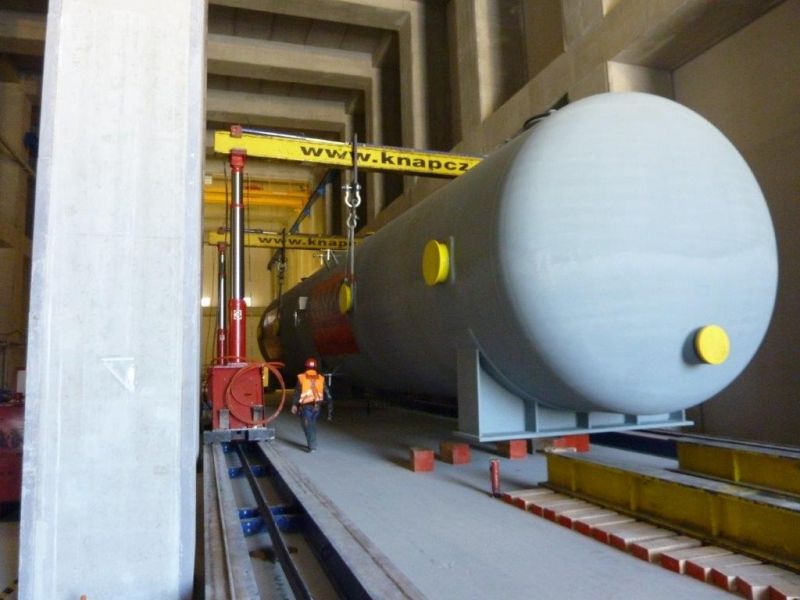

  • Usazení nádrže na podstavné patky na příčné a podélné osy.
  • Kompletní rozložení Lift-systems 22A/44A.
  • Svezení stěhovací techniky do přízemí strojovny.

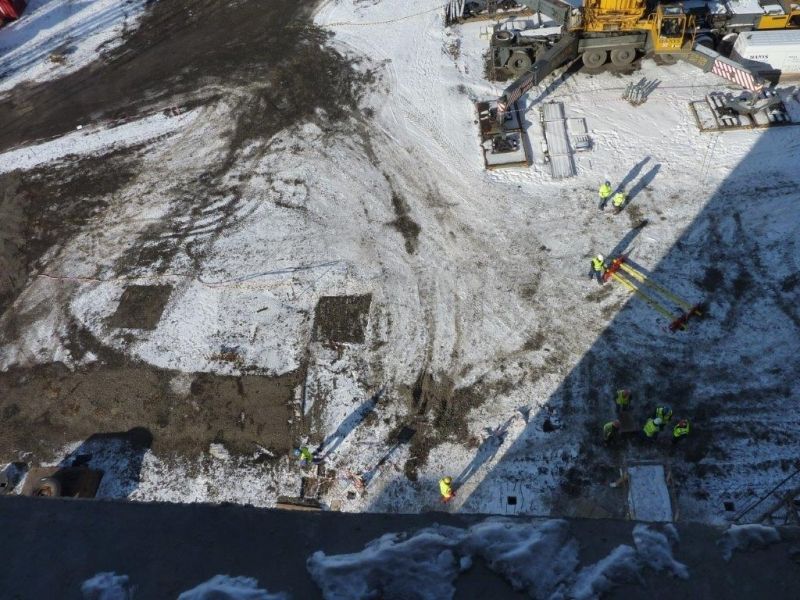

  • Naložení stěhovací techniky a odjezd.

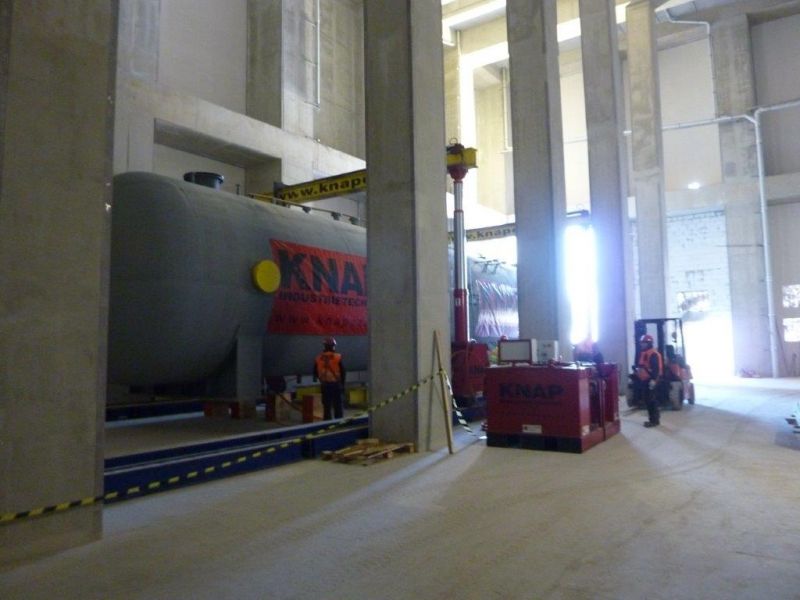

110-Ledvice-nadrz-2010-prvni-kvarta

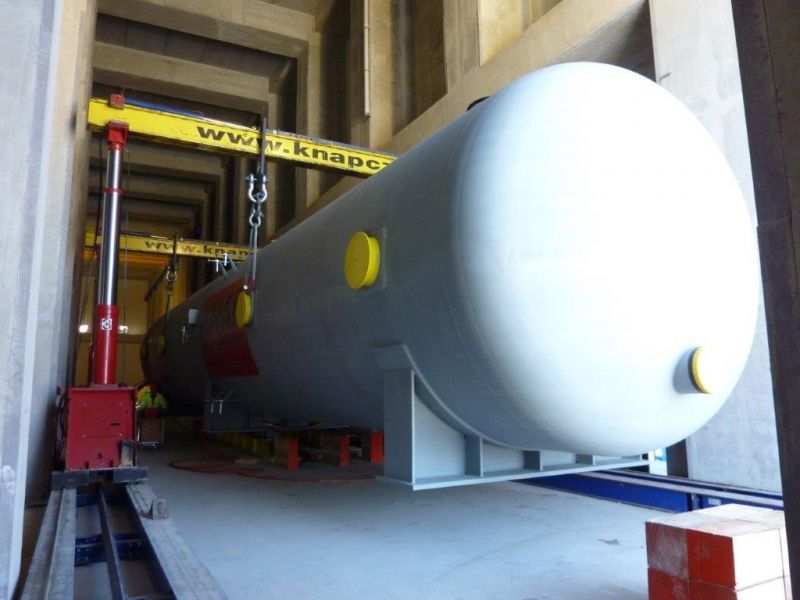

111-Ledvice-nadrz-2010-prvni-kvarta

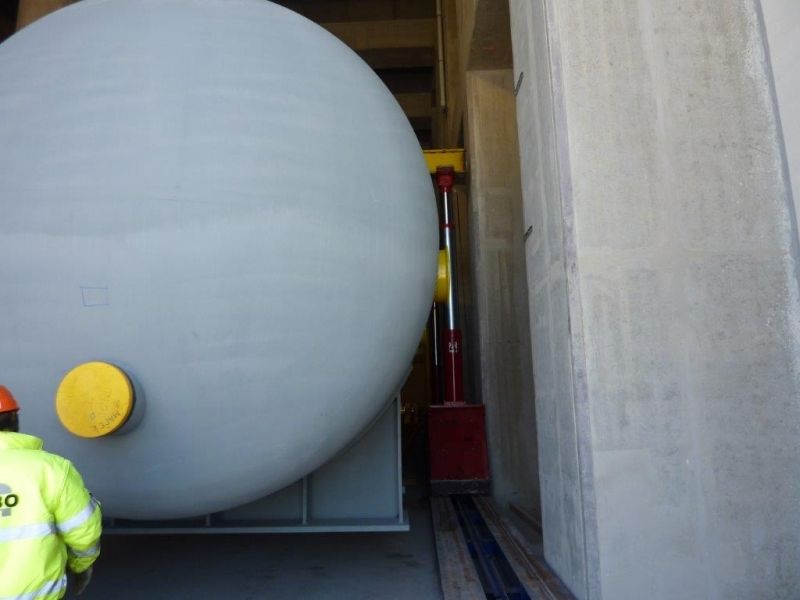

112-Ledvice-nadrz-2010-prvni-kvarta

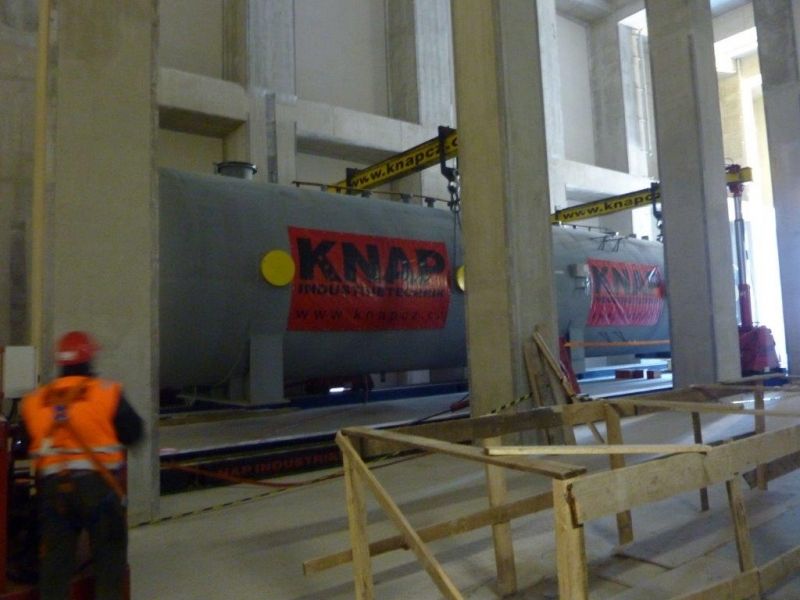

113-Ledvice-nadrz-2010-prvni-kvarta
114-Ledvice-nadrz-2010-prvni-kvarta

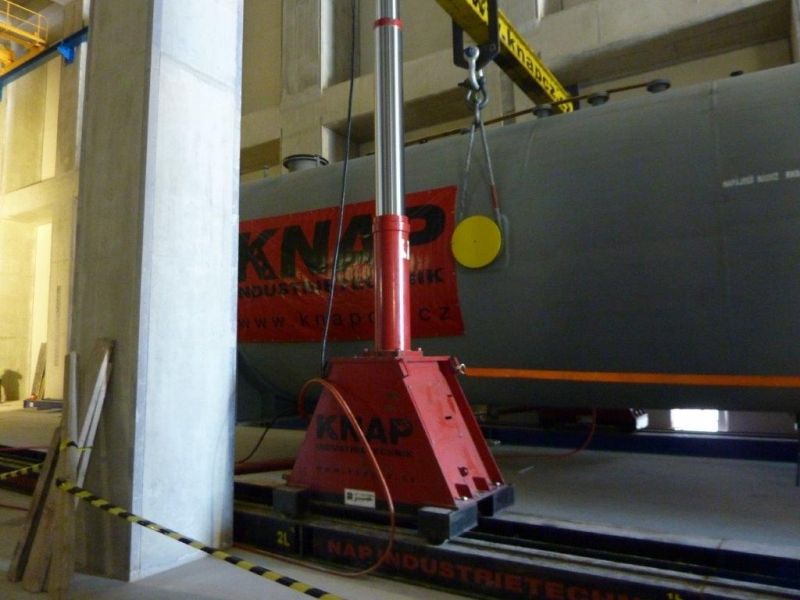

115-Ledvice-nadrz-2010-prvni-kvarta
116-Ledvice-nadrz-2010-prvni-kvarta

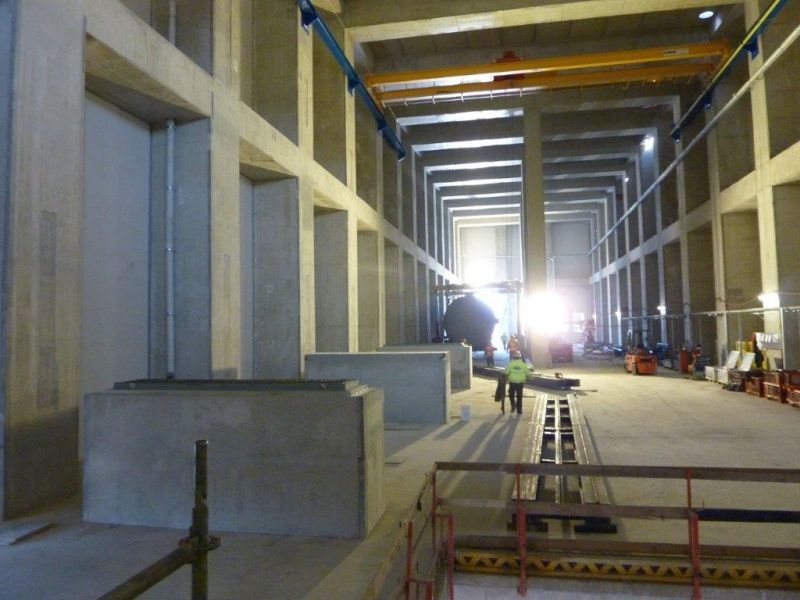

117-Ledvice-nadrz-2010-prvni-kvarta

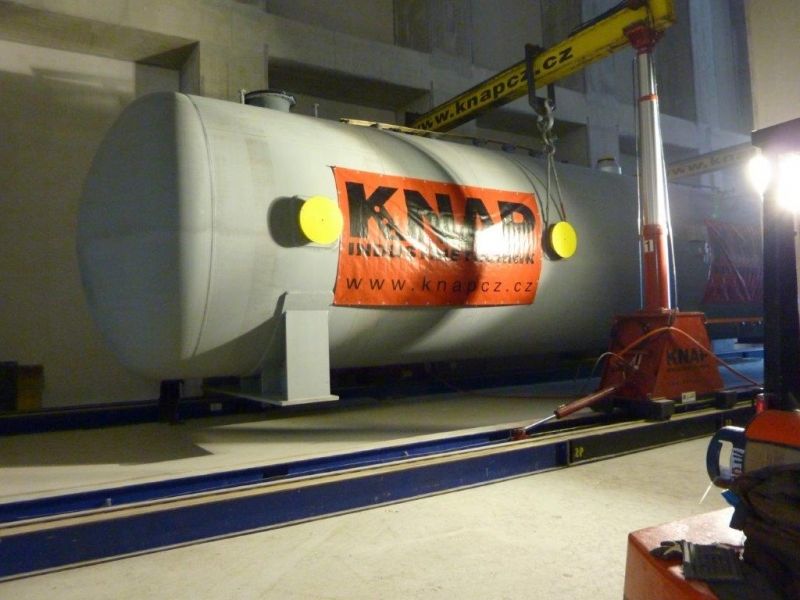

118-Ledvice-nadrz-2010-prvni-kvarta
119-Ledvice-nadrz-2010-prvni-kvarta
