ELEKTRÁRNA POČERADY PAROPLYNOVÝ ZDROJ 270 MW / ČESKÁ REPUBLIKA: INSTALACE KONDENZÁTORU POD TURBO STOLICI / INSTALACE GENERÁTORU NA TURBO STOLICI

pocerady image 1

pocerady image 2

pocerady image 3

Projekt

INSTALACE KONDENZÁTORU POD TURBO STOLICI

INSTALACE GENERÁTORU NA TURBO STOLICI

Místo realizace

ELEKTRÁRNA POČERADY PAROPLYNOVÝ ZDROJ 270 MW / ČESKÁ REPUBLIKA

Datum realizace

PRVNÍ A DRUHÝ KVARTÁL ROKU 2013

Objednavatel

DOOSAN ŠKODA POWER

Investor projektu

ŠKODA PRAHA INVEST, ČEZ

Vykonavatel projektu

KNAP INDUSTRIETECHNIK

Kondenzátor

DÉLKA 24M     ŠÍŘKA 12M       VÝŠKA 14M       HMOTNOST 600T

Generátor

DÉLKA 12,9M     ŠÍŘKA 4,6M       VÝŠKA 4,3M       HMOTNOST 320T

1

Fáze 1

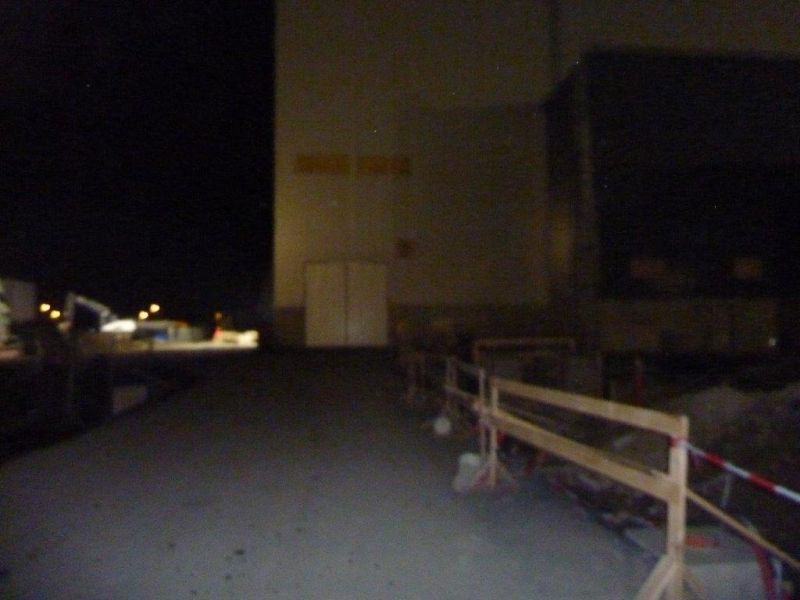

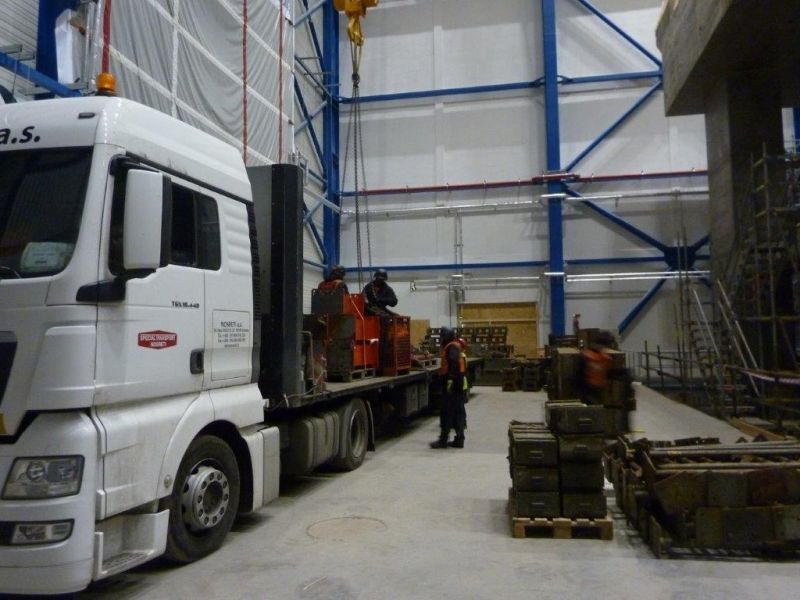

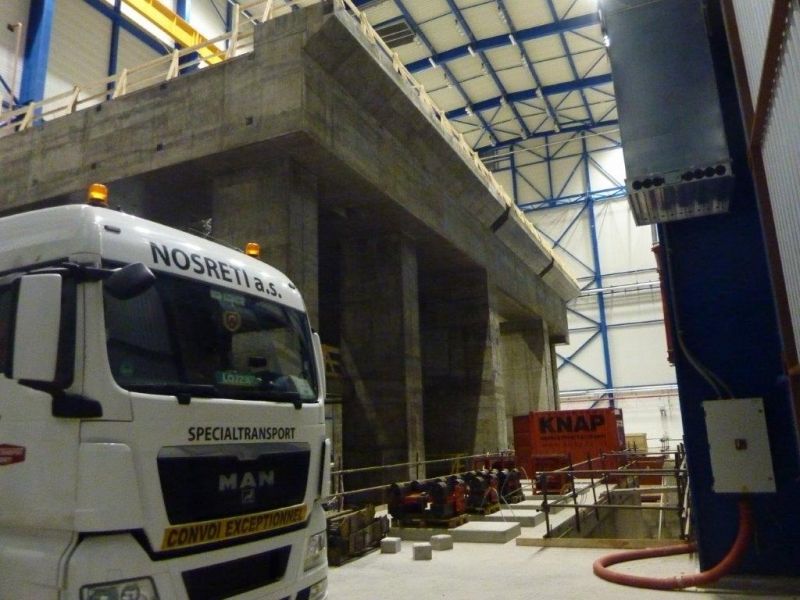

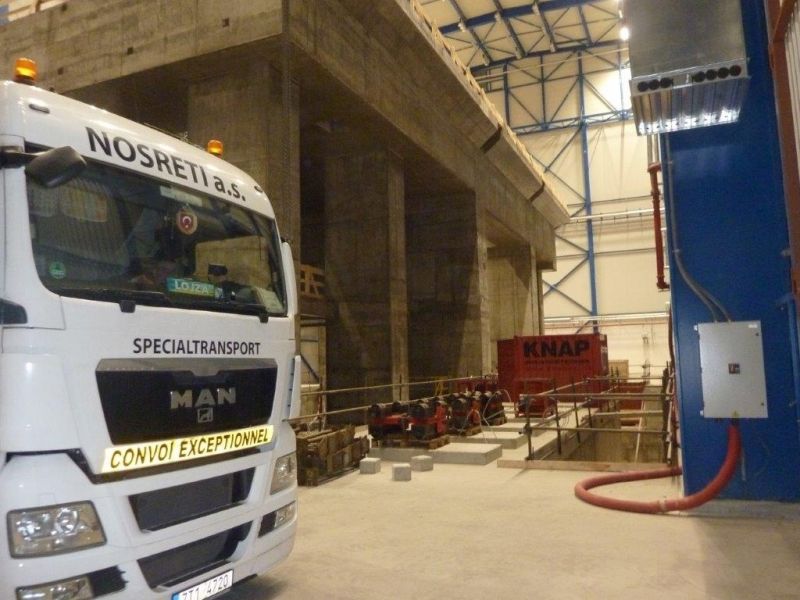

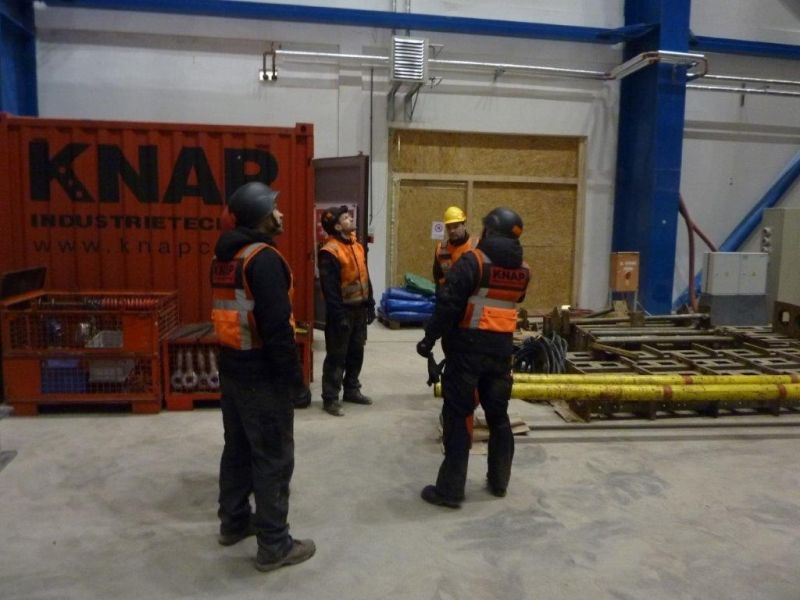

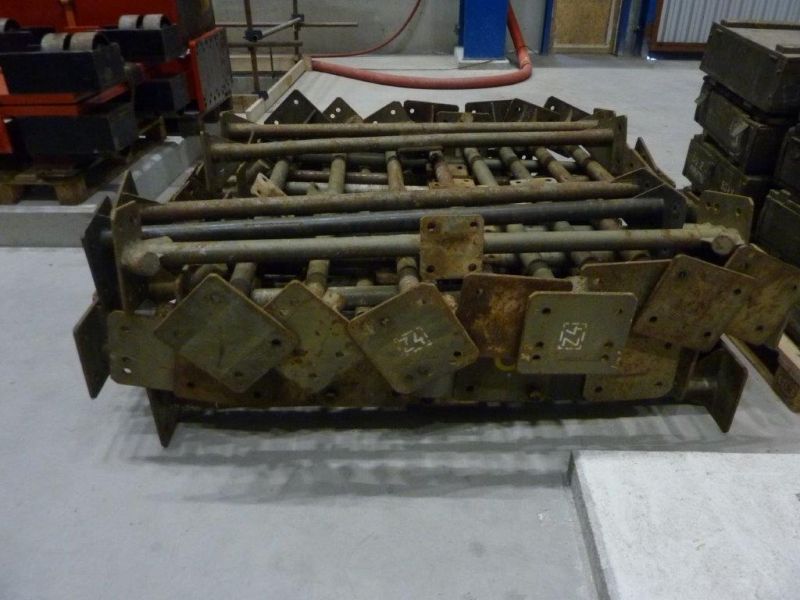

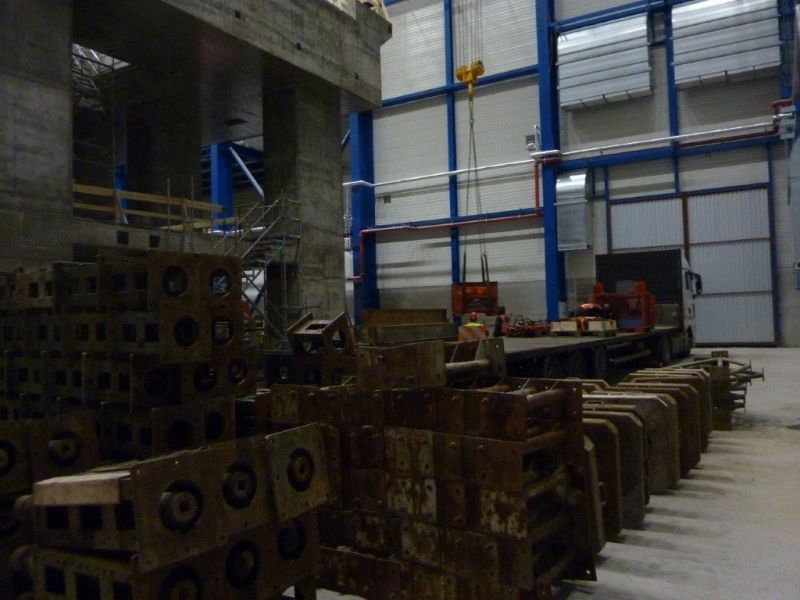

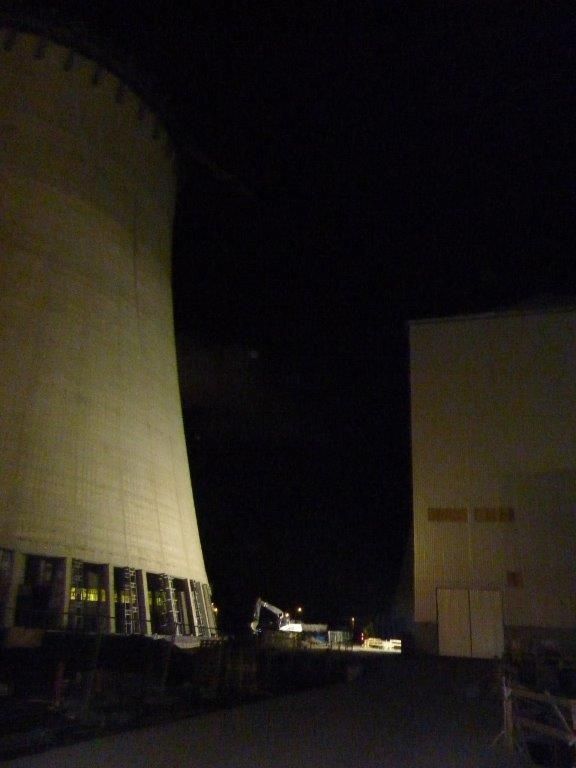

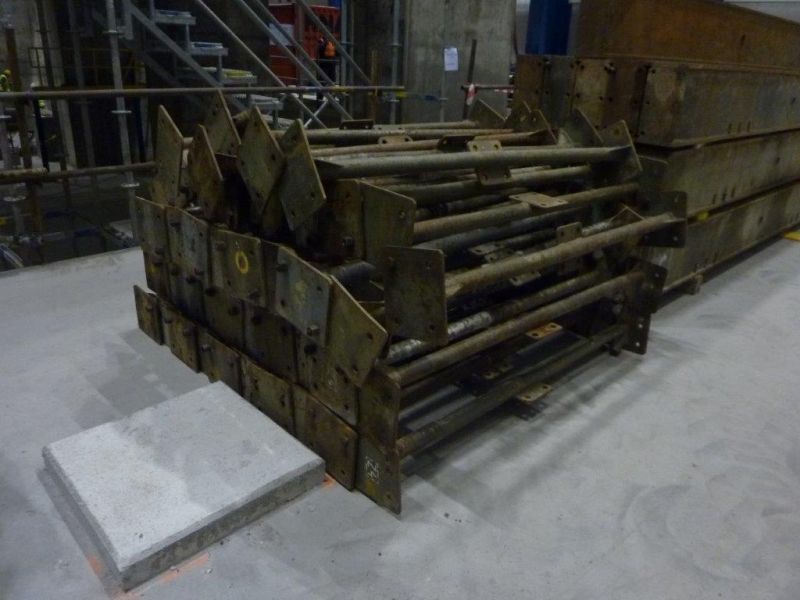

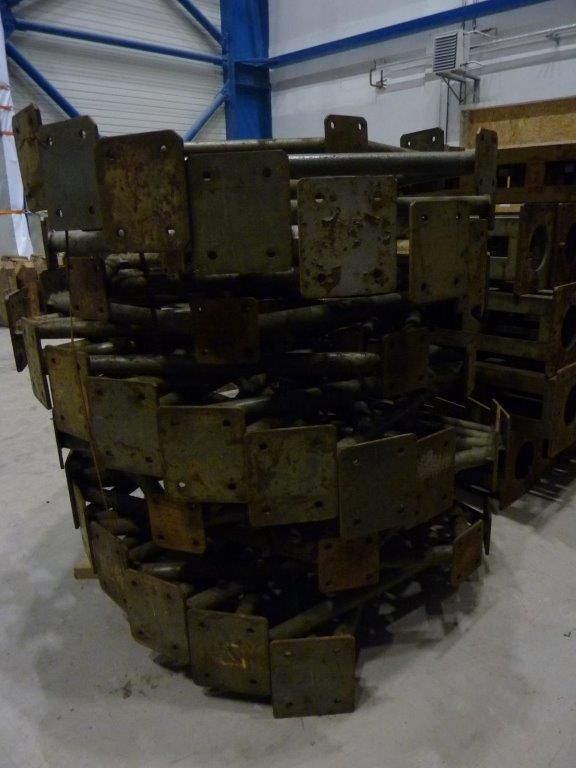

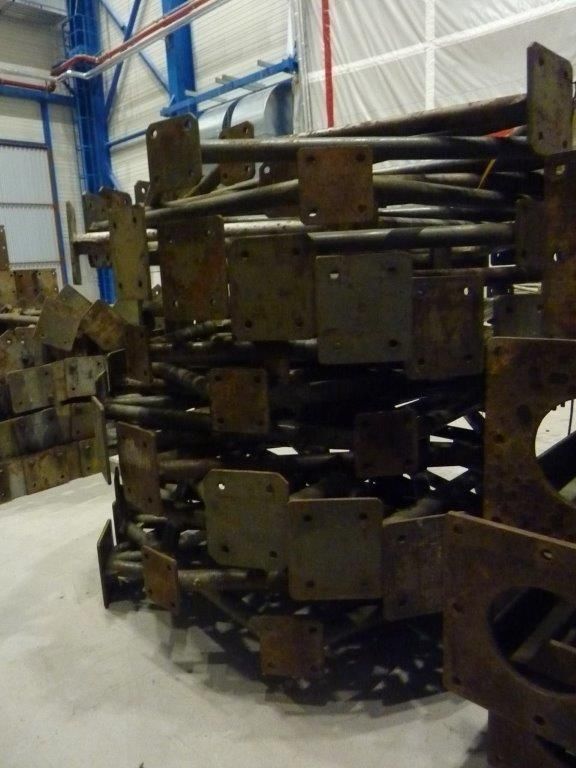

  • Transport stěhovací techniky na místo realizace projektu.
  • Vybalení stěhovací techniky.
  • Rozmístění stěhovací techniky ve strojovně.

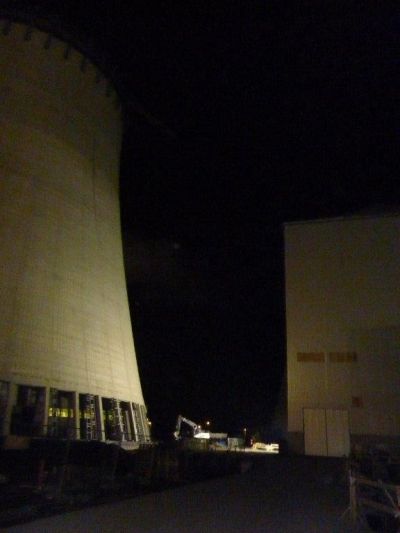

472
473
474
475
476
477
478
479
480
481

2

Fáze 2

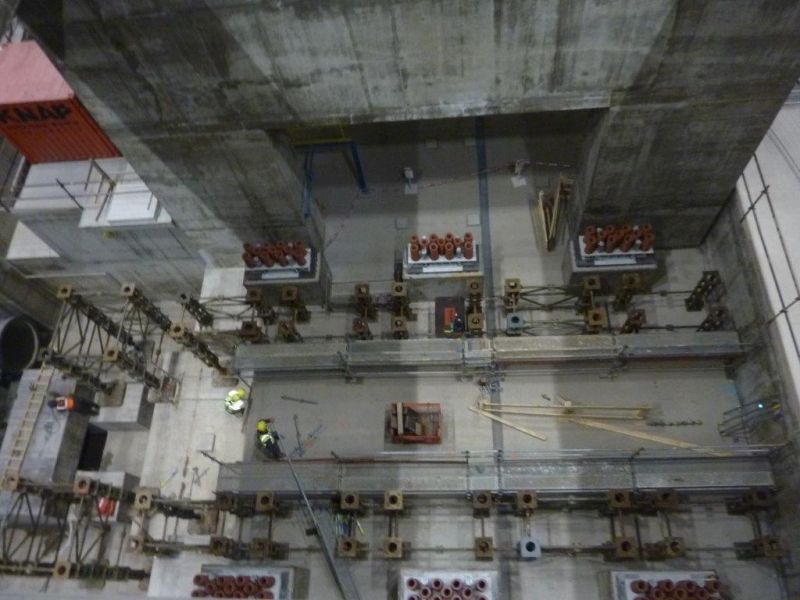

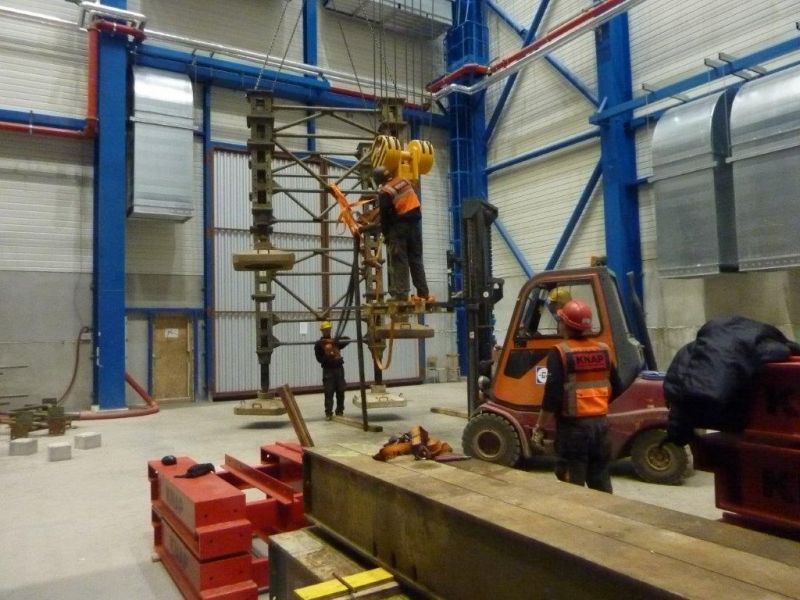

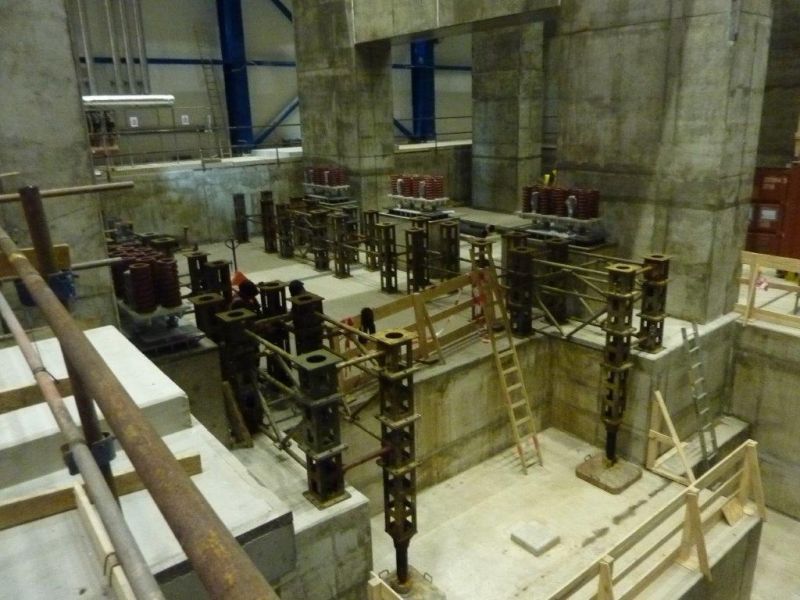

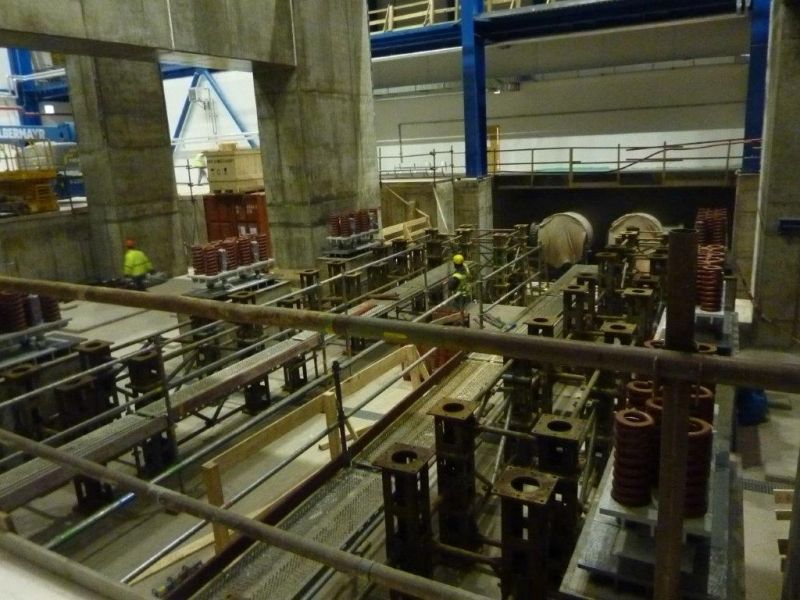

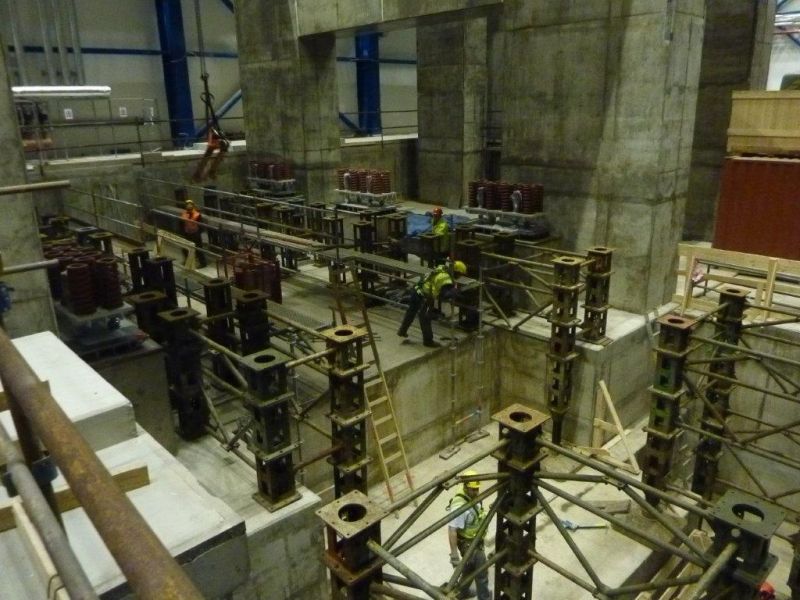

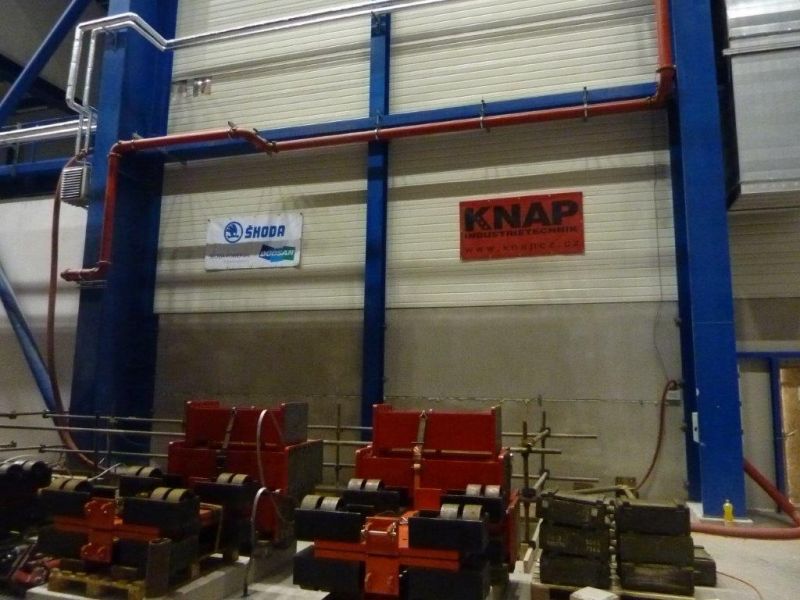

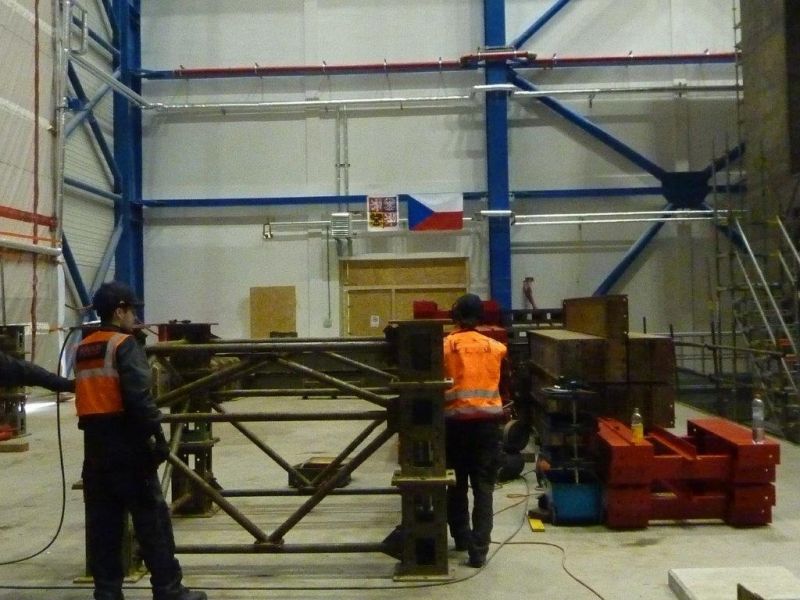

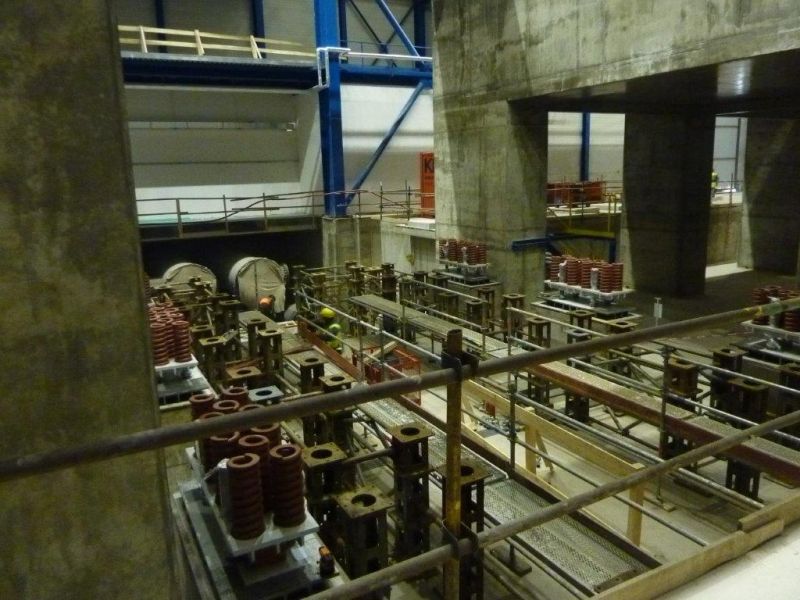

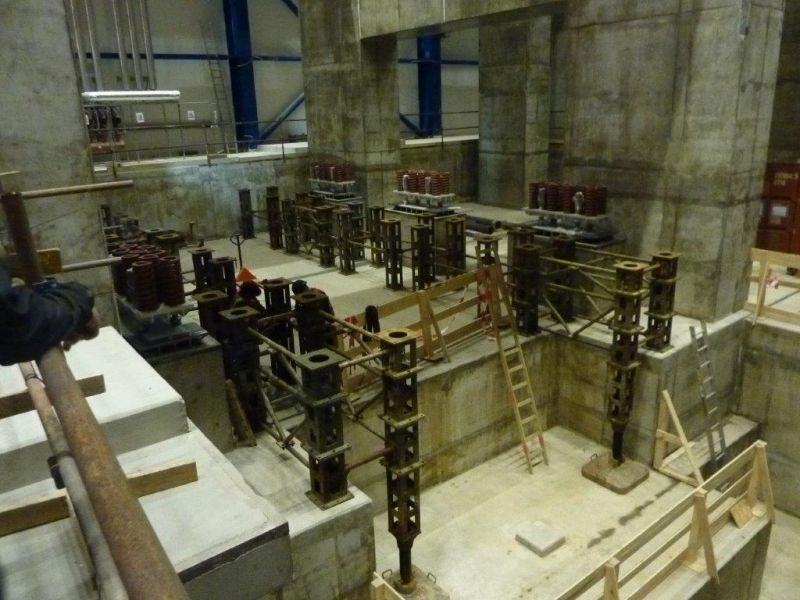

  • Montáž a rozmístění modulárního podpěrného systému pod turbo stolici.
  • Usazení kolejiště na modulární podpěrnou konstrukci.
  • Rozmístění transportních vozíků a jejich propojení překladovými traverzami.
  • Osazení transportních vozíků pohybovými písty.
  • Zkušební test dráhy a proporcionality rychlosti pohybu vozíkového systému.

486
487
488
489
490
491
492
493

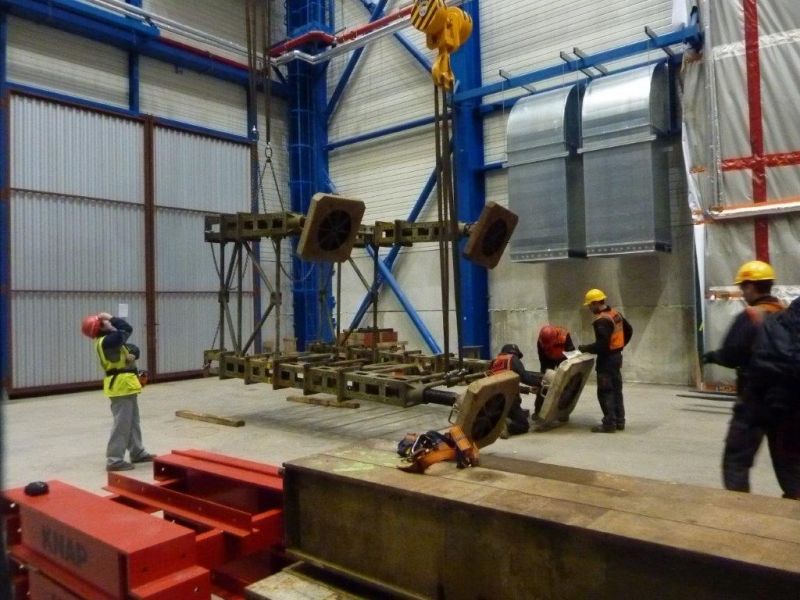

494
495

3

Fáze 3

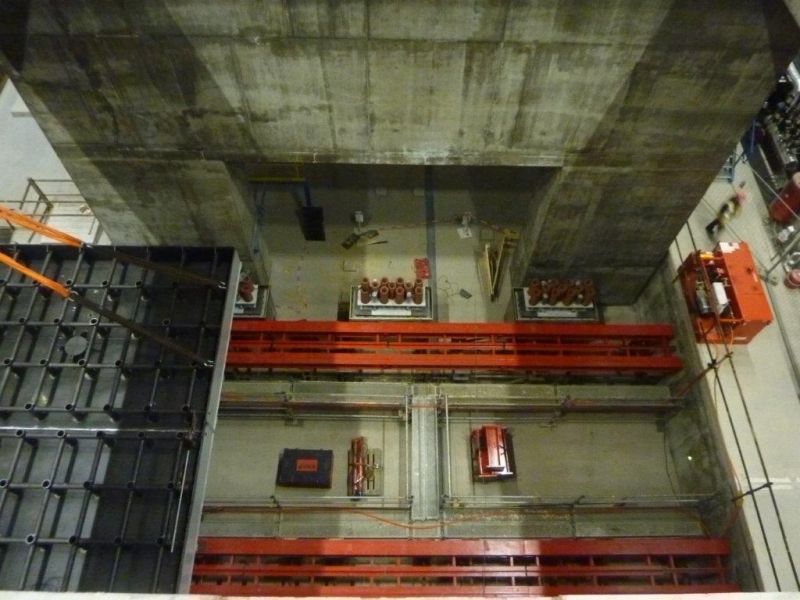

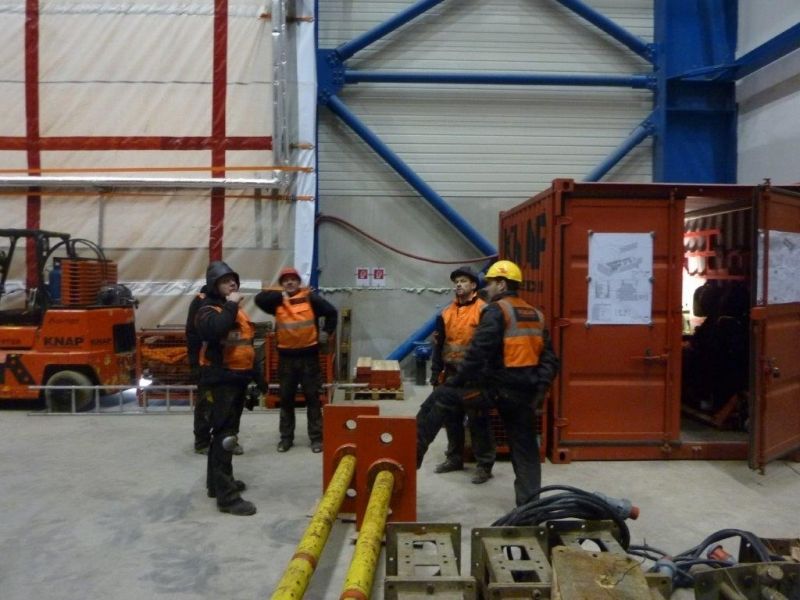

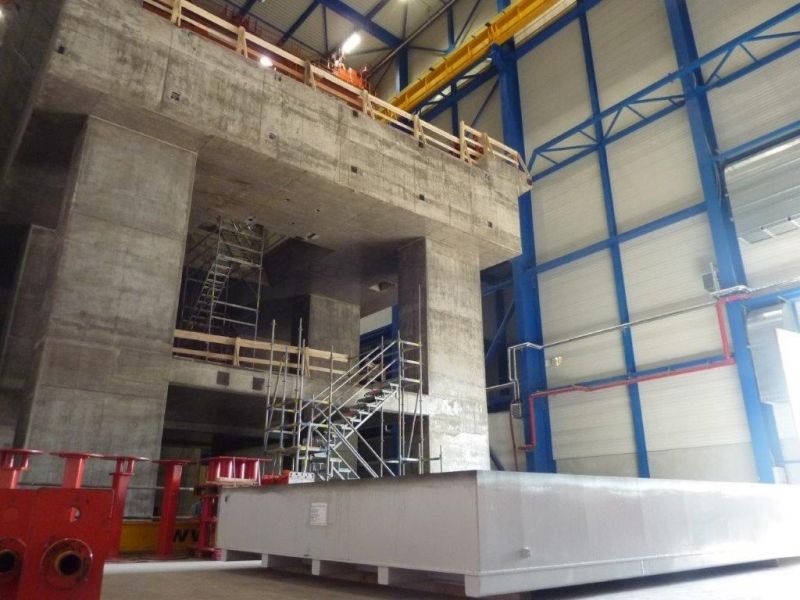

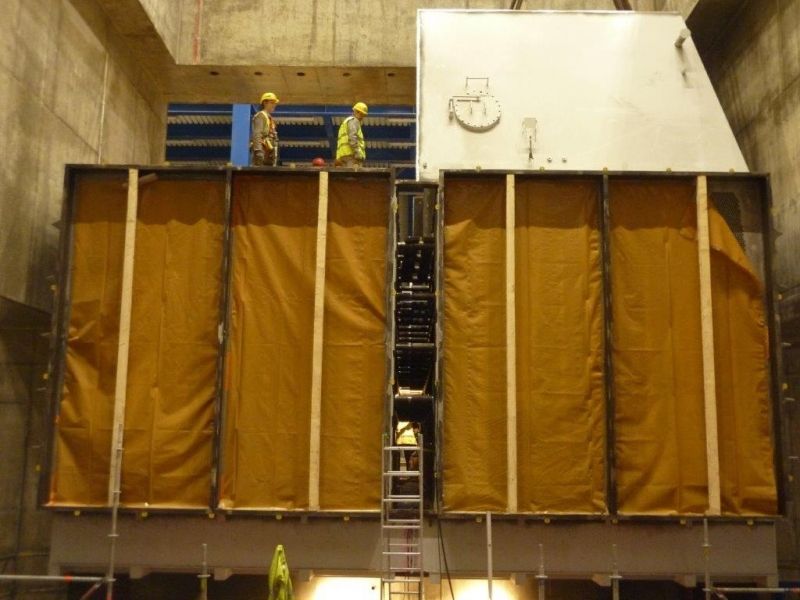

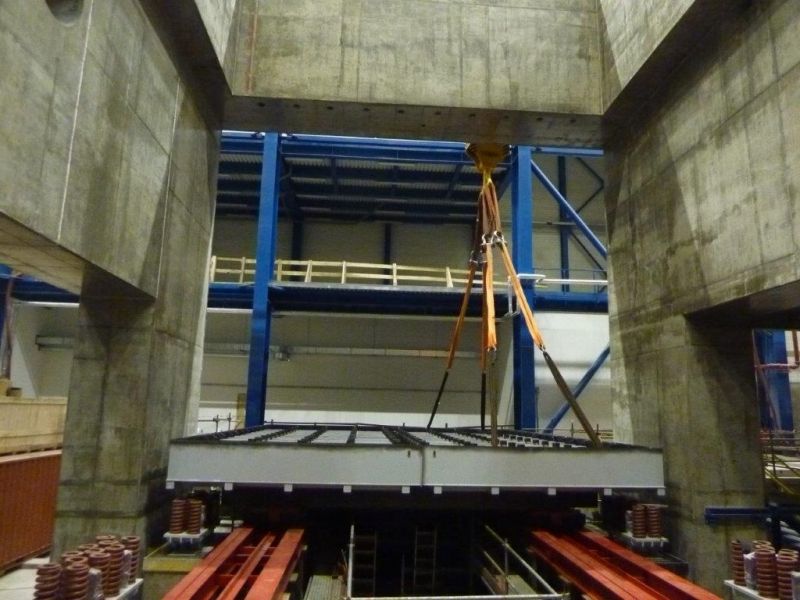

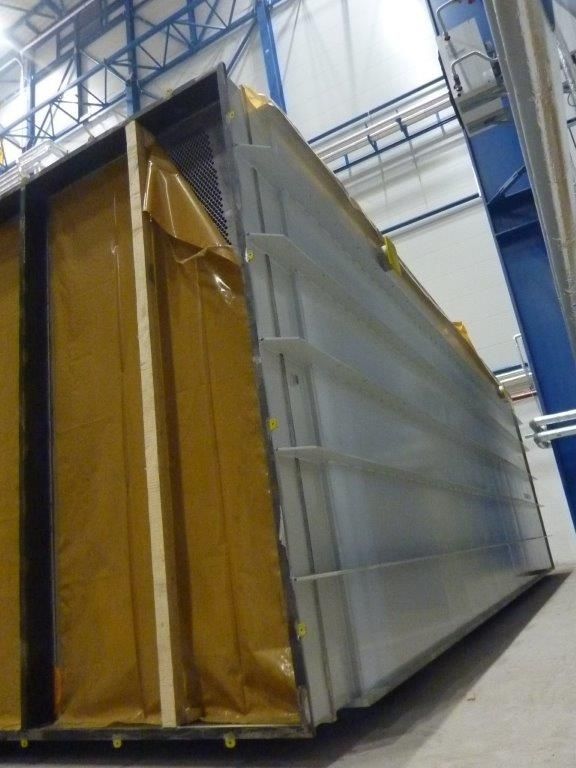

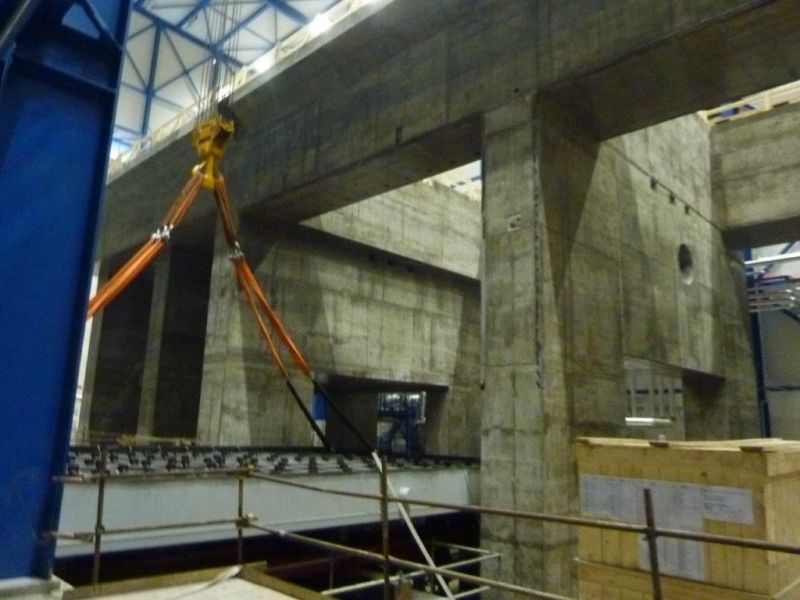

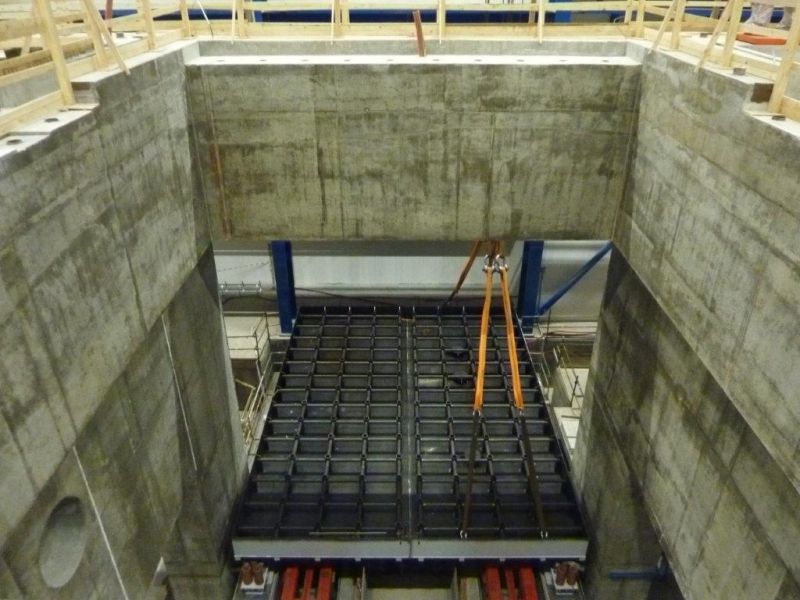

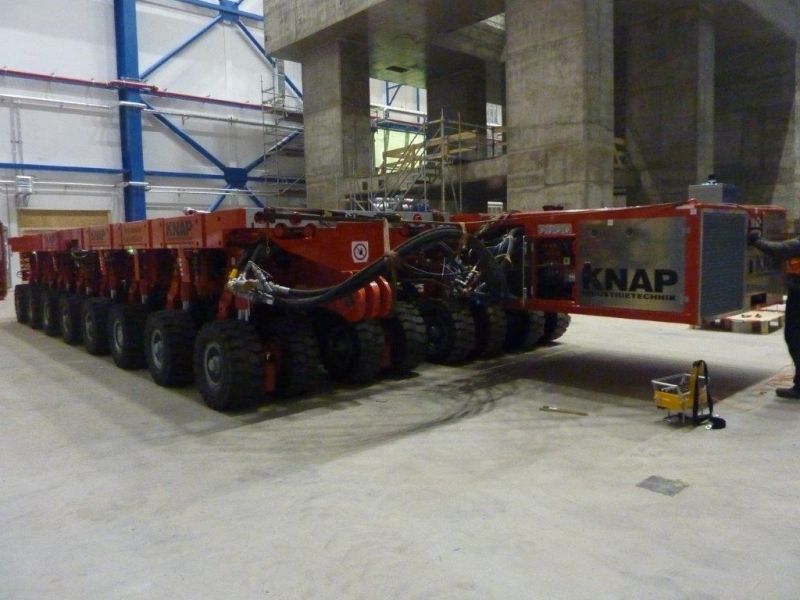

  • Usazení pravé a levé části záchytné vany kondenzátoru.
  • Její následné přesné napasování a svaření.
  • Usazení pravé hlavní části kondenzátoru.
  • Přesné vsazení levé hlavní části kondenzátoru.

541
542
543
544
545
546
547
548
549
550



4

Fáze 4

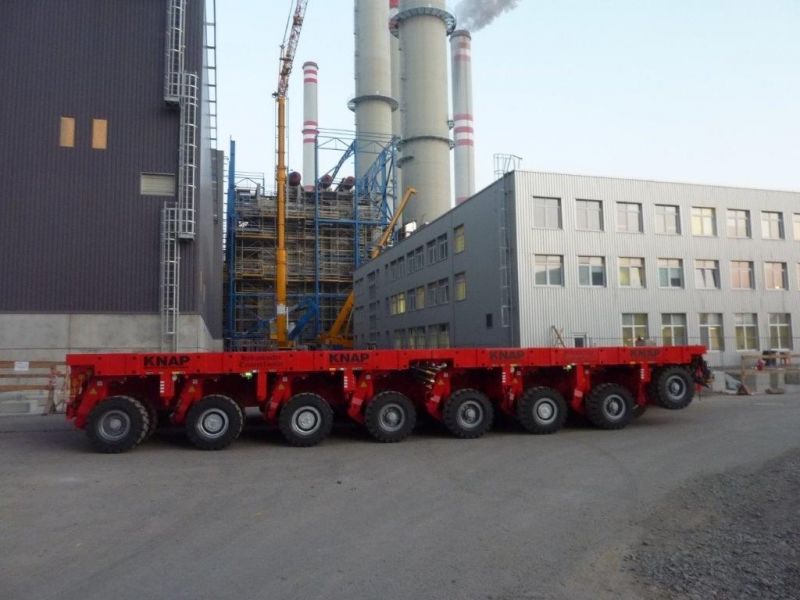

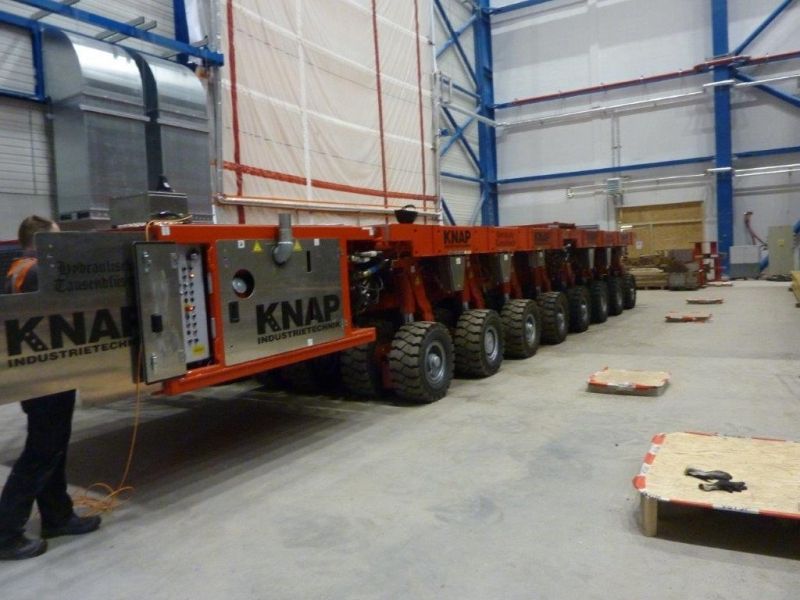

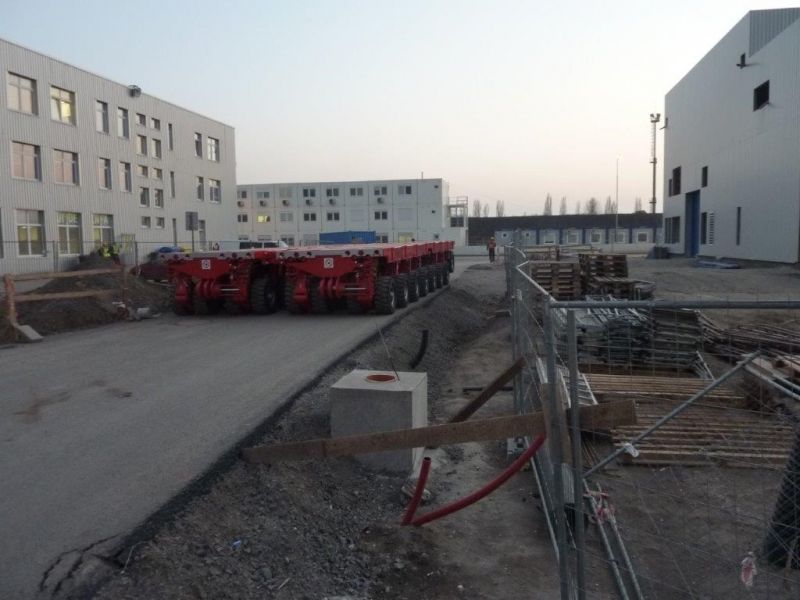

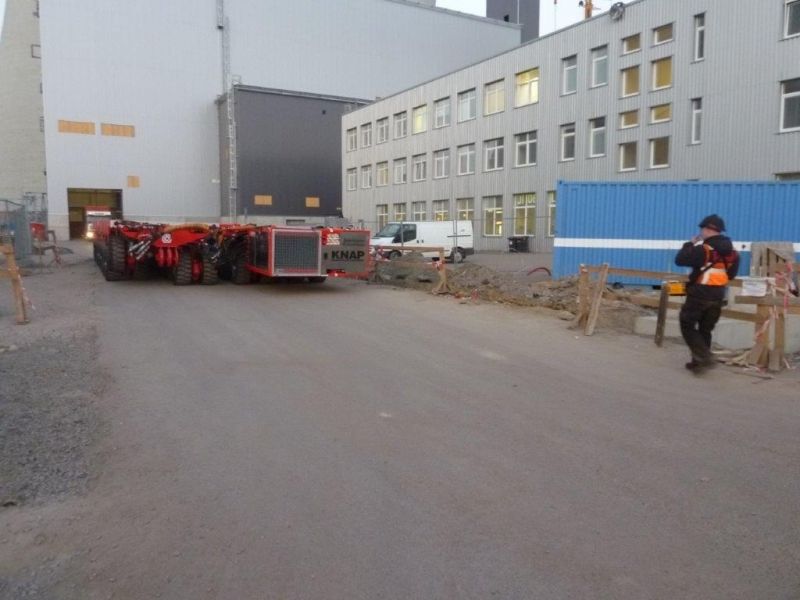

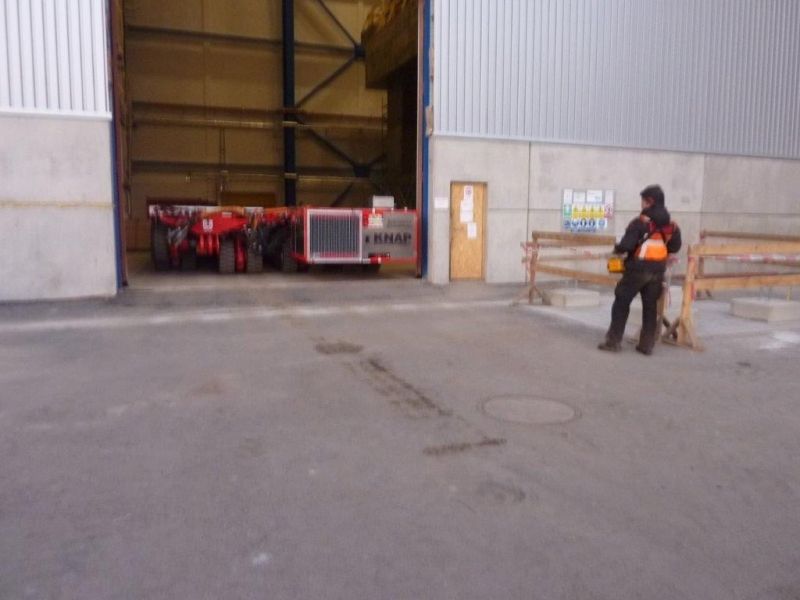

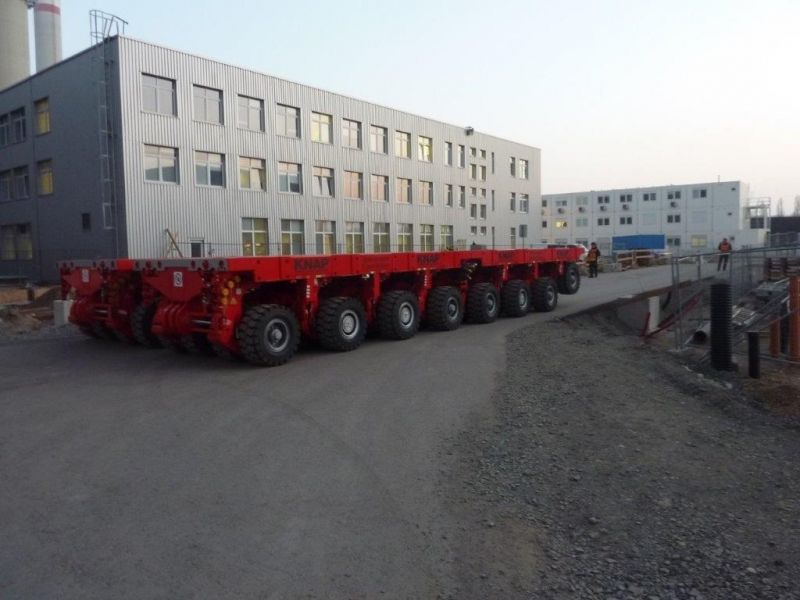

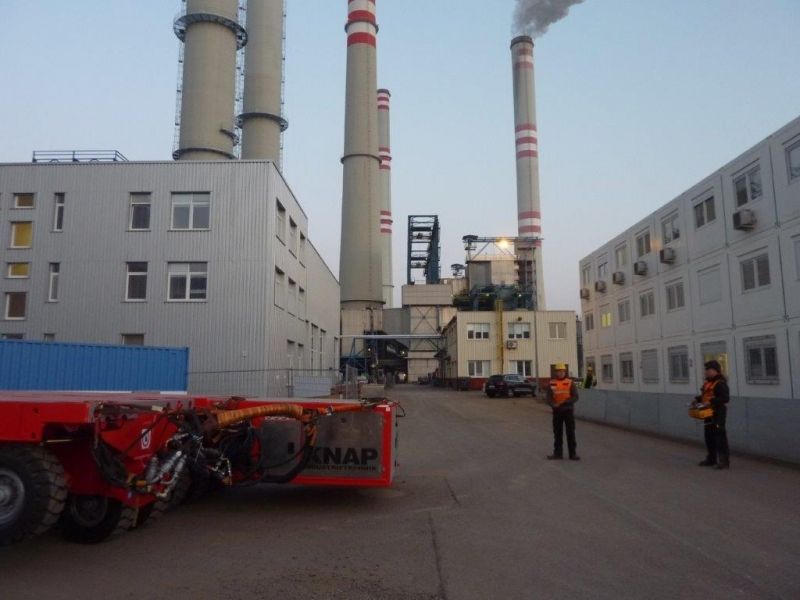

  • Montáž SPMT modulů do platformy a jeho odzkoušení.
  • Postavení podpěrných věží před strojovnou.
  • Návoz našeho technického materiálu ze strojovny na odstavné místo kde je provizorně uložen generátor.
  • Usazení horní pravé a levé části kondenzátoru.

566
567
568
569
570
571

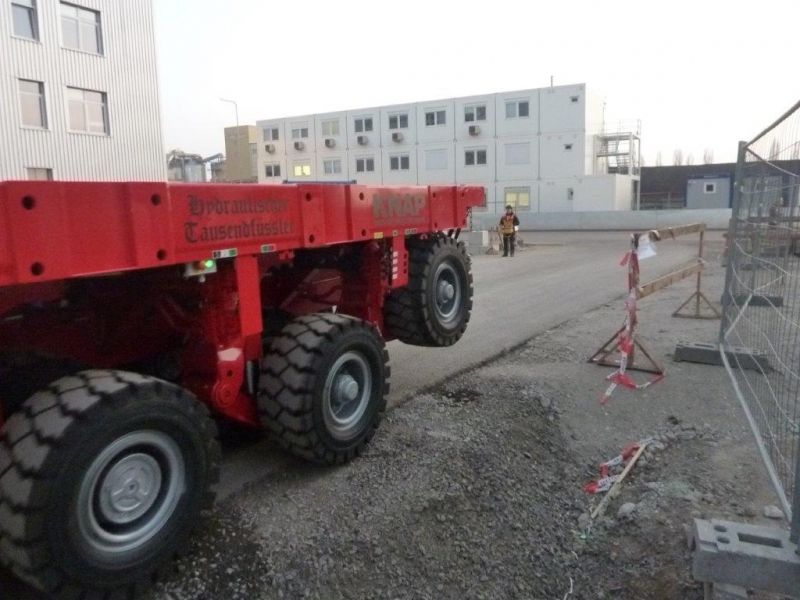

572
573
574

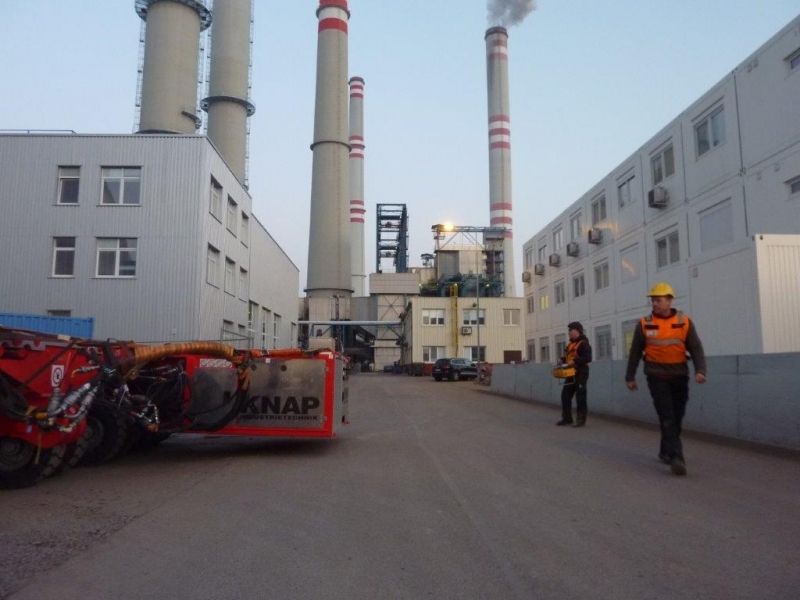

575

5

Fáze 5

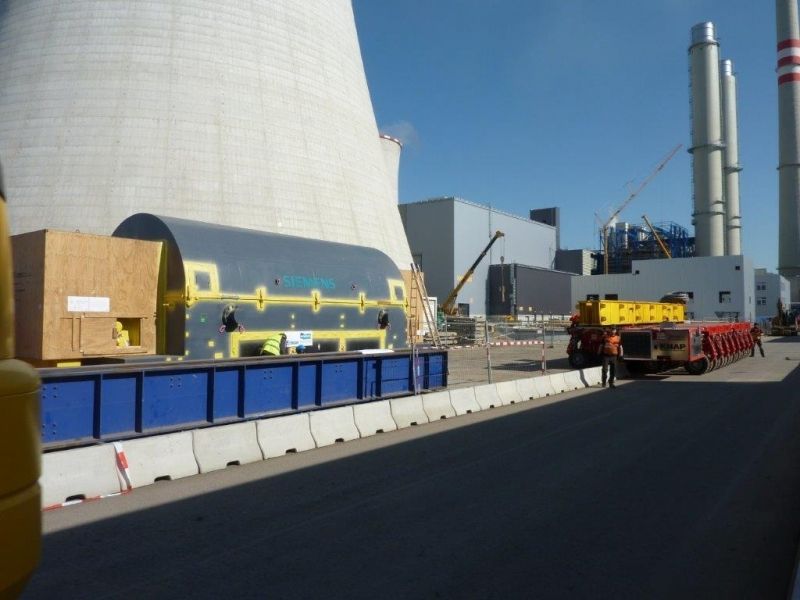

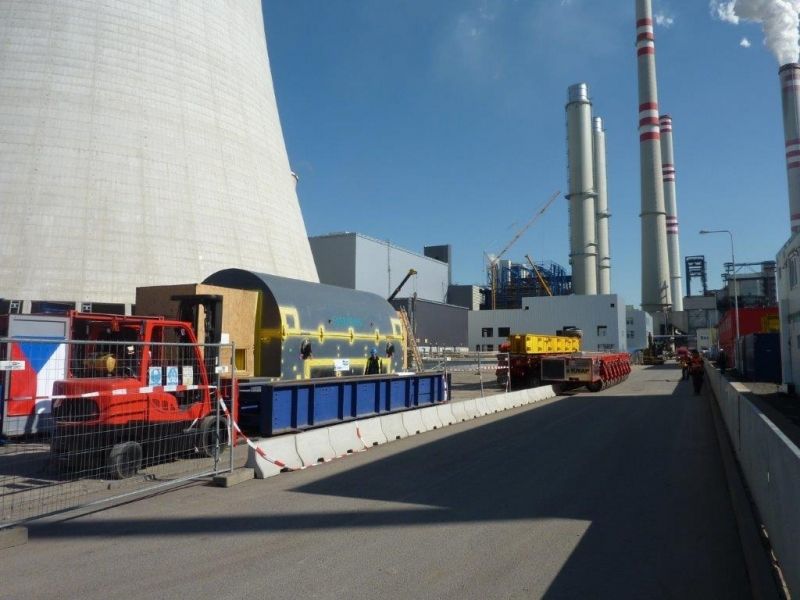

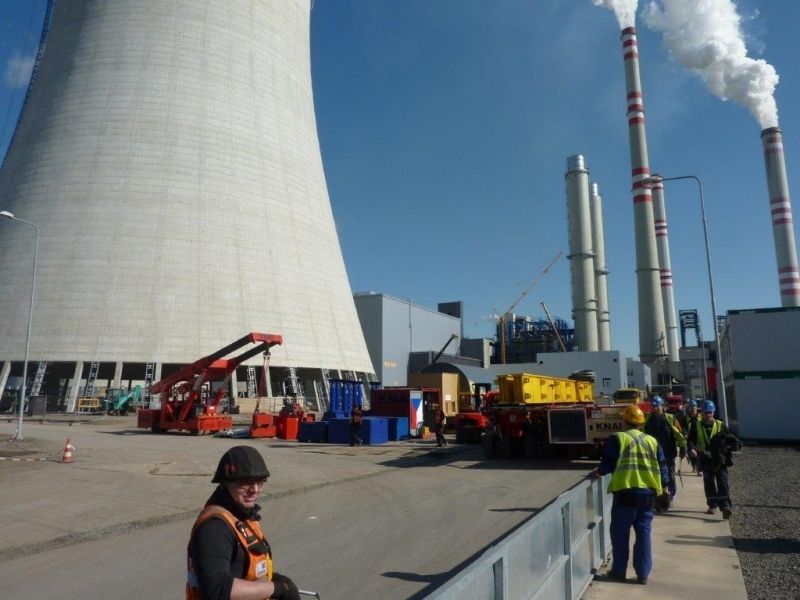

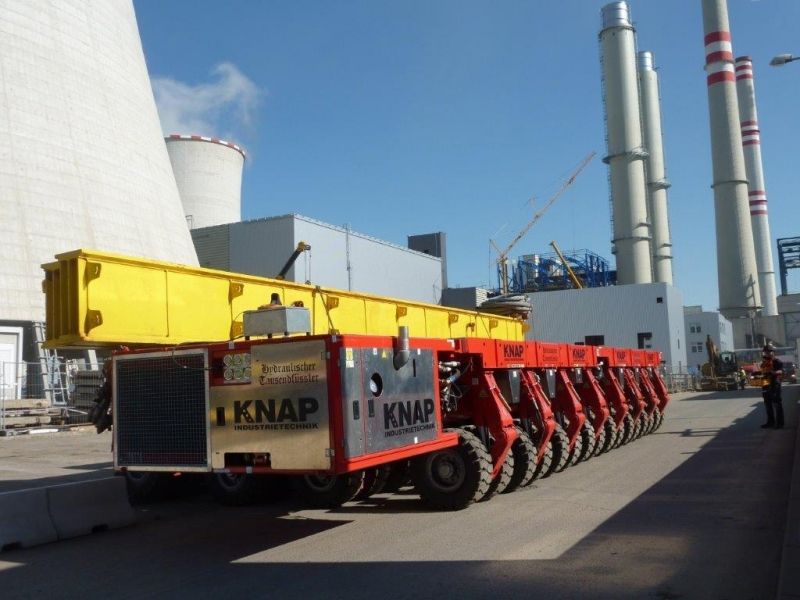

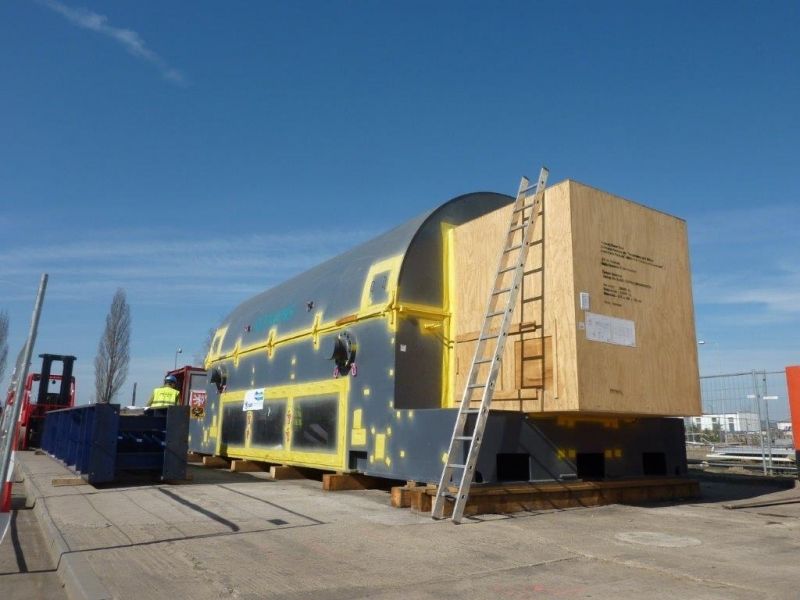

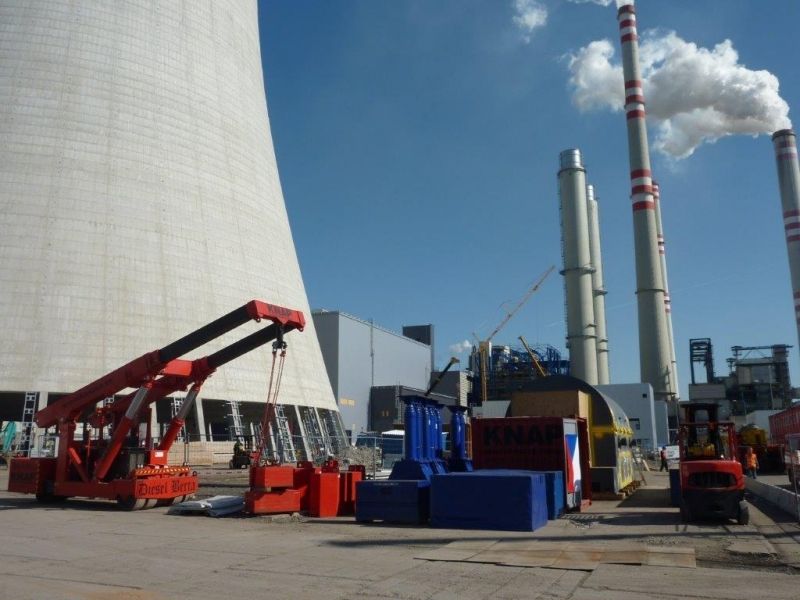

  • Postavení Lift systems 24A/48A na odstavném místě provizorního uložení generátoru.

656
657
658
659
660
661
662
663
664
665

6

Fáze 6

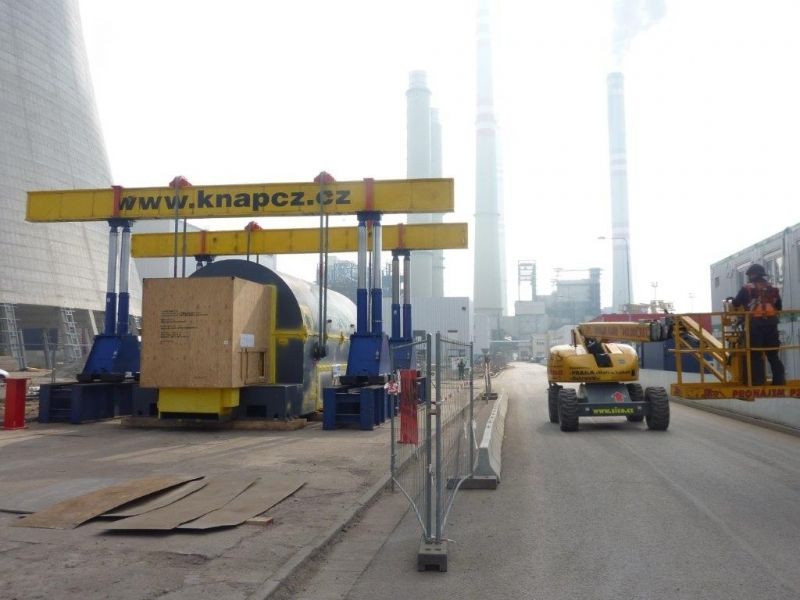

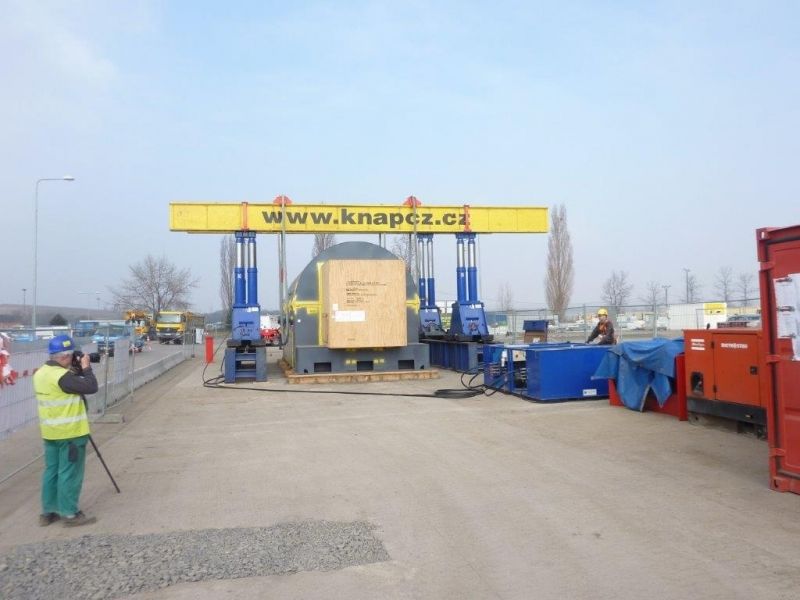

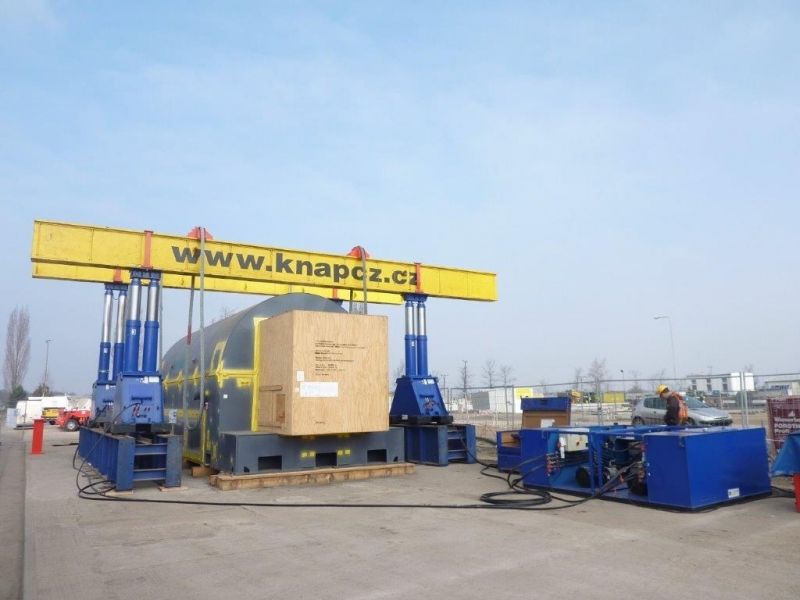

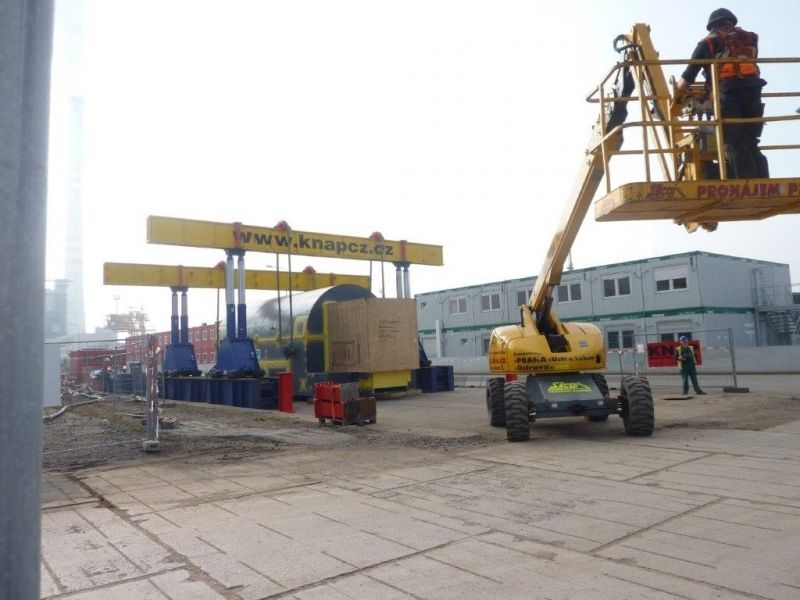

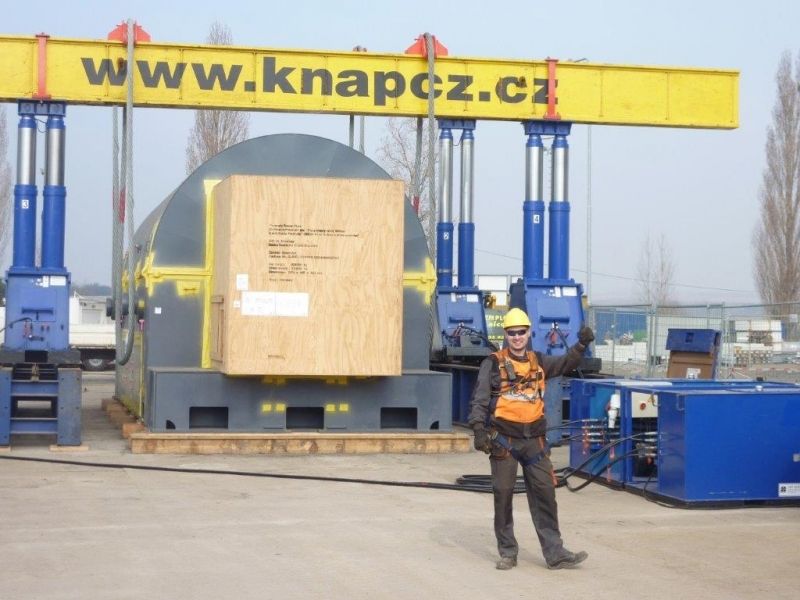

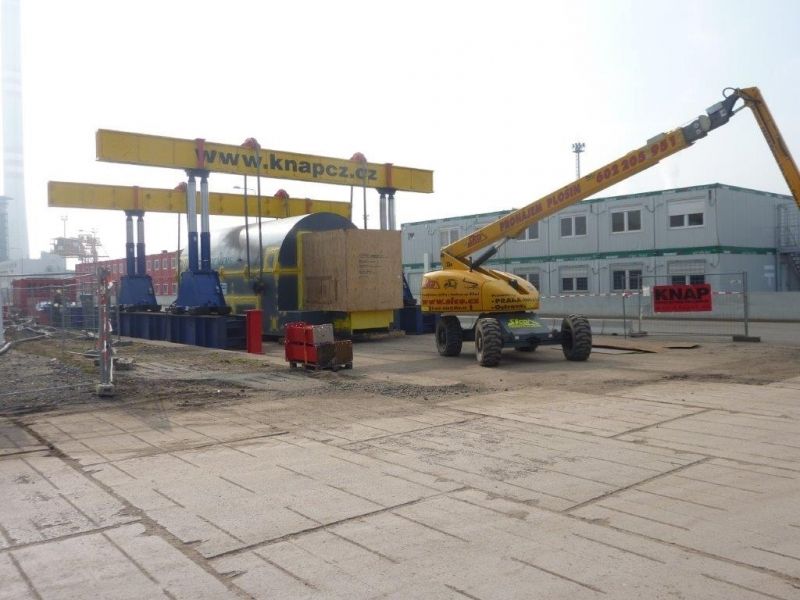

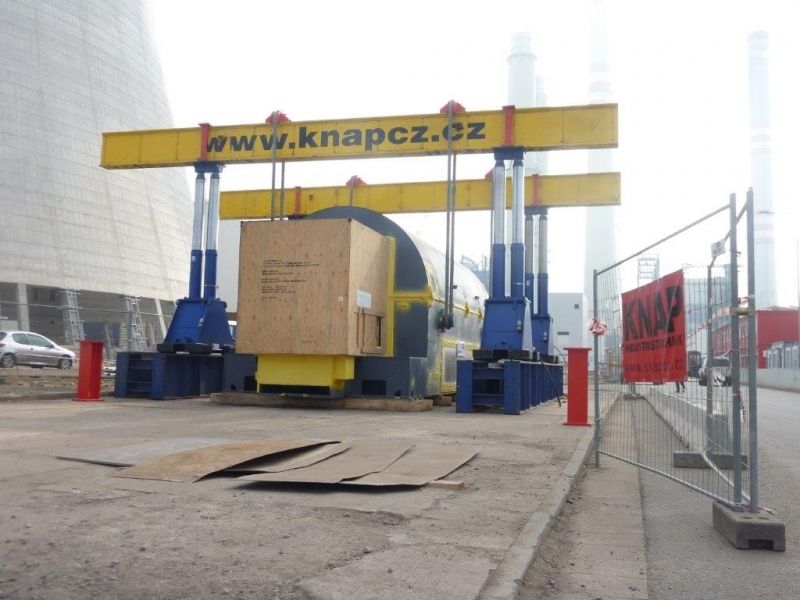

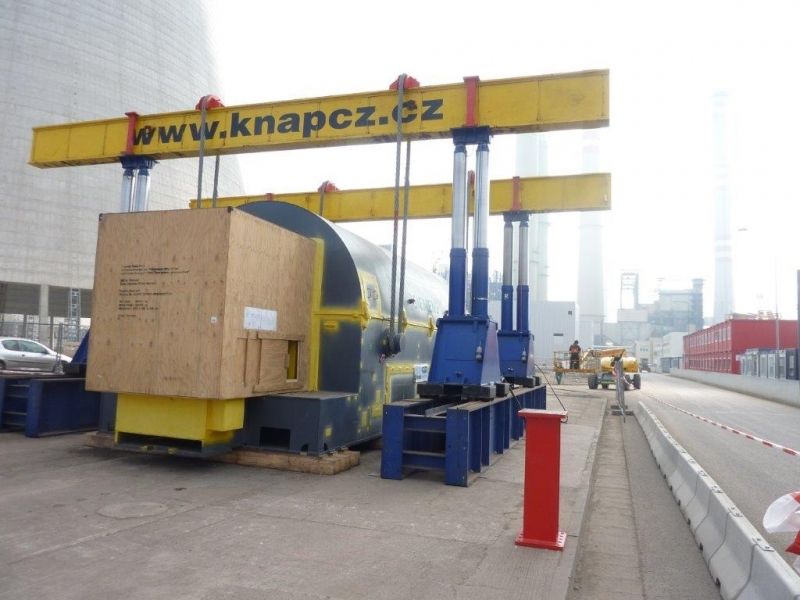

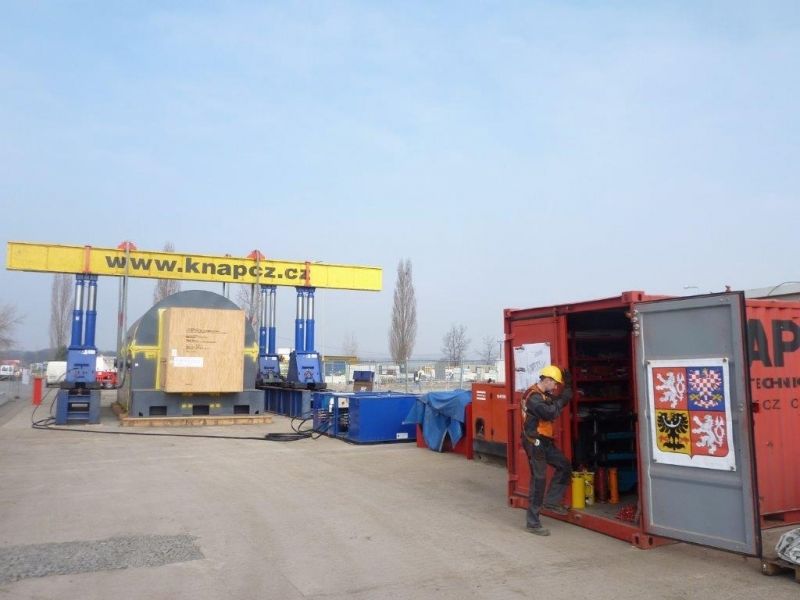

  • Zvednutí generátoru Lift systémem 24A/48A a uložení na SPMT.

673
698
699
700
701
702
703
704
705
706

7

Fáze 7

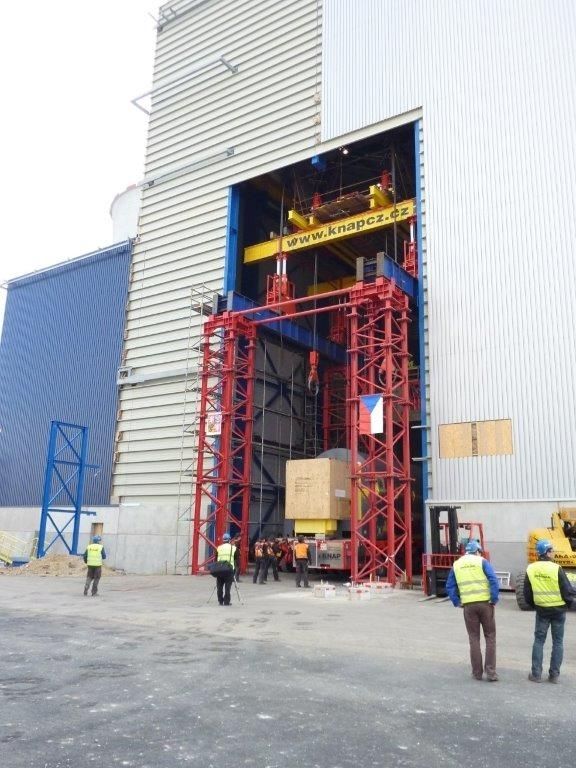

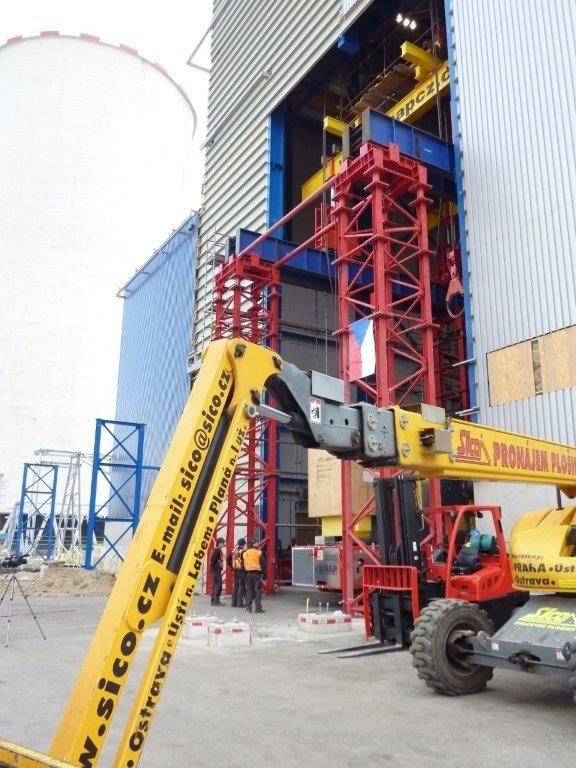

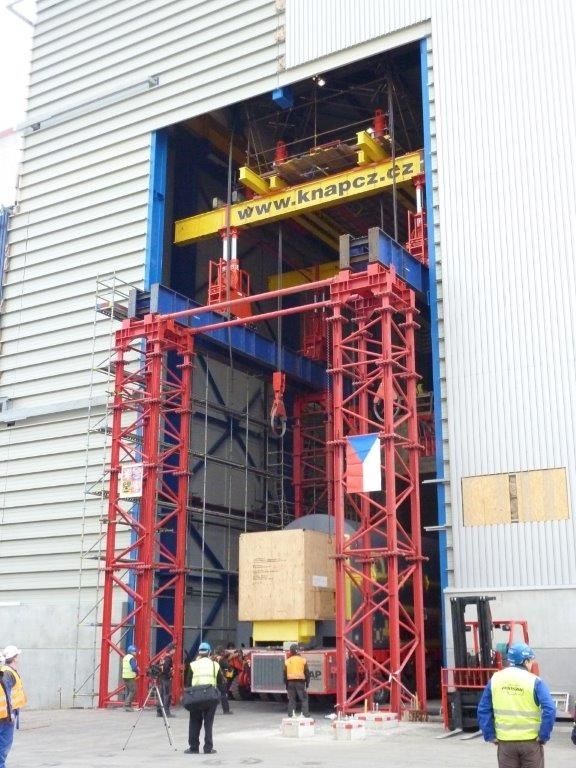

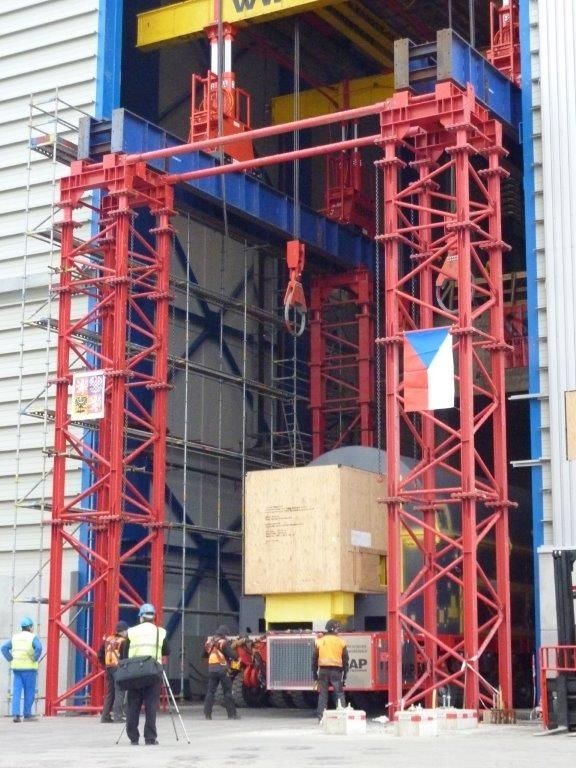

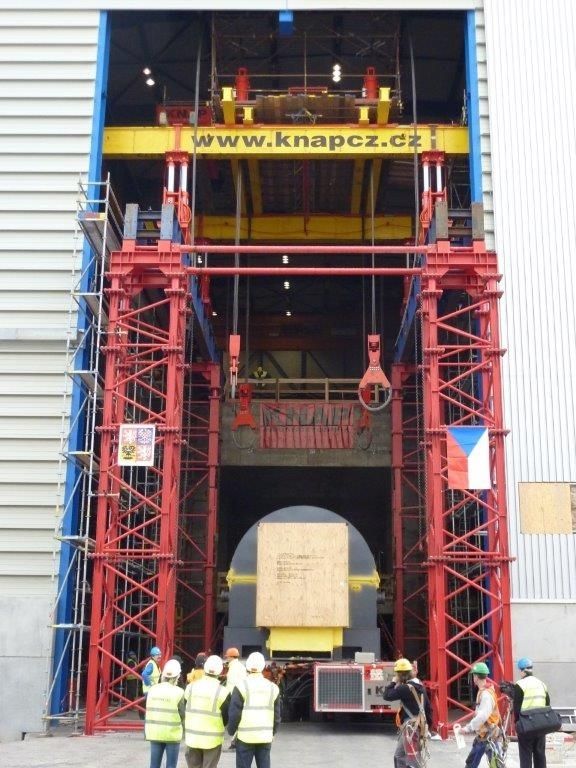

  • Transport generátoru na SPMT do strojovny.

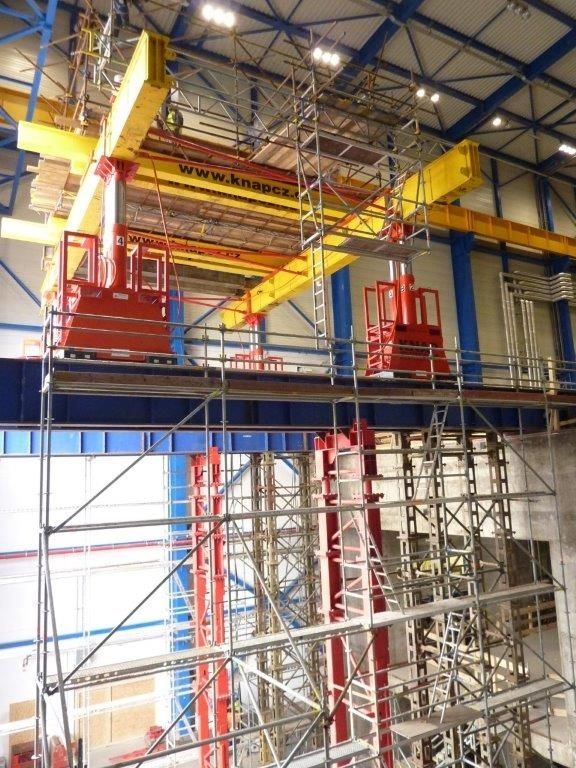

  • Těžký zdvih generátoru na turbo stolici.
  • Přesné osové uložení generátoru na pozici.

KNAP-INDUSTRIETECHNIK-POCERADY-063

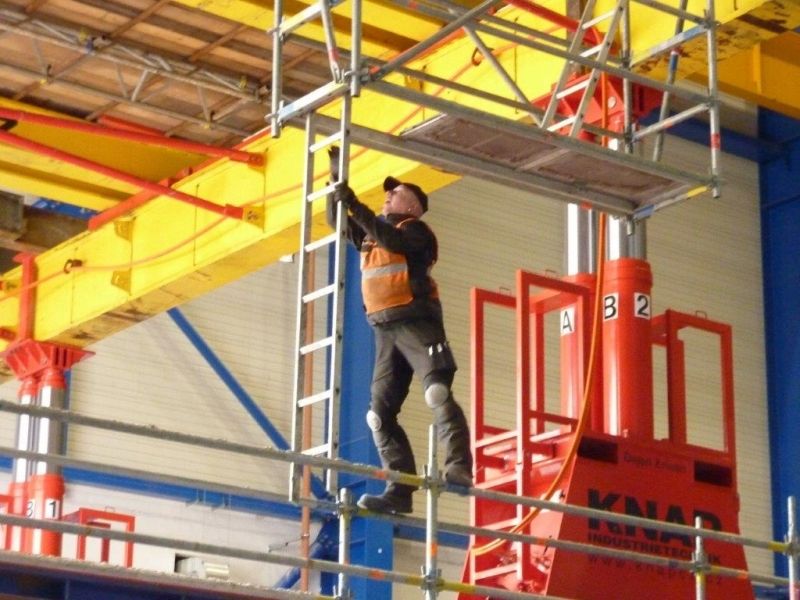

KNAP-INDUSTRIETECHNIK-POCERADY-064
KNAP-INDUSTRIETECHNIK-POCERADY-065

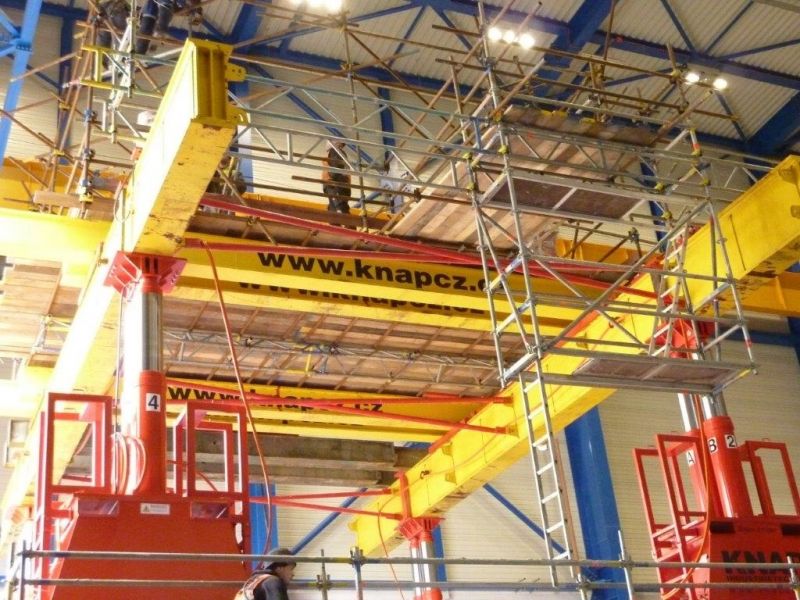

KNAP-INDUSTRIETECHNIK-POCERADY-066
KNAP-INDUSTRIETECHNIK-POCERADY-067
KNAP-INDUSTRIETECHNIK-POCERADY-068
KNAP-INDUSTRIETECHNIK-POCERADY-069
KNAP-INDUSTRIETECHNIK-POCERADY-070

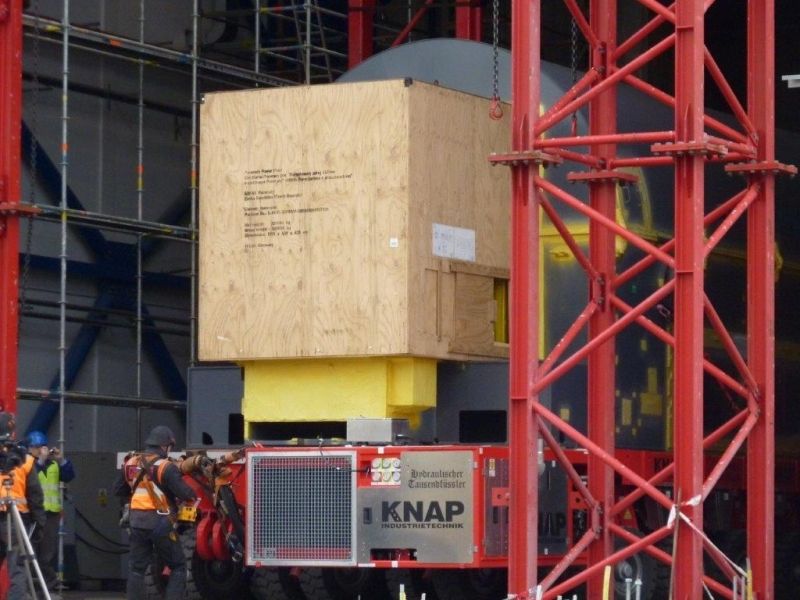

KNAP-INDUSTRIETECHNIK-POCERADY-071
