Projekt

Instalace generátorového statoru na turbo stolici

Místo realizace

Elektrárna Ledvice nový zdroj 660 MW / Česká Republika

Datum realizace

Třetí kvartál roku 2010

Objednavatel

DOOSAN ŠKODA POWER

Investor projektu

ŠKODA PRAHA INVEST, ČEZ

Vykonavatel projektu

KNAP INDUSTRIETECHNIK, NOSRETI

Generátorový stator

délka 12,4m průměr 4,5m hmotnost 358t

1

Fáze 1

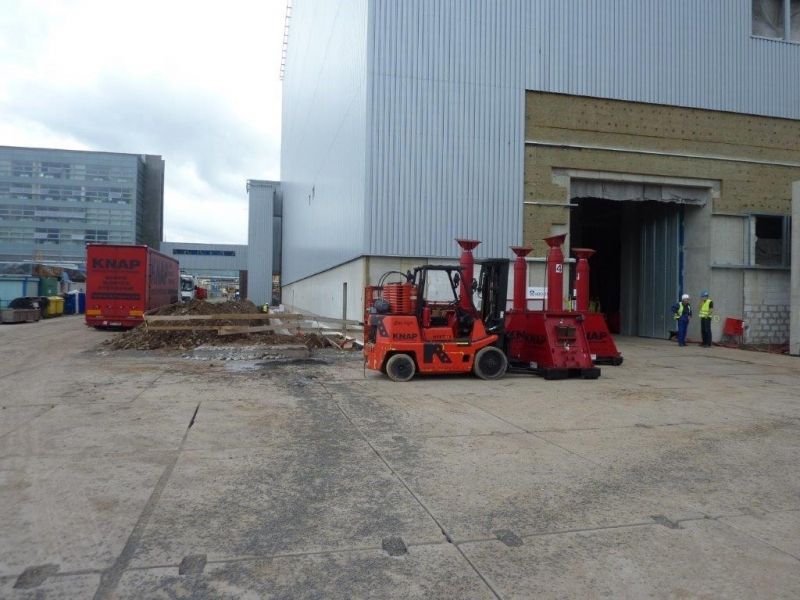

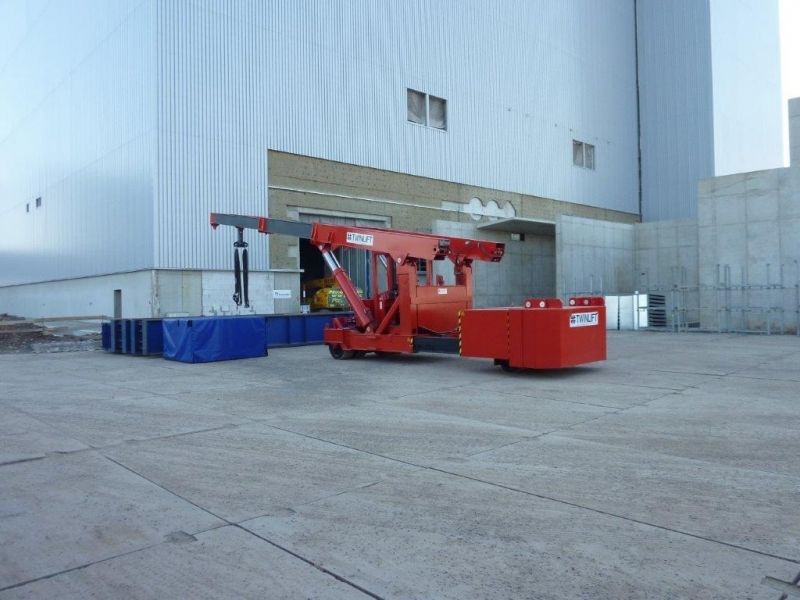

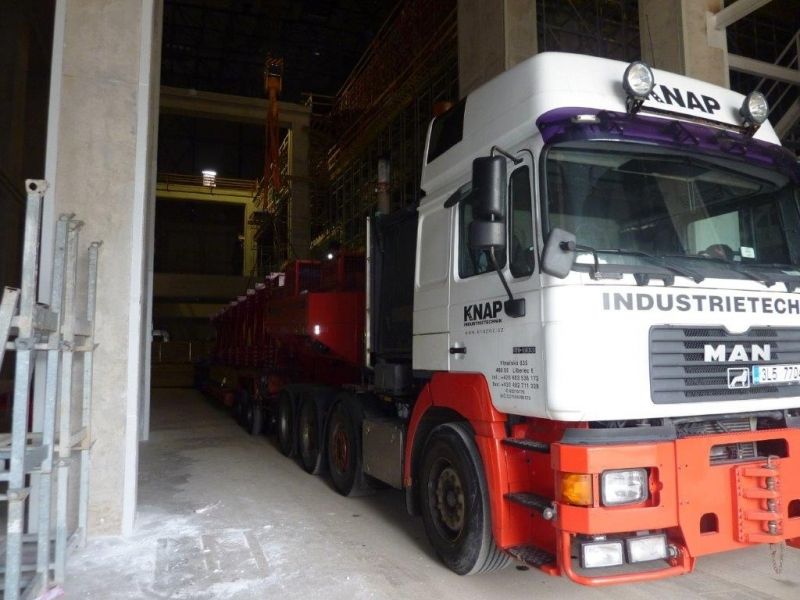

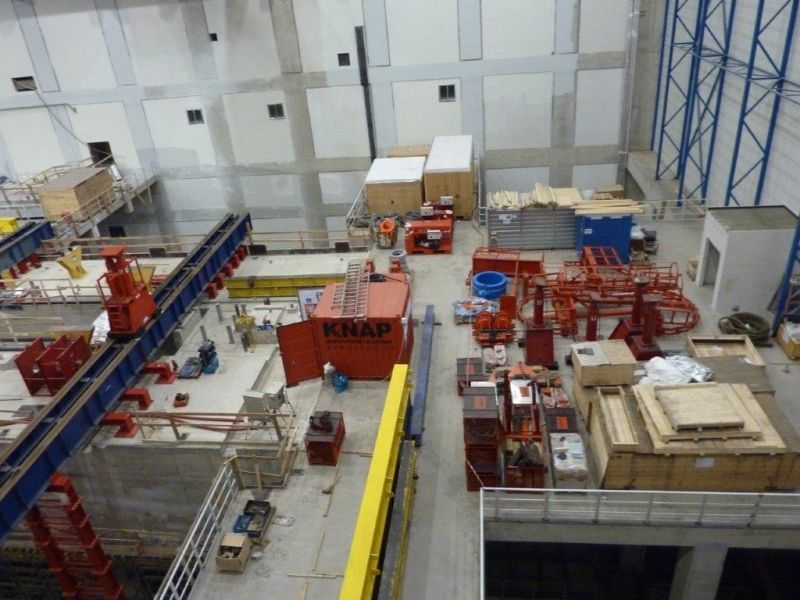

  • Transport stěhovací techniky na místo realizace projektu.
  • Vybalení stěhovací techniky.
  • Vyvezení stěhovací techniky na turbo stolici.

117
118
119
120
121

2

Fáze 2

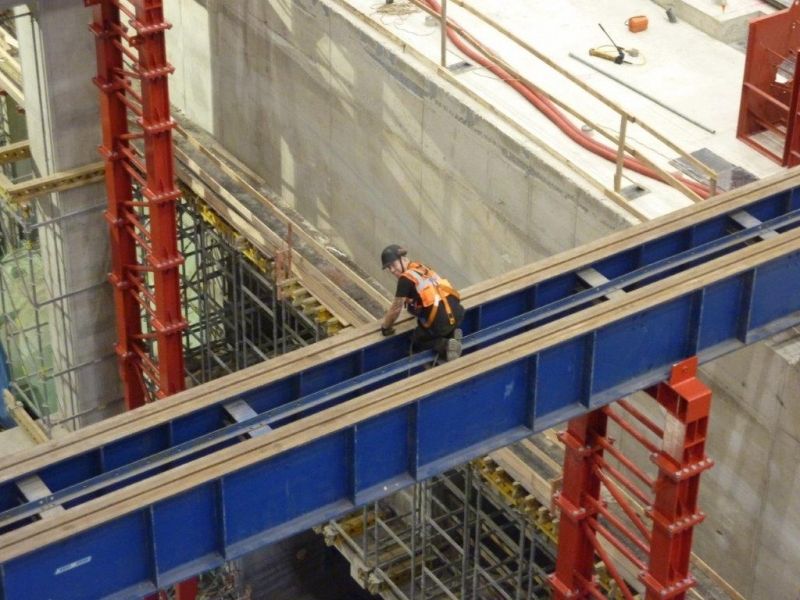

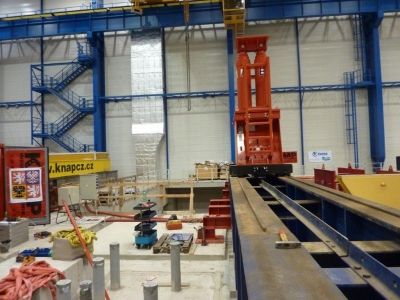

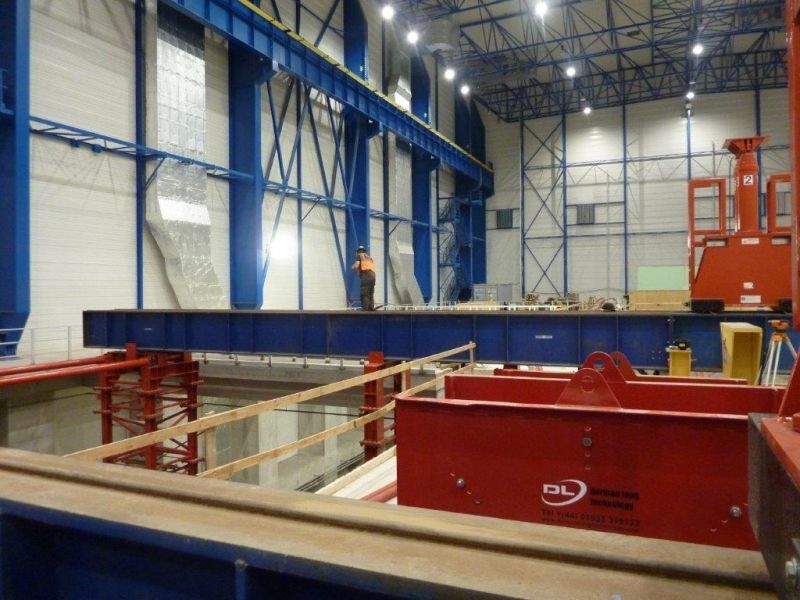

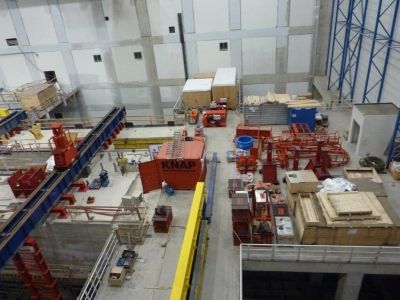

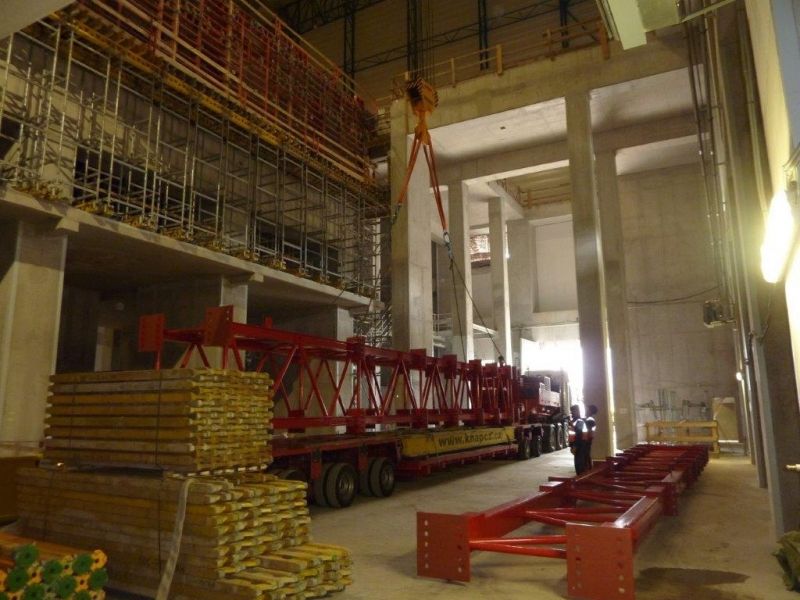

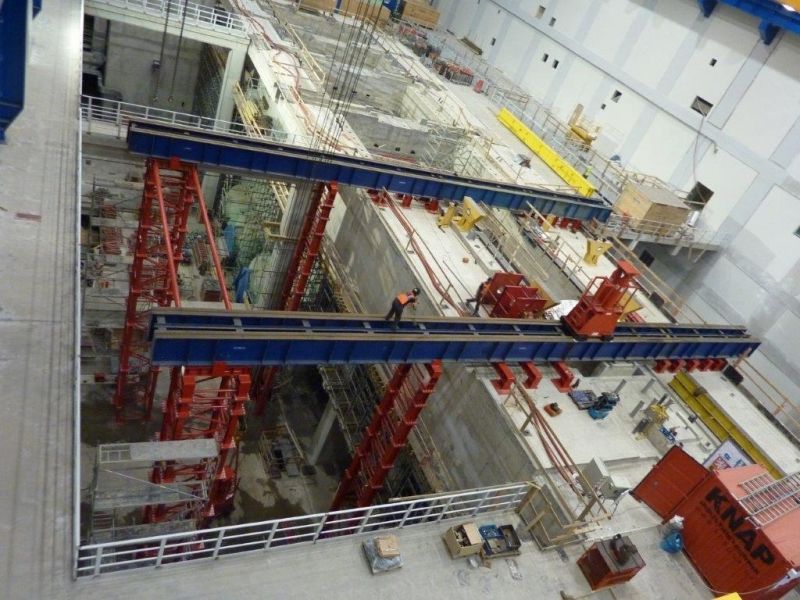

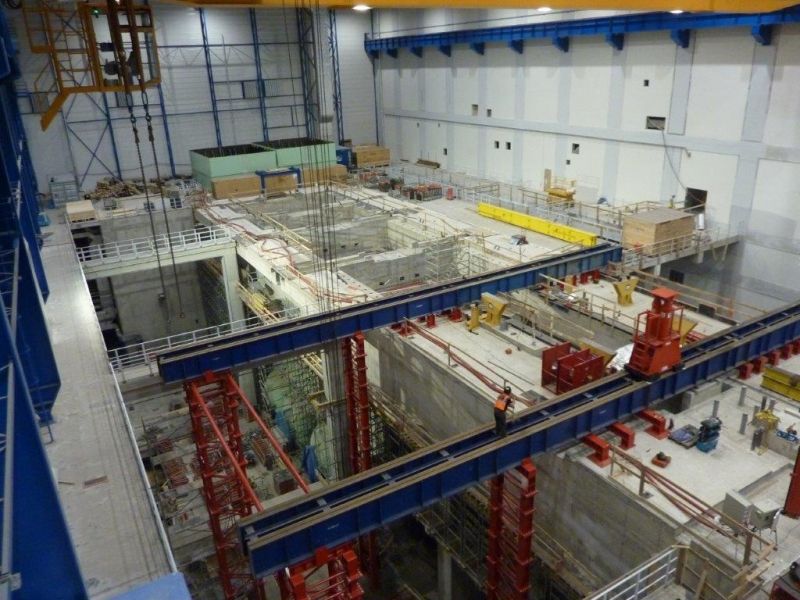

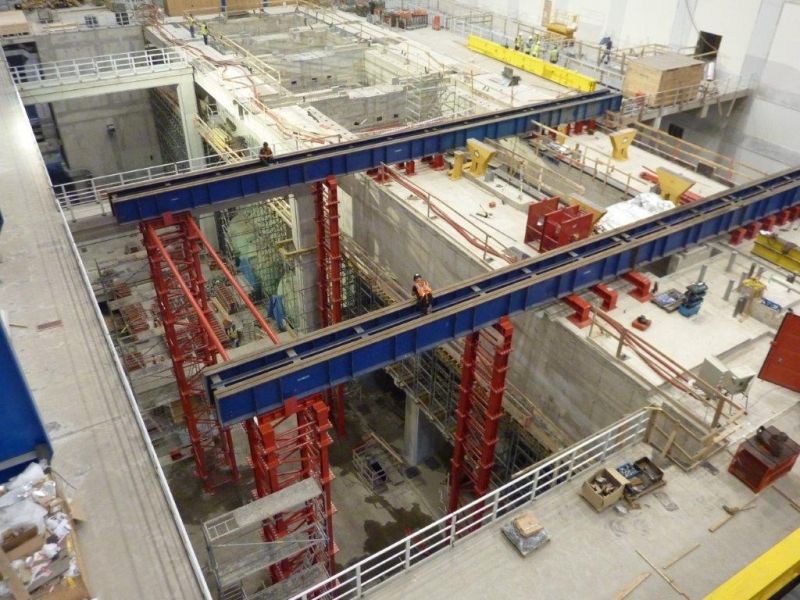

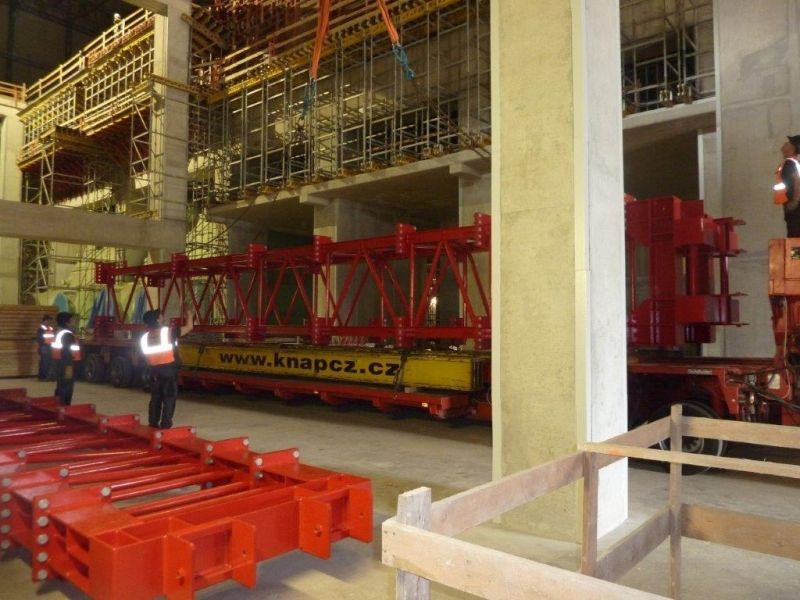

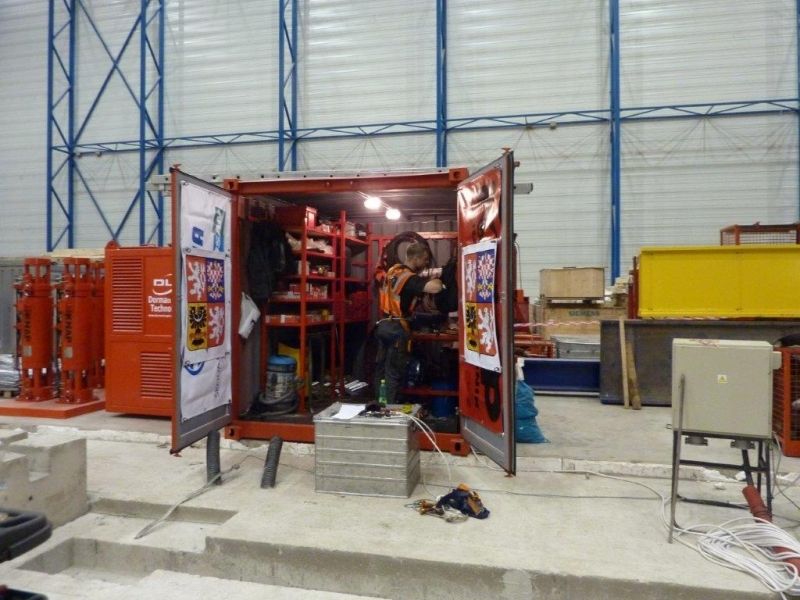

  • Vyměření pozice věží, kolejí a jejich ustavení na turbo stolici dle připravené dokumentace.

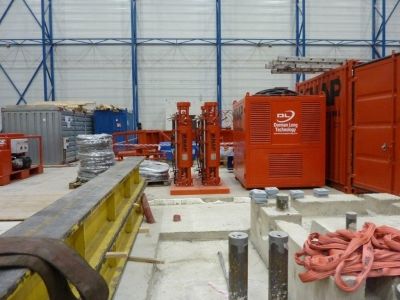

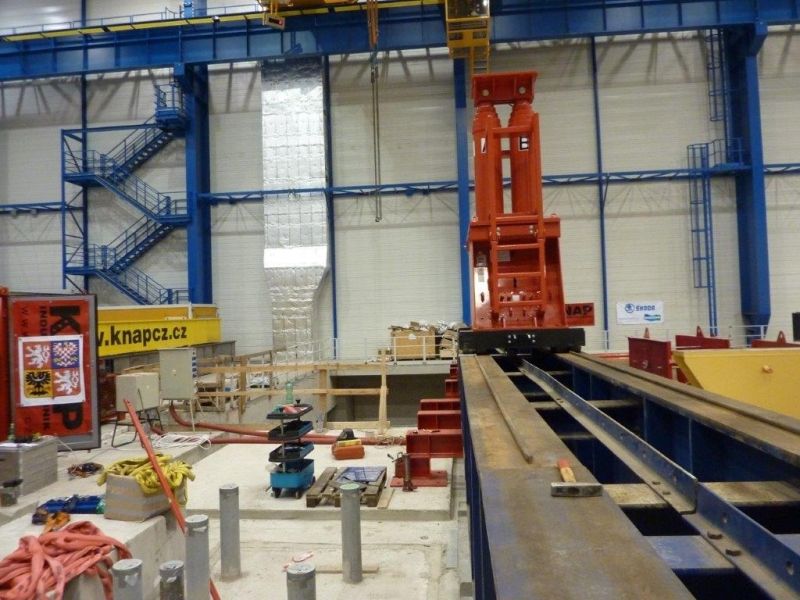

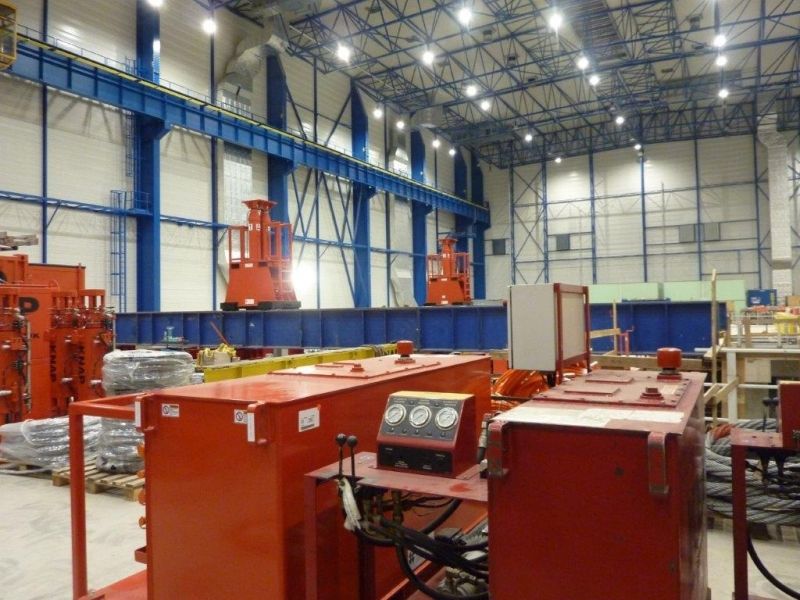

  • Montáž Lift-systems 22A/44A, 24A/48A na koleje a jeho výškové nastavení.
  • Montáž traverz a zavětrovacích tyčí, teflonových hydraulicky posuvných desek.

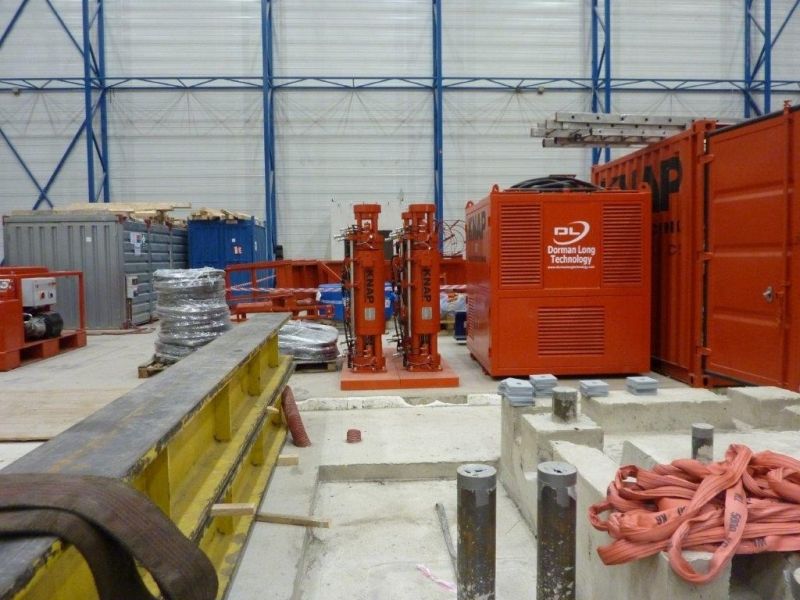

  • Montáž lanových zvedáku Dorman Long DL-S108 a vodičů zvedacích ocelových lan.

122
123
124
125
126
127
128-1
129
130
131

3

Fáze 3

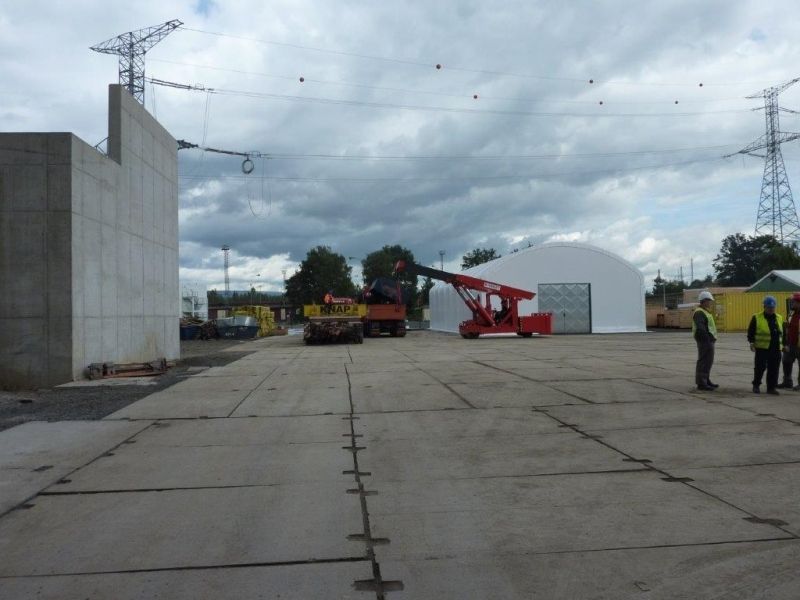

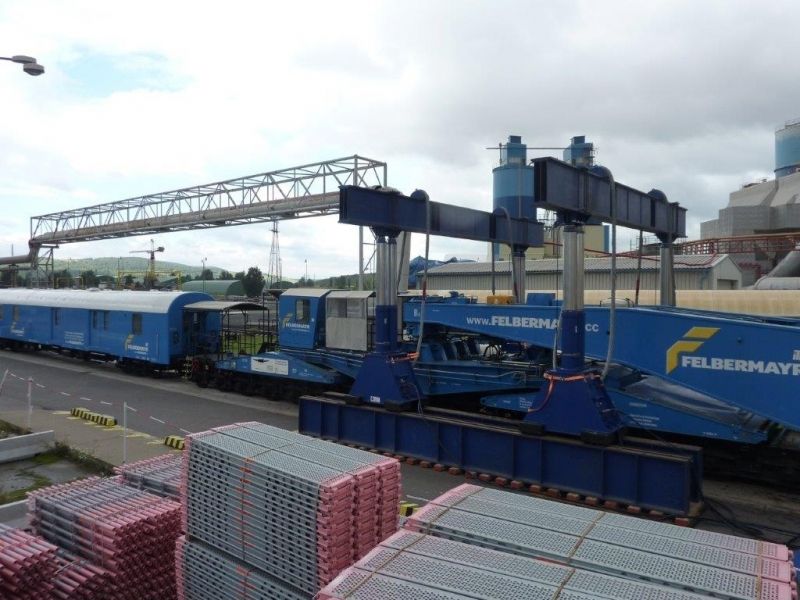

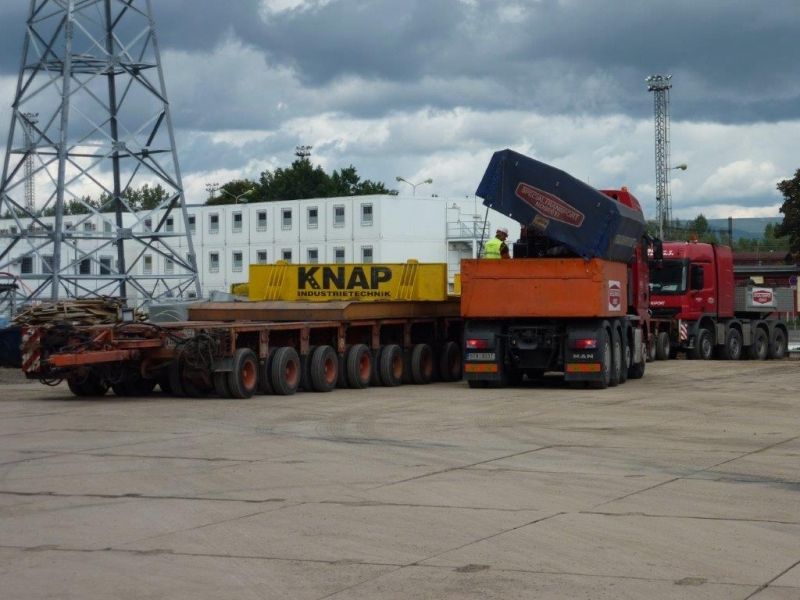

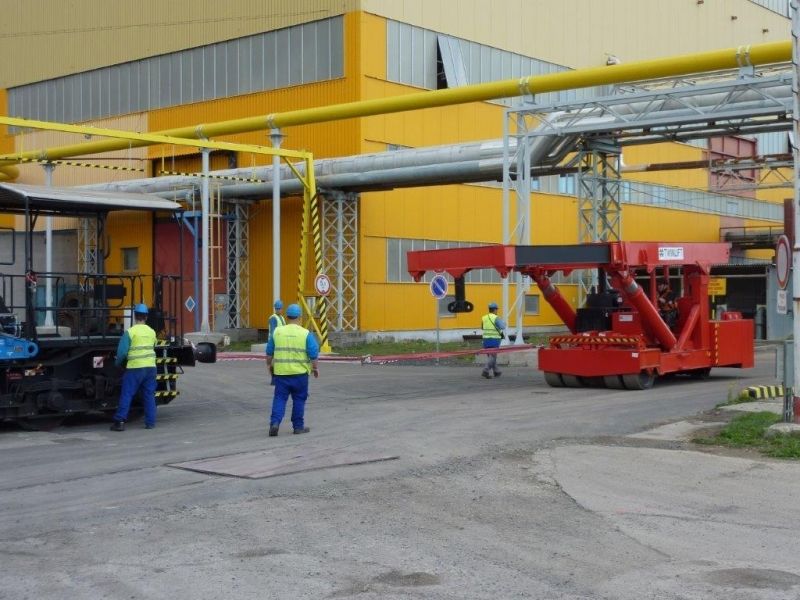

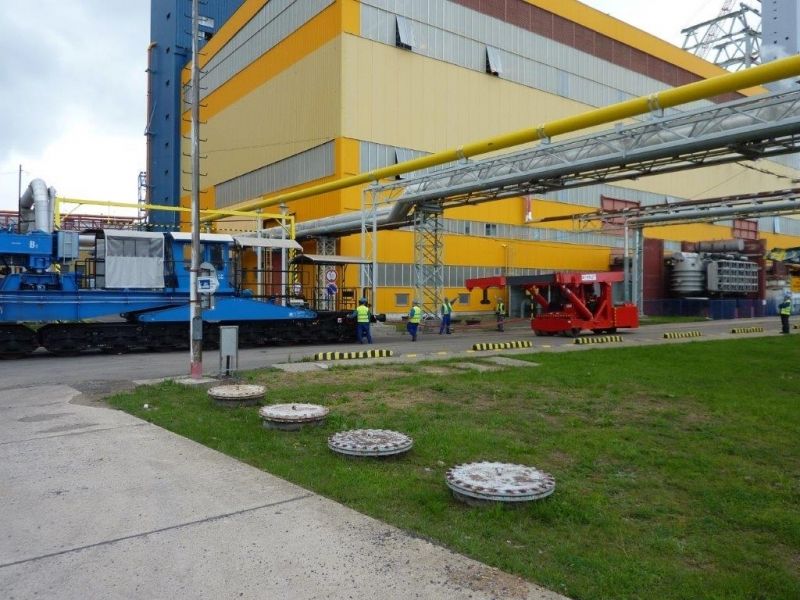

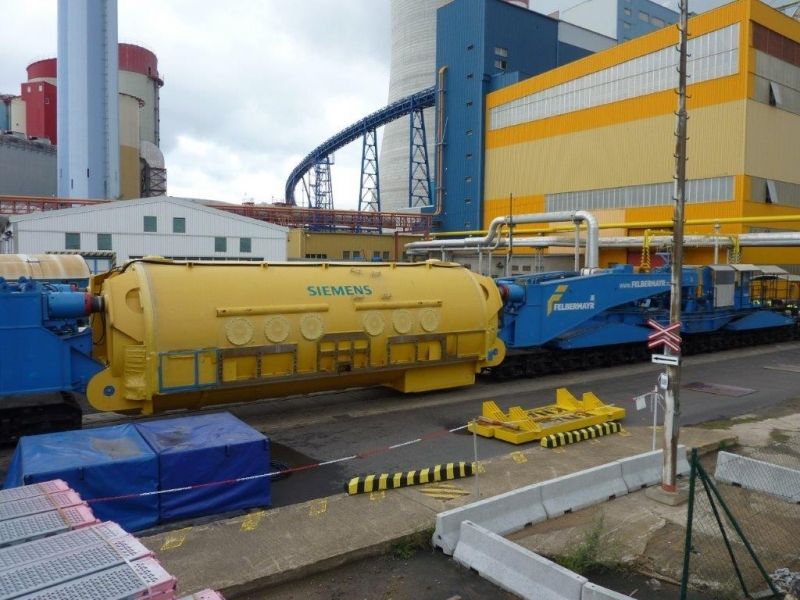

  • Postavení na železniční vlečce v areálu elektrárny Lift-systemu 24A/48A pro přeložení statoru.
  • Manipulační práce z transportní železniční soupravou.
  • Montáž úvazových prvků na stator a jeho usazení do dřevěného rámu a zavezení pod Lift-systems 24A/48A.

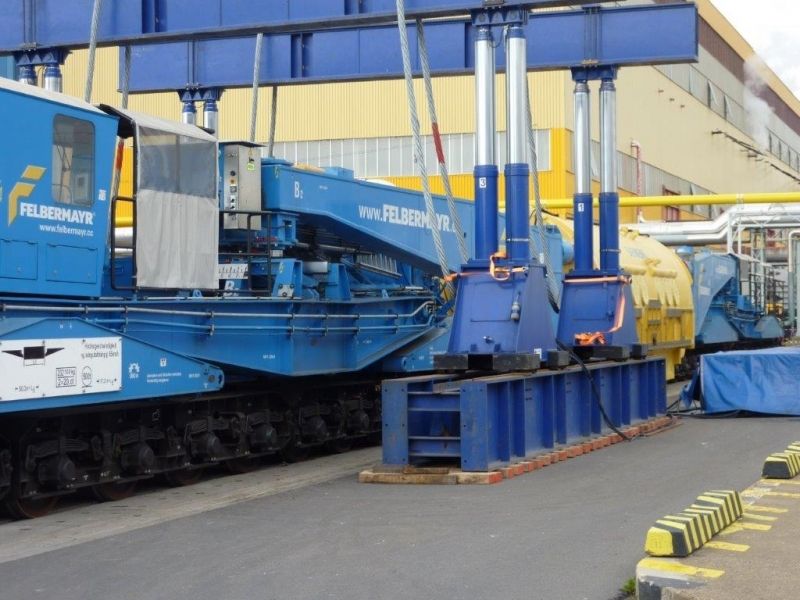

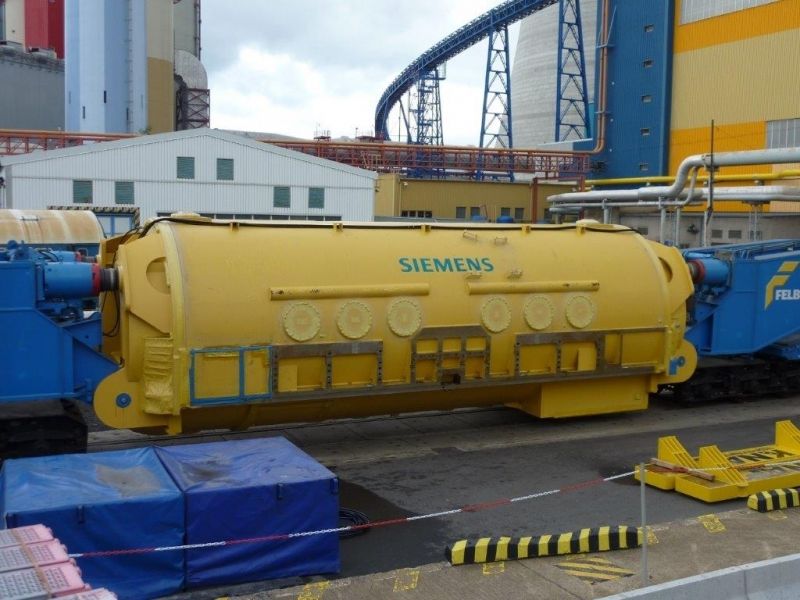

  • Zvednutí statoru Lift-systems 24A/48A a jeho usazení na transportní traverzy a následné usazení na podvalník.

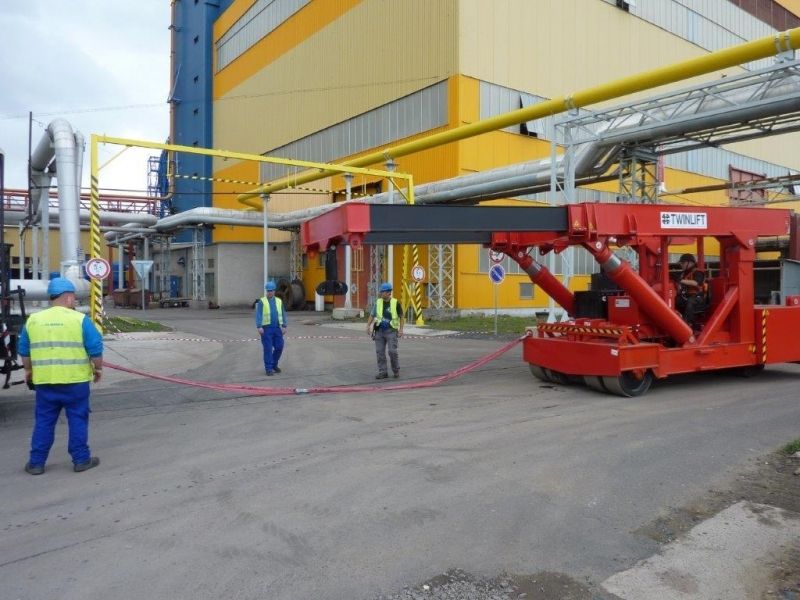

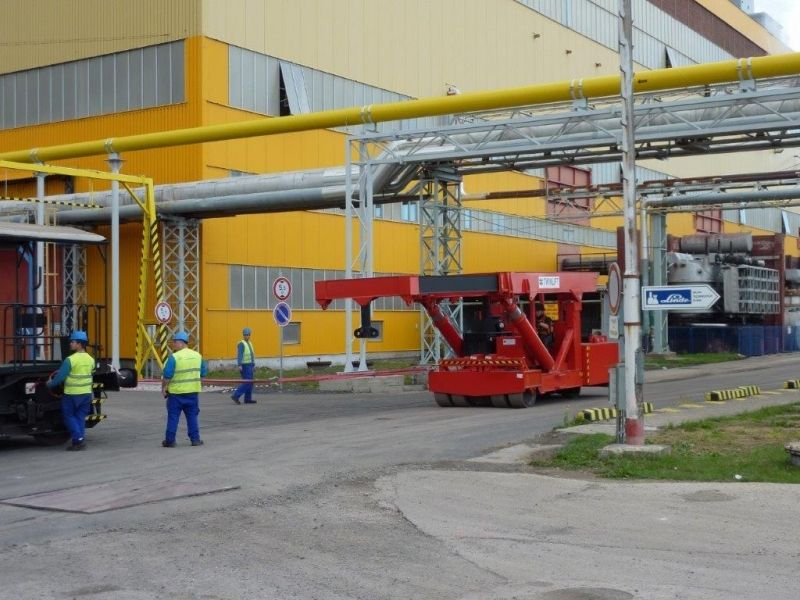

  • Transport statoru z vlečky do strojovny a jeho přesné zavezení pod zvedací lanový systém.

174
175
176
177
178
179
180
181
182
183

4

Fáze 4

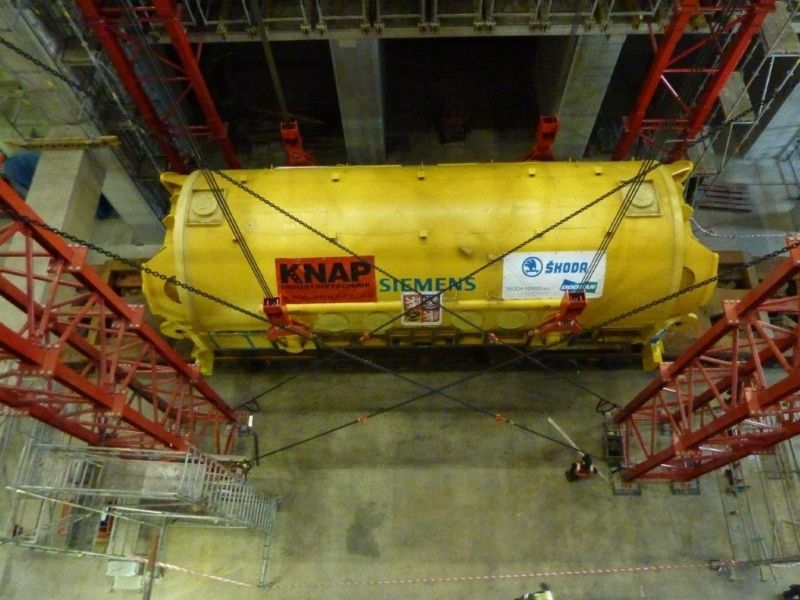

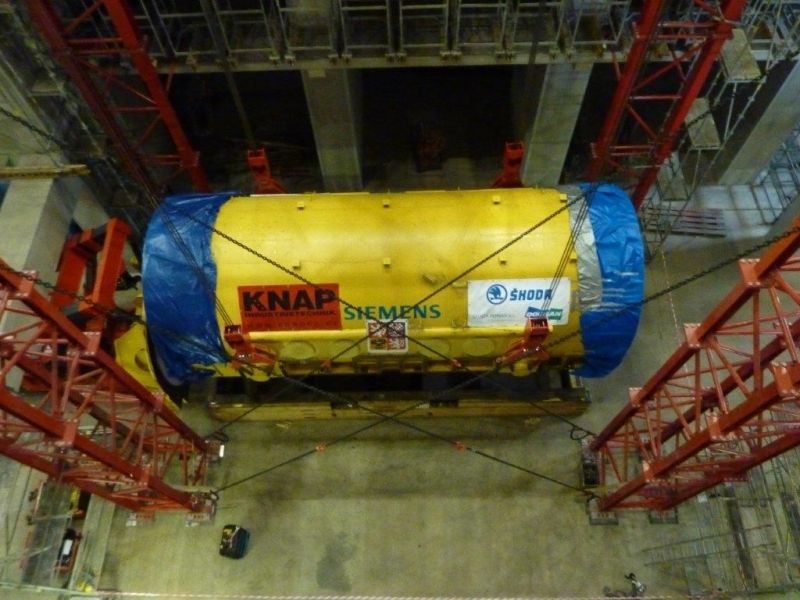

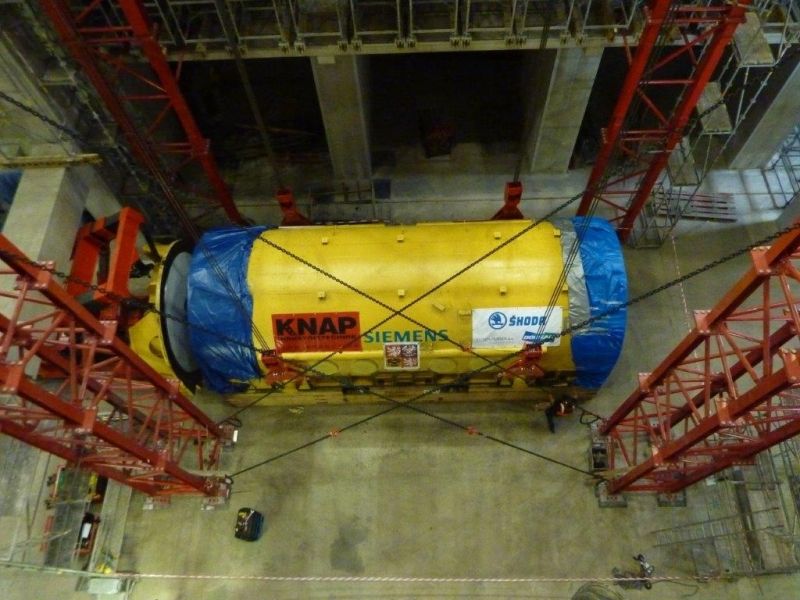

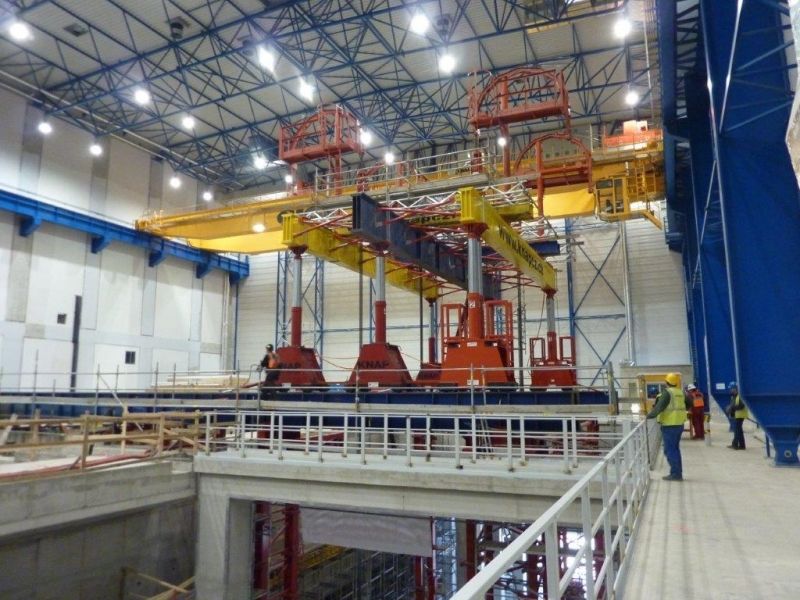

  • Zvednutí statoru lanovými zvedáky a následné odjetí podvalníku.
  • Usazení statoru do dřevěného rámu.

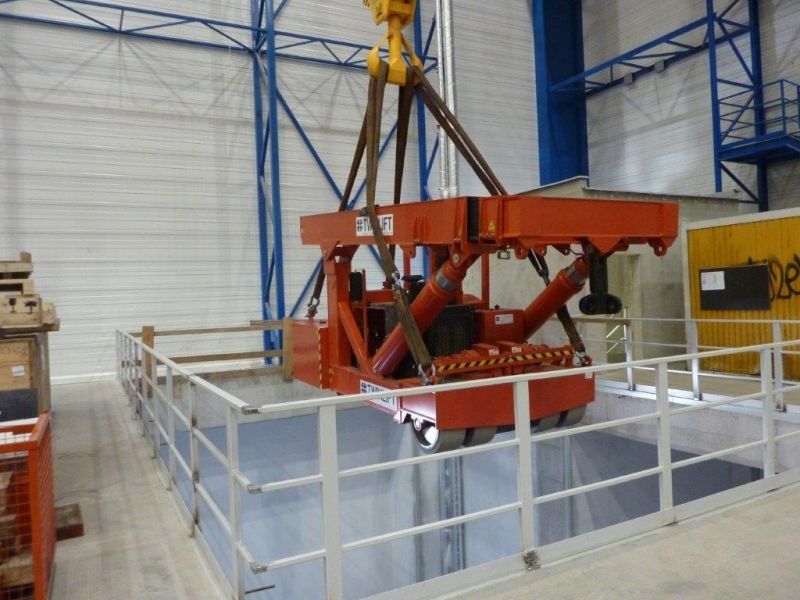

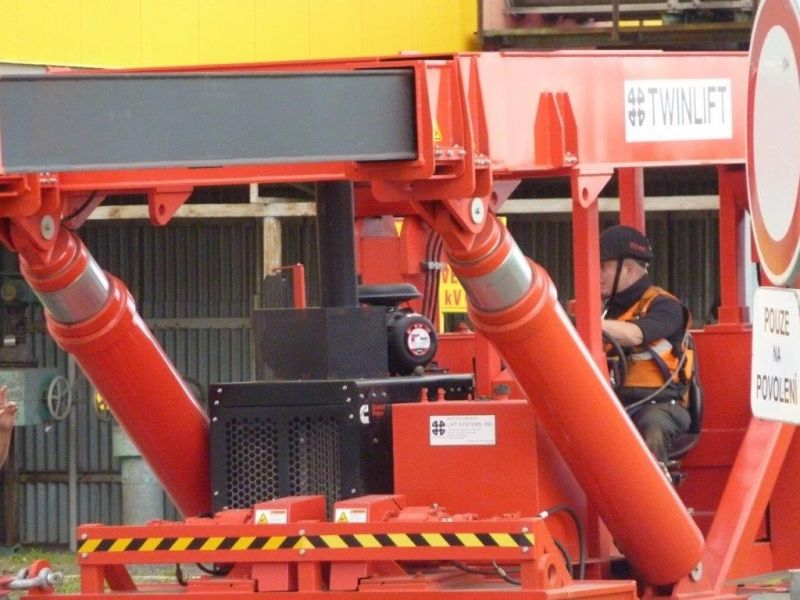

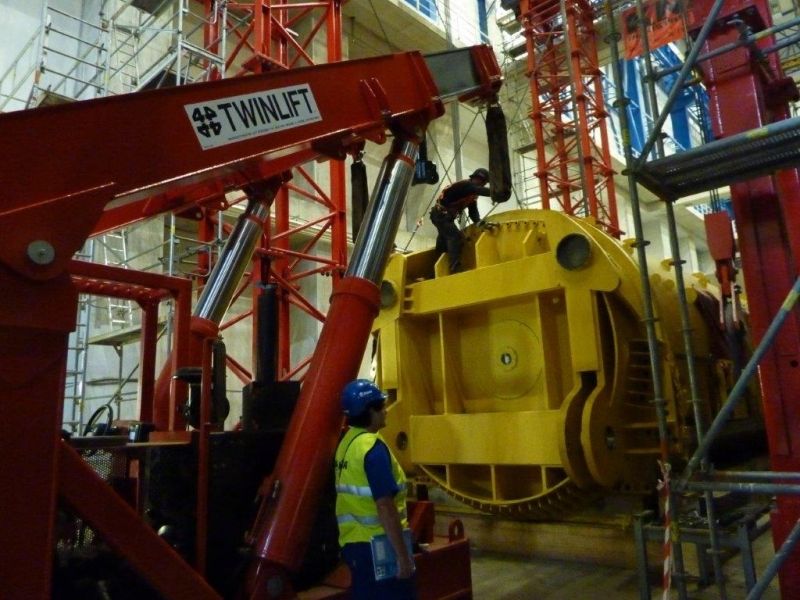

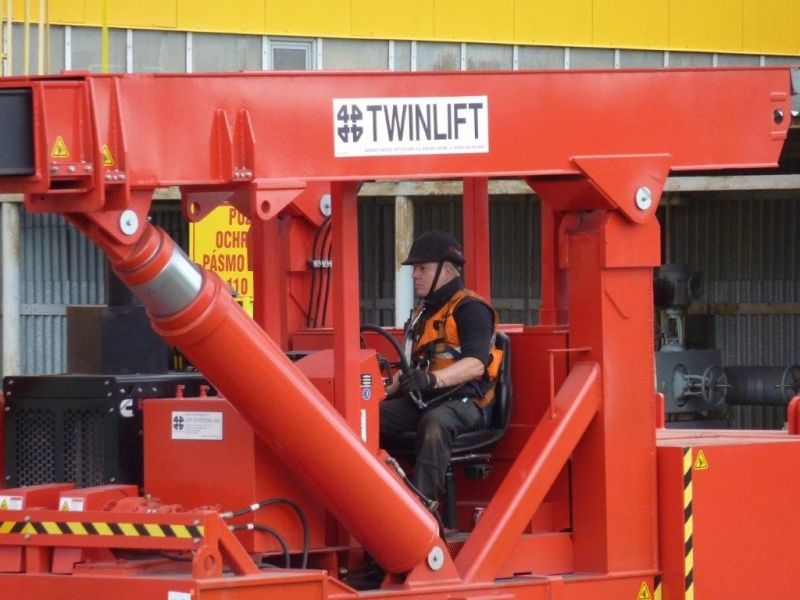

  • Demontáž transportních štítů statoru za pomocí Twin-Liftu TWL O75.

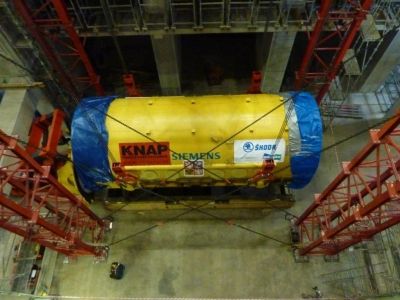

  • Zvednutí statoru lanovými zvedáky nad výškovou úroveň usazovacích patek na turbo stolici.

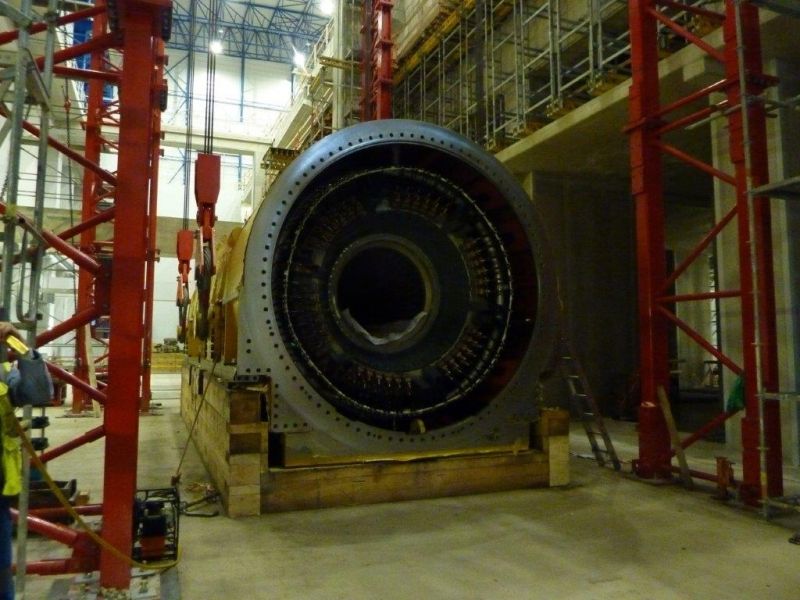

  • Přesné osové usazení statoru na patky.
  • Posunutí zvedacího modulu mimo úroveň usazení statoru a jeho následná kompletní demontáž.

251
252
253
254
255
256
257
258
259
260

5

Fáze 5 (tato etapa proběhla o 4 měsíce déle)

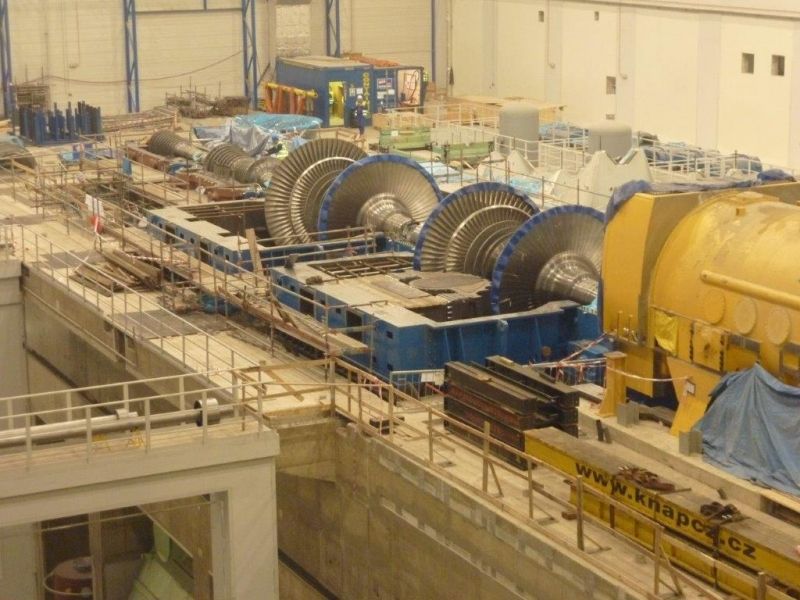

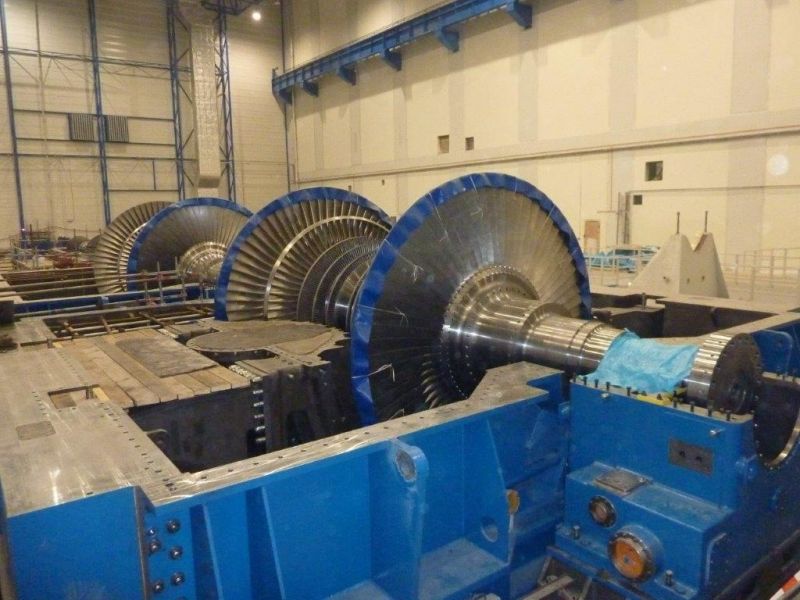

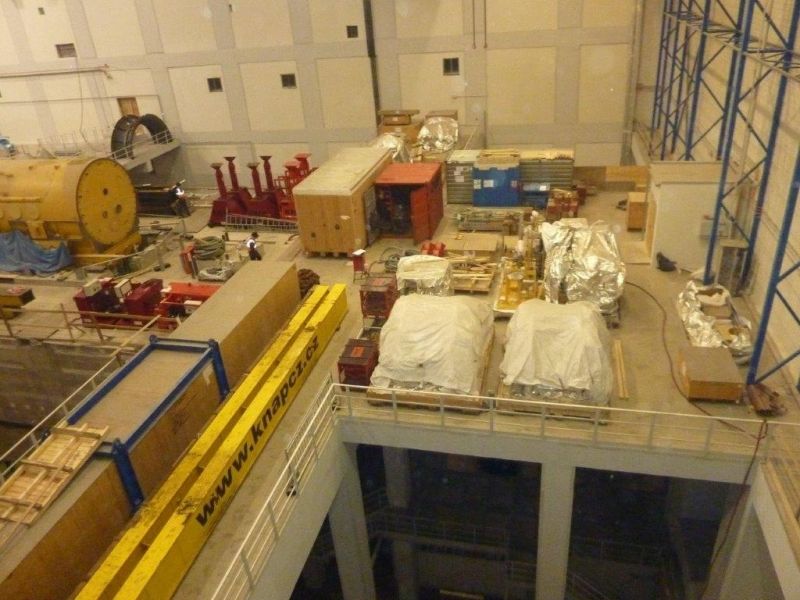

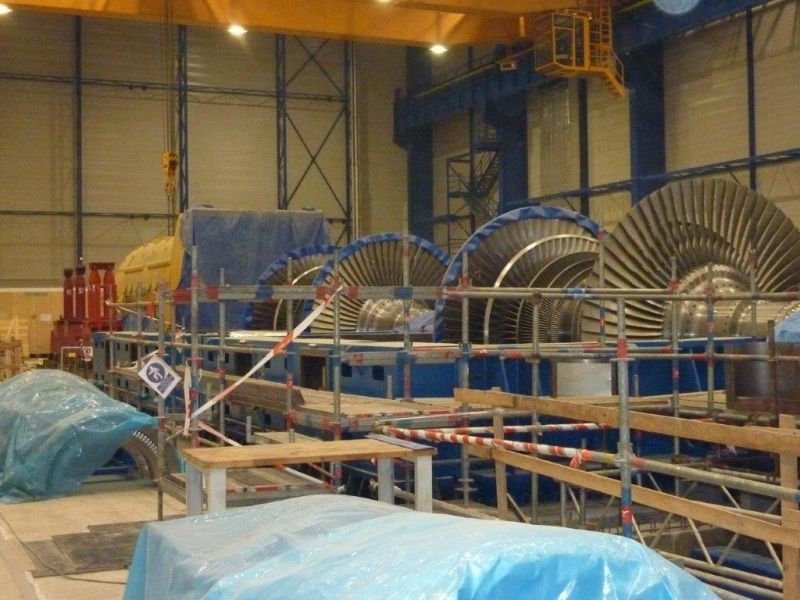

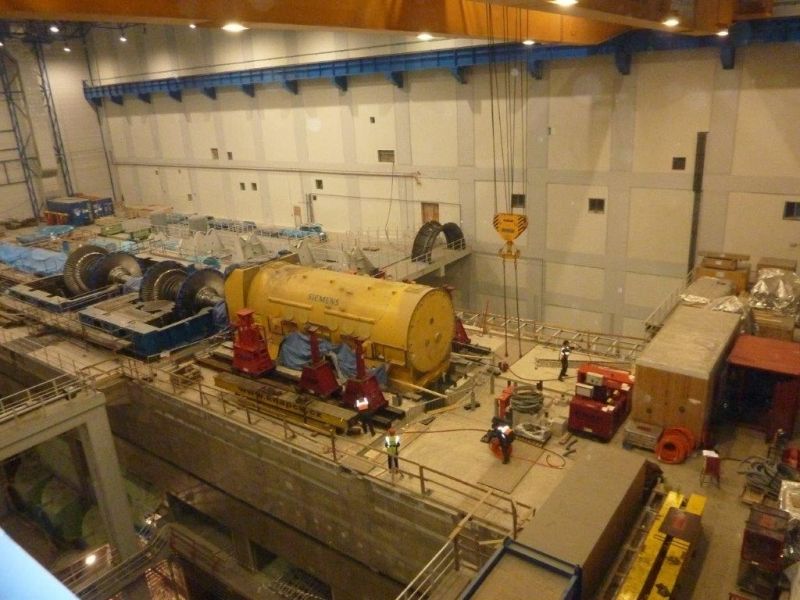

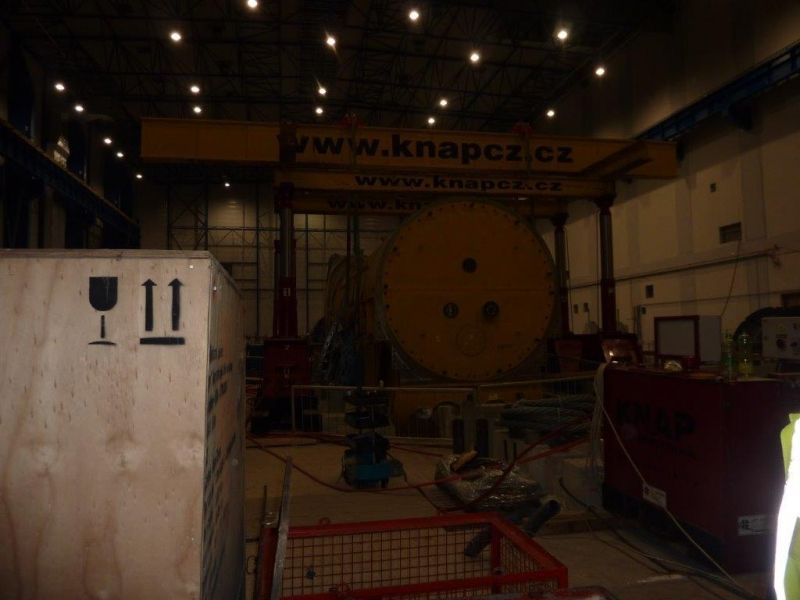

  • Montáž Lift-systems 22A/44A, 24A/48A.

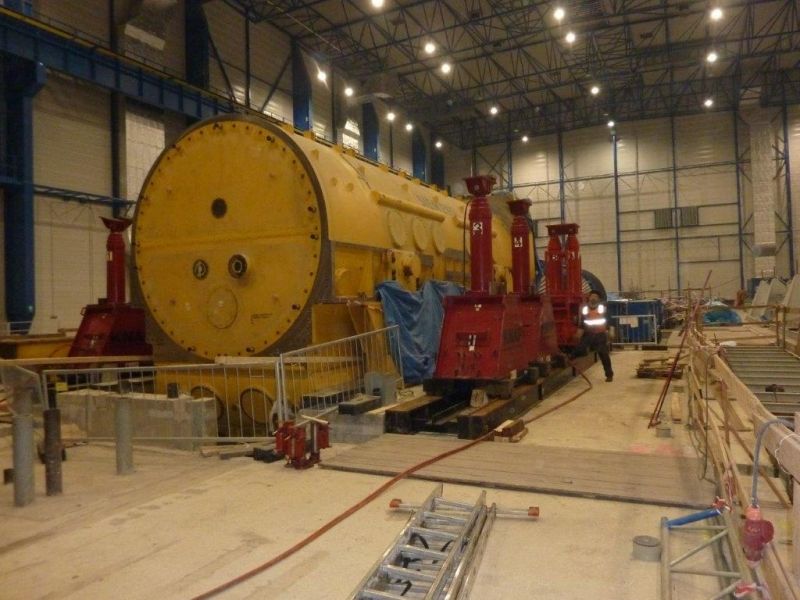

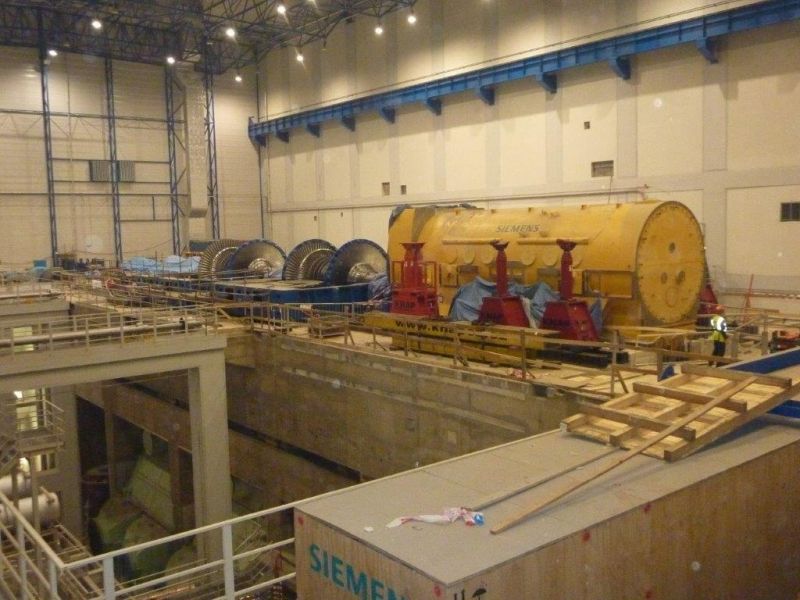

  • Zvednutí statoru z usazovacích patek.

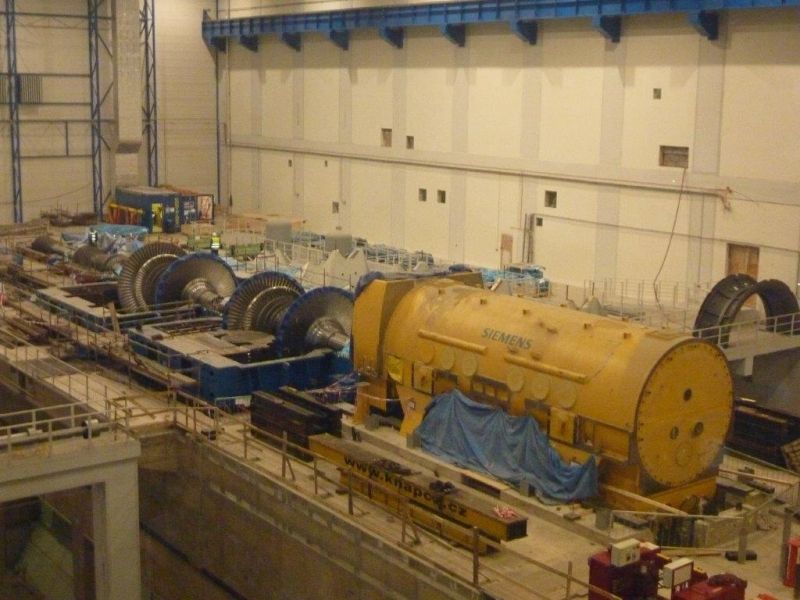

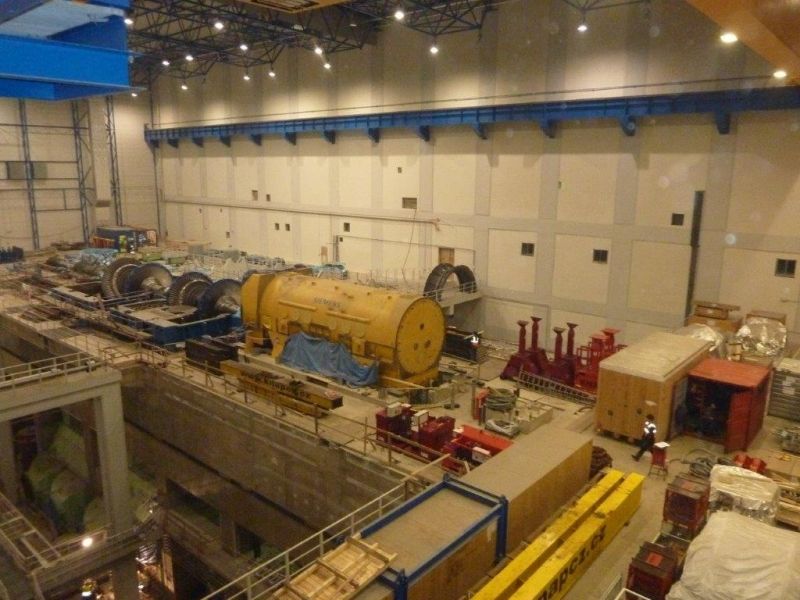

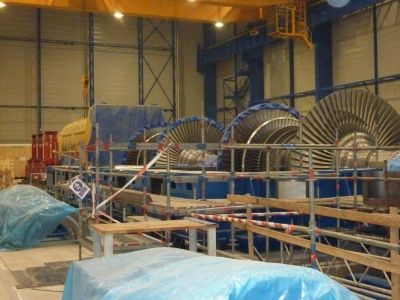

  • Přesné osové ustavení statoru do turbo stolice.

323
324
325
326
327
328
329
330
331
332
